钢筋算量GGJ2013
|
652查看
2回答
您好，请教您个钢筋问题，请您不吝赐教，万分感激

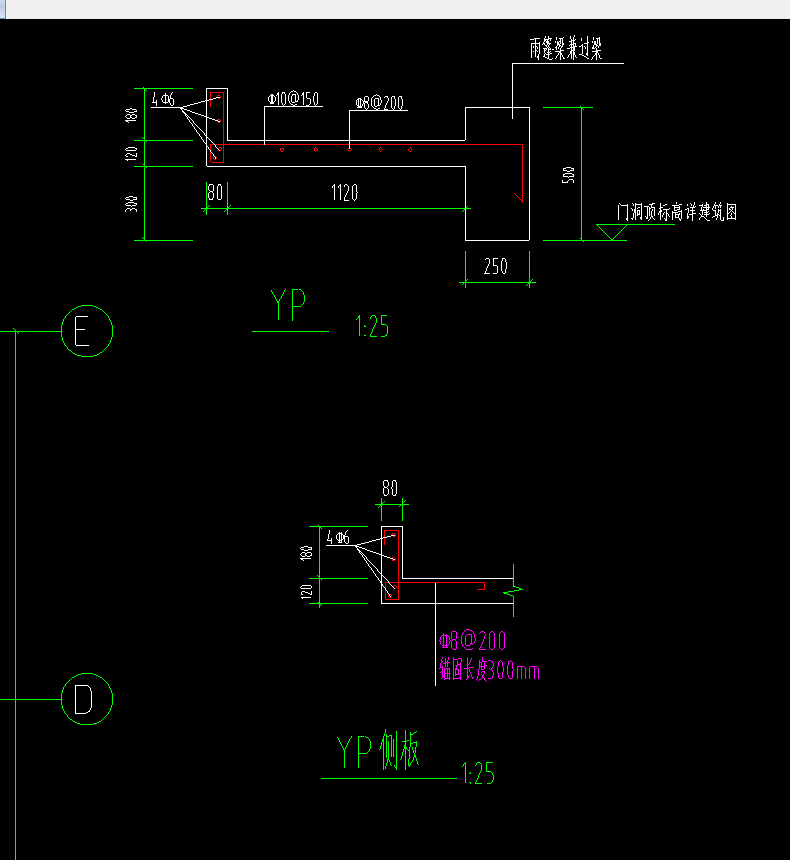

这里的雨棚板的配筋看的不是很懂，，，我是在手算钢筋，有哪里需要注意的地方吗？能不能帮我读懂这个图？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳答；先设计混凝土等级要求，确定右侧下弯多少个D，例如是40*D，10*40=400mm，水平长度是，80+1120+250-2*保护厚，查设计说明，一般是20mm左右。垂直高也是同样的方法，都是设计图标注的长度或高度，扣减保护层是各段钢筋的长度，然后累计出总长。下图右伸长度设计已给出300。纵向长度看平面图，总长扣减保护层。注意上图中口字位置，也要扣减保护层。80-20*2=40mm，（假设是20mm保护层厚）
2017-12-20 16:36:23
-
这个打字不好说清楚
2017-12-20 16:29:14
