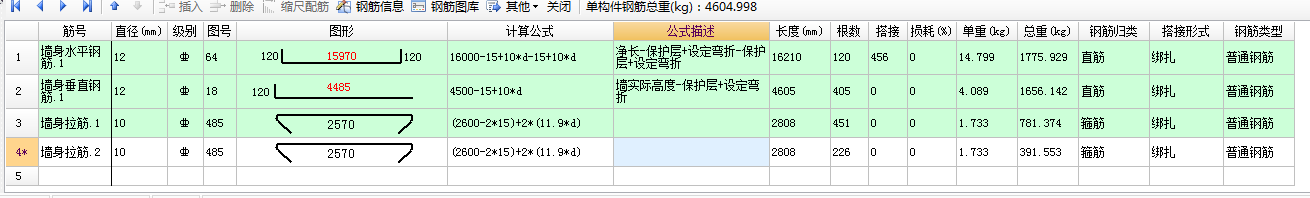

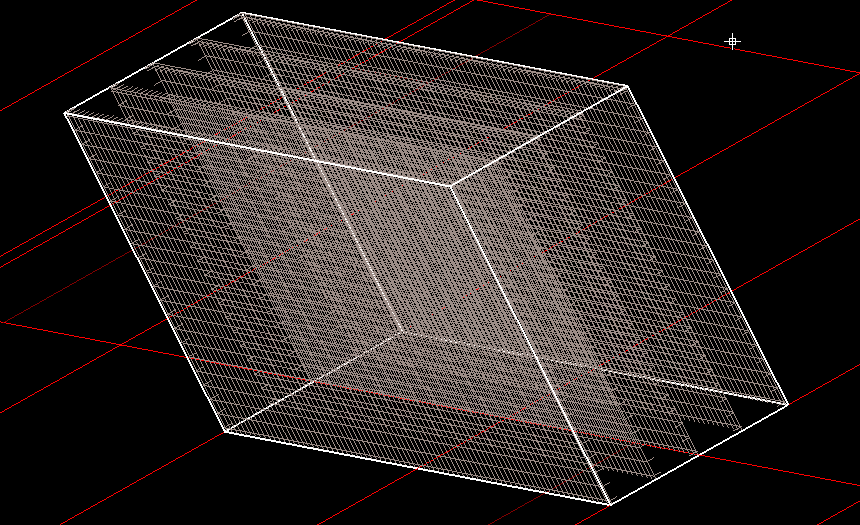

老师 请问这种剪力墙钢筋怎么在软件里面布置呢？？
还有剪力墙的这个标注表示的是什么意思呢？？？
补充问题：老师这个图纸没得说明 但是我看了下 应该是同一楼层 那同一楼层的 剪力墙要怎么设置和定义呢 能不能截个图 我看的更清楚一点 谢谢
全部回答
(2)
首答仅用{{minutesHtml}}
-
括号内的内容，你应该看相应的说明，应该是不同楼层或位置剪力墙的钢筋内容，那么如果是同层，就是要另外定义剪力墙。
2017-12-26 21:17:34
-

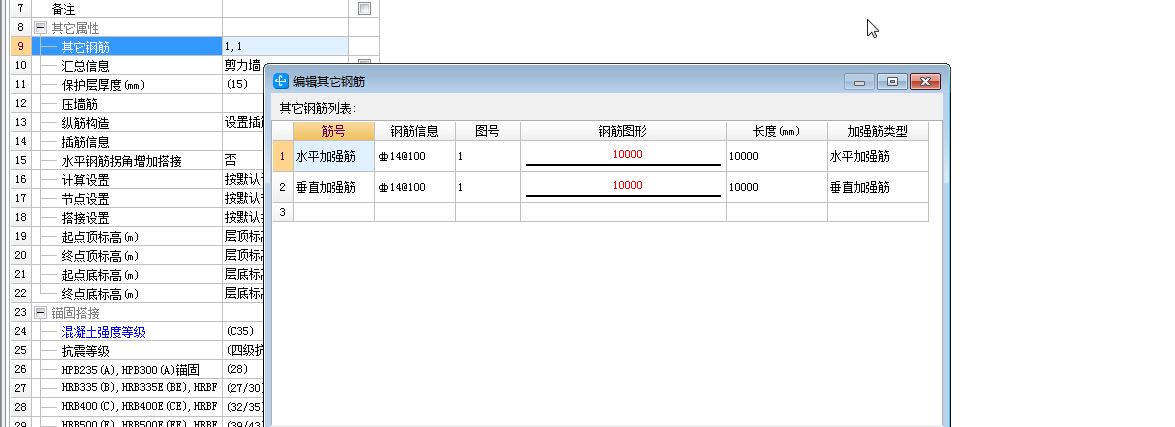

这是防爆墙吧，水平及垂直钢筋都是C14@200，5排筋贯通布置。C14@100隔一布一分别为水平、垂直加强筋，5排非贯通布置，在其他钢筋中设置，尺寸图纸应该有说明。两种拉筋形式软件只能布置一种，另外一种拉筋在编辑钢筋中设置。个人理解，具体看图纸说明及咨询设计部门。
2017-12-27 09:27:01
