消防自动报警系统

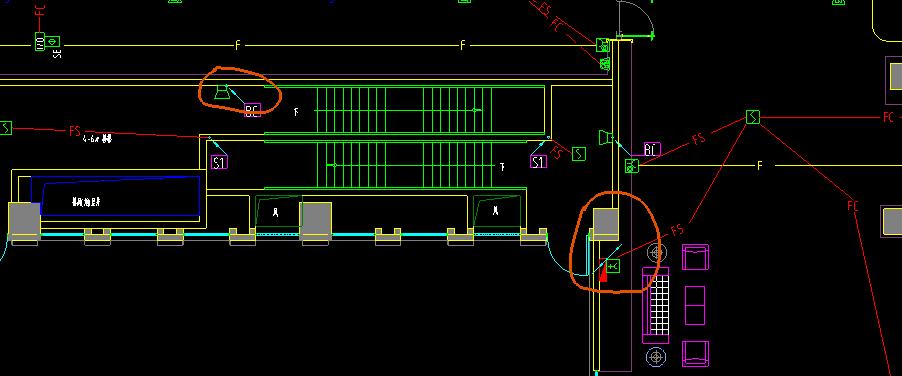

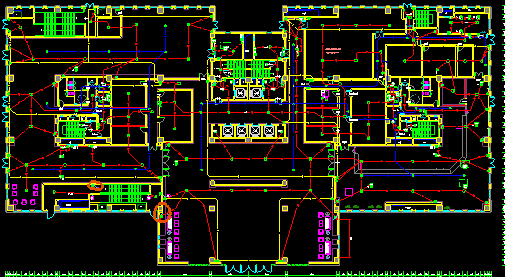

1、图纸中FC或者FS表示什么意思？2、图纸中红色线、蓝色线、黄色线分别表示什么那种线？3、图纸中圈线部位符号是何种意思？符号的方向不同是否表达意义不同？4、感觉看此图没有头绪，感觉很乱，如何理清思路？
补充问题：
全部回答
(2)
首答仅用{{minutesHtml}}
-
答：第一，图太小，放大后看不清楚是什么了。第二，看图要有图例，什么图例代表什么设备，什么线条代表什么管线类别，什么字母代表什么敷设方法，等等。所以，没有这些就看不懂图，很正常。我也一样。
2018-01-06 09:04:22
-
FC是暗敷在地面内，不同颜色代表不同线路，红色是报警线，蓝色是广播线、黄色是通讯线路；圈线的是表示启泵按钮处有从下来向上去的线路；建议从系统图缕，一种线路一种线路（按颜色分的）分别看
2018-04-25 15:03:28
