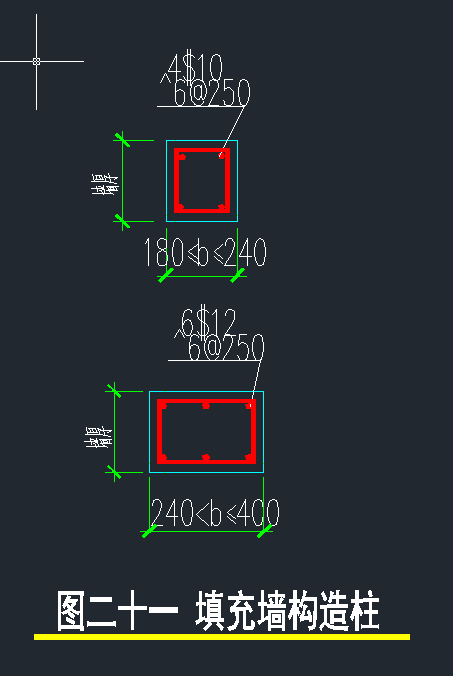

图示构造柱显示的范围是它另一个边的尺寸吗？还是画错了？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳答；没有画错，构造柱，一边是墙的厚度值，另一方向的边B边，取值大小设计员只给出一个范围，具体看设计说明约定的宽度。
2018-01-08 16:40:53
-
不是的，b的尺寸应该是按平面位置中设计给出的数据
2018-01-08 16:37:25
-
构造柱一边肯定跟墙一样厚，另一边就是你图纸的数据了
2018-01-08 16:45:02
