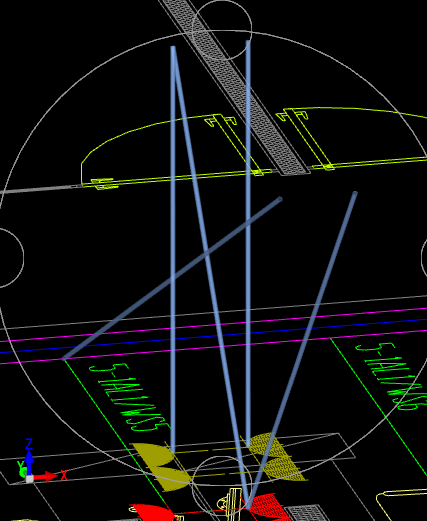

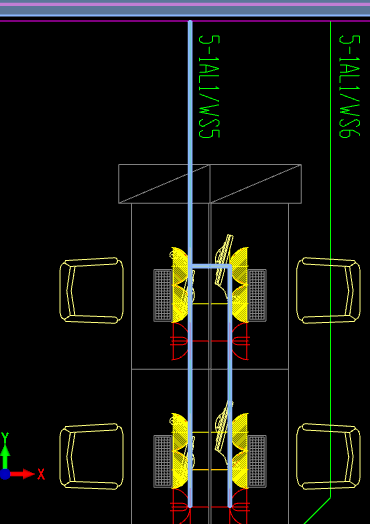

请问平面图是这样的，三维怎么看起来很乱，这是怎么回事？

请教一下，三维应该是怎么样的，想了很久没想明白，系统图与平面图结合不起来

图1是系统图，图2是平面图，图3是JL-b卫生间系统详图，图4是JL-b卫生间平面详图，JL-c卫生间详图与图3图四一致，图5是JL-d支管图，三维图最好是详细哪根对应哪根，小白真看不明白！非常感谢！！

请问图纸这么画是表示立管的意思吗

上次没问清楚，按系统图跟平面图结合来看，这是给水干管链接上来然后有一个水表截止阀然后连到3条管里面，再从3条管里出水到各个房间，这么理解对吗？ 如果是对的，那么这3条立管的高度怎么计算，找不到标高，层高是5m，给水管离层高H-1.1m，请问这三条立管的高度怎么计算？如果有相关的图片能否上传上来看起来，实在太过新手，麻烦了！！ 期待您的回复，万分感谢~~~

请问图纸这样是表示立管有多呢，没接触过安装不懂~~

上次没问清楚，按系统图跟平面图结合来看，这是给水干管链接上来然后有一个水表截止阀然后连到3条管里面，再从3条管里出水到各个房间，这么理解对吗？如果是对的，那么这3条立管的高度怎么计算，找不到标高，层高是5m，给水管离层高H-1.1m，请问这三条立管的高度怎么计算？如果有相关的图片能否上传上来看起来，实在太过新手，麻烦了！！期待您的回复，万分感谢~~~

模型为什么会显示在多张图纸？

为什么B座宿舍楼会显示A座宿舍楼的模型？（但模型的颜色比较暗。）分层中已经区分开了，但是还是有一部分的D座模型出现在B座？（原一张图纸有4种类型的平面图：A座照明平面图，A座应急照明图和B座照明平面图，B座应急照明图：我把A座照明图分为楼层设置中的A座分层1；把A座的应急图分为楼层设置中的A座分层2，B座同理）但现在打开分割后的图纸（B座）里有另外一栋（A座）的模型；请问这是怎么回事？

消防泵配电箱出线

   您好，想问一下针对消防泵配电箱的出线，对应图片中①②③的疑问，系统图中消防配电箱出线给接线端子再由接线端子出线给消防泵，但平面图就一个消防泵控制箱，请问①接线是接給谁的？（箱内完成接线不计？控制箱接线？但是图纸没有画控制箱）  ；还有③接线平面图都没画，是否需要自己连接？可以解释一下③接线是怎么回事吗？
