三点定义斜板 底标高是多少

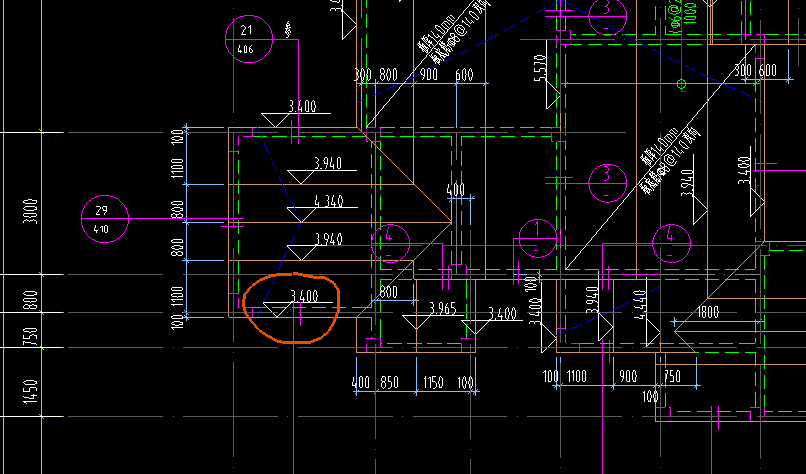

屋面给了外墙的标高3.4，但是画板是沿着轴线画的，三点定义斜板时候，板的底标高是多少呢？不应该是3.4吧？
全部回答
(2)
首答仅用{{minutesHtml}}
-
很明显 ，你这是坡屋面 绘制好板后按屋脊线分割 分别定义三点标高即可
2018-01-12 16:57:22
-
斜板底部的顶标高为3.4，顶部的顶标高为4.34
2018-01-12 17:00:53
-

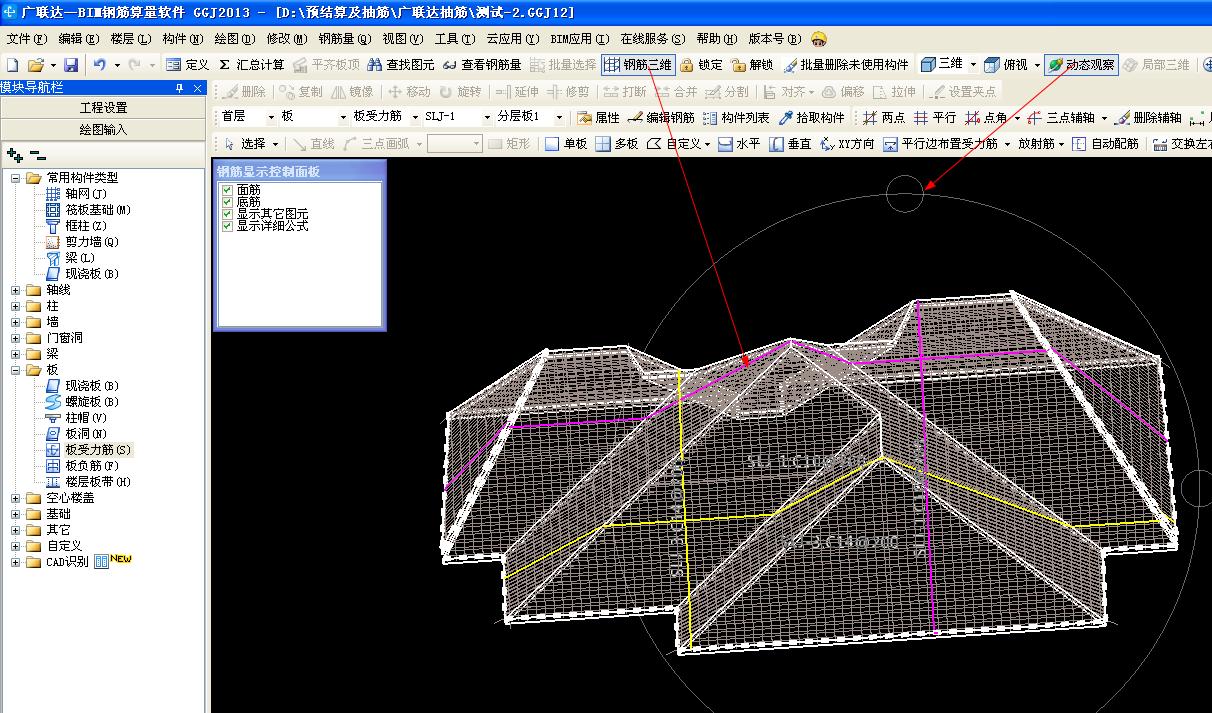

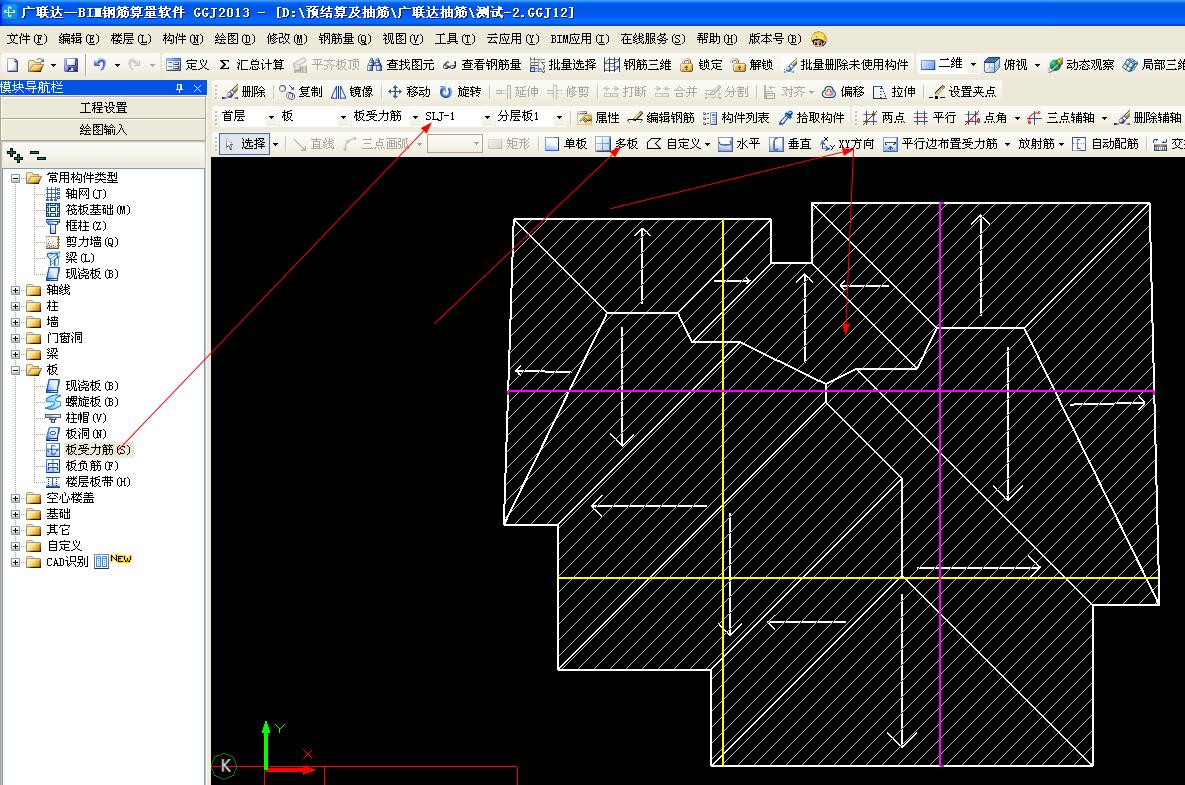

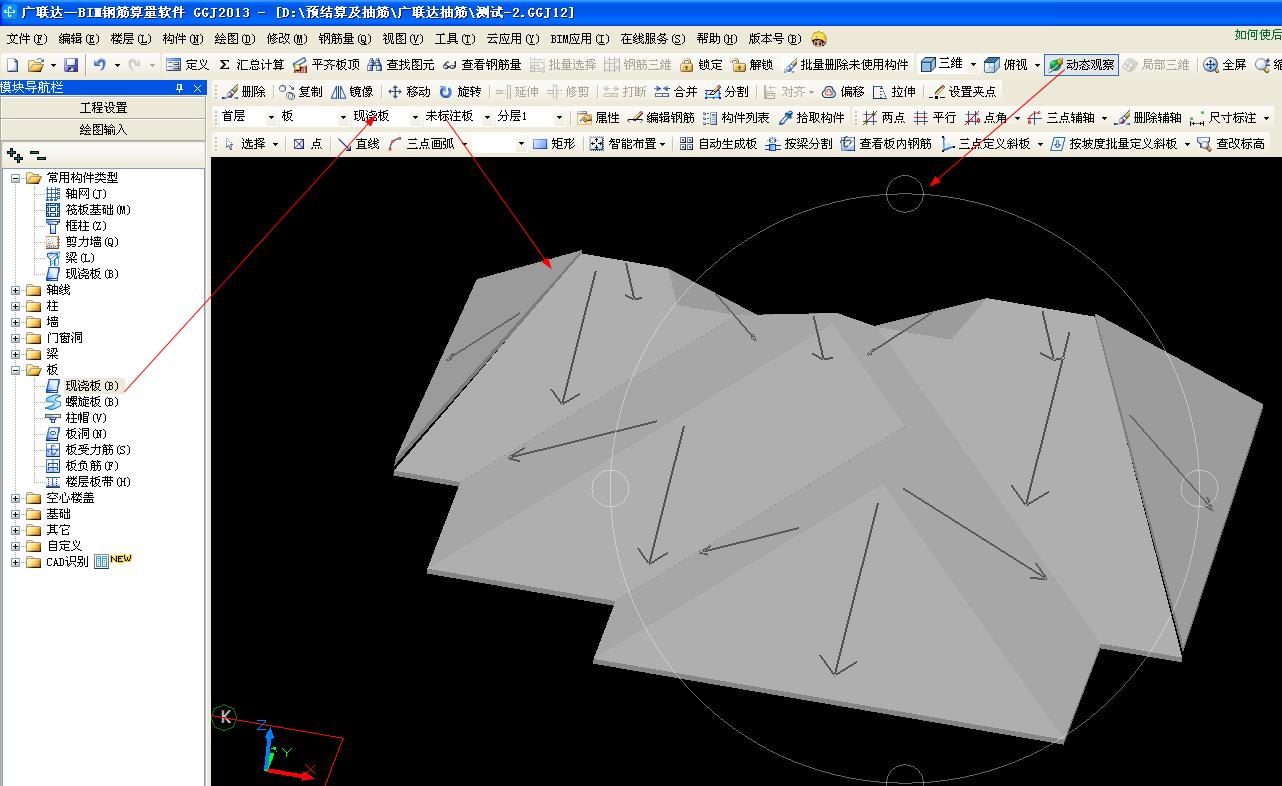

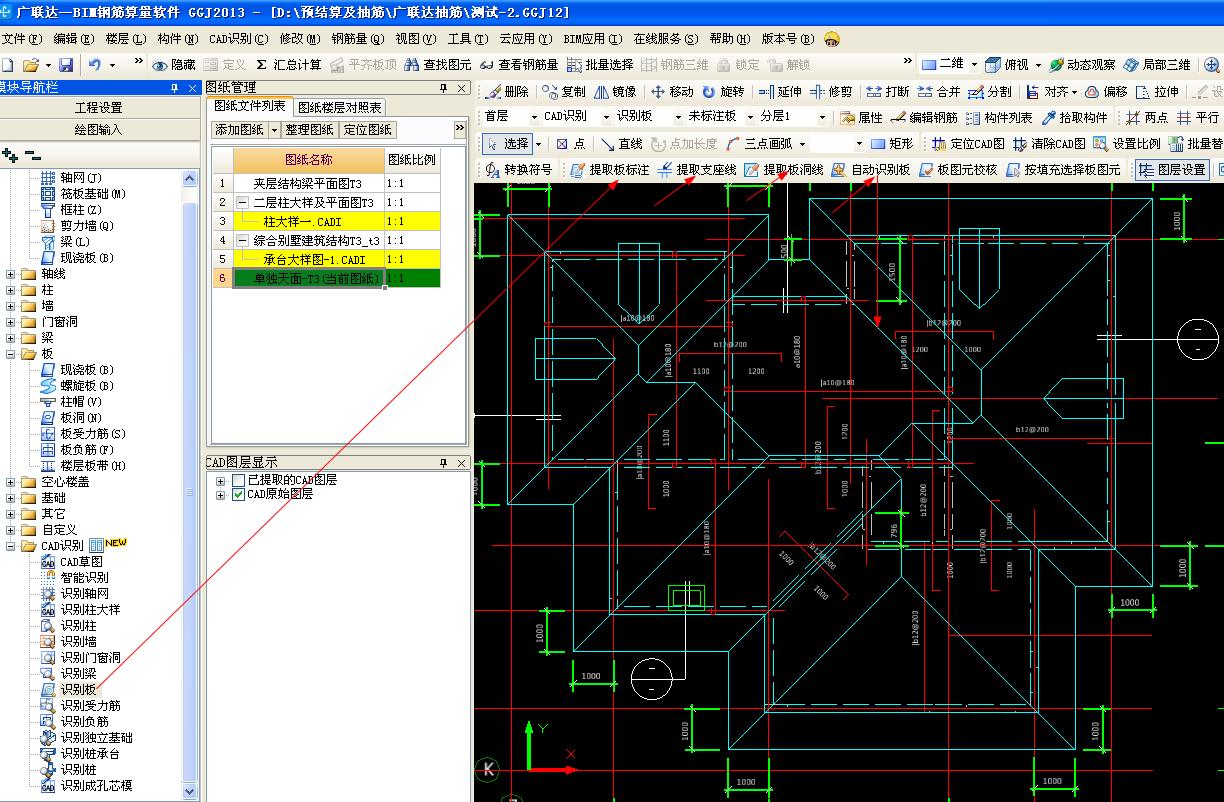

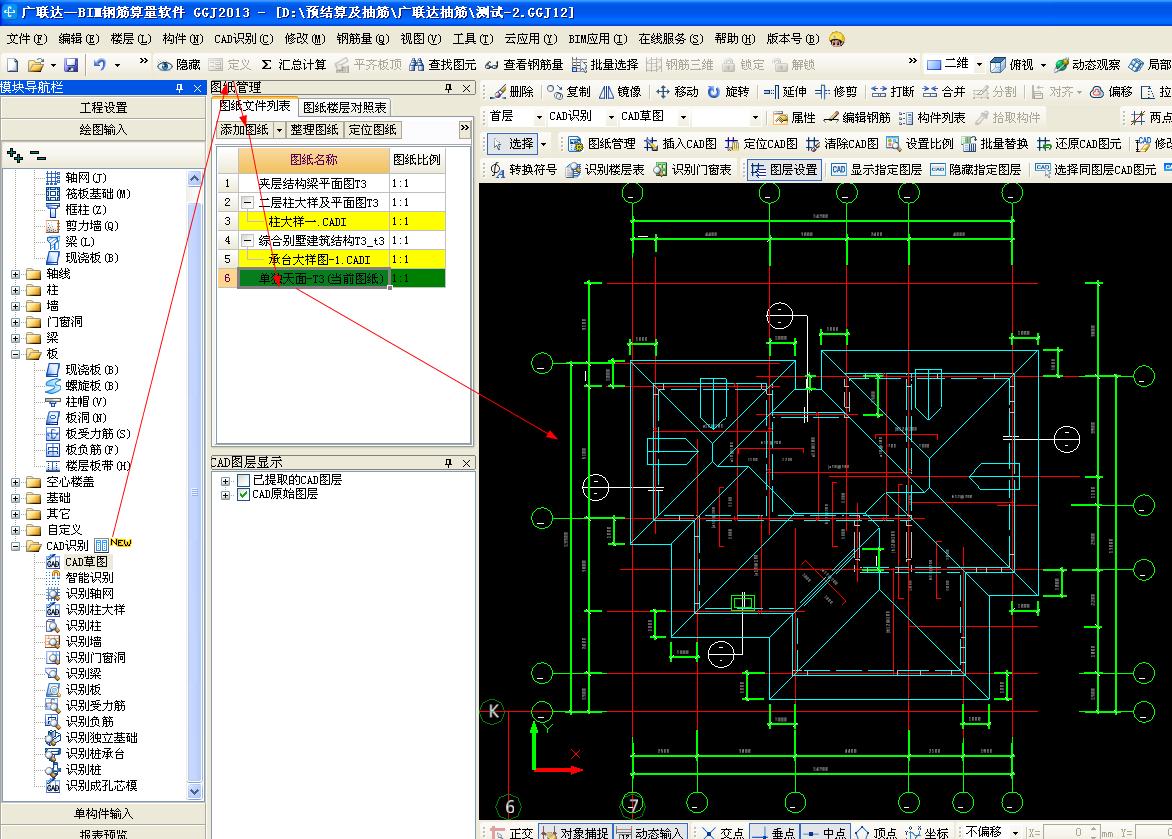

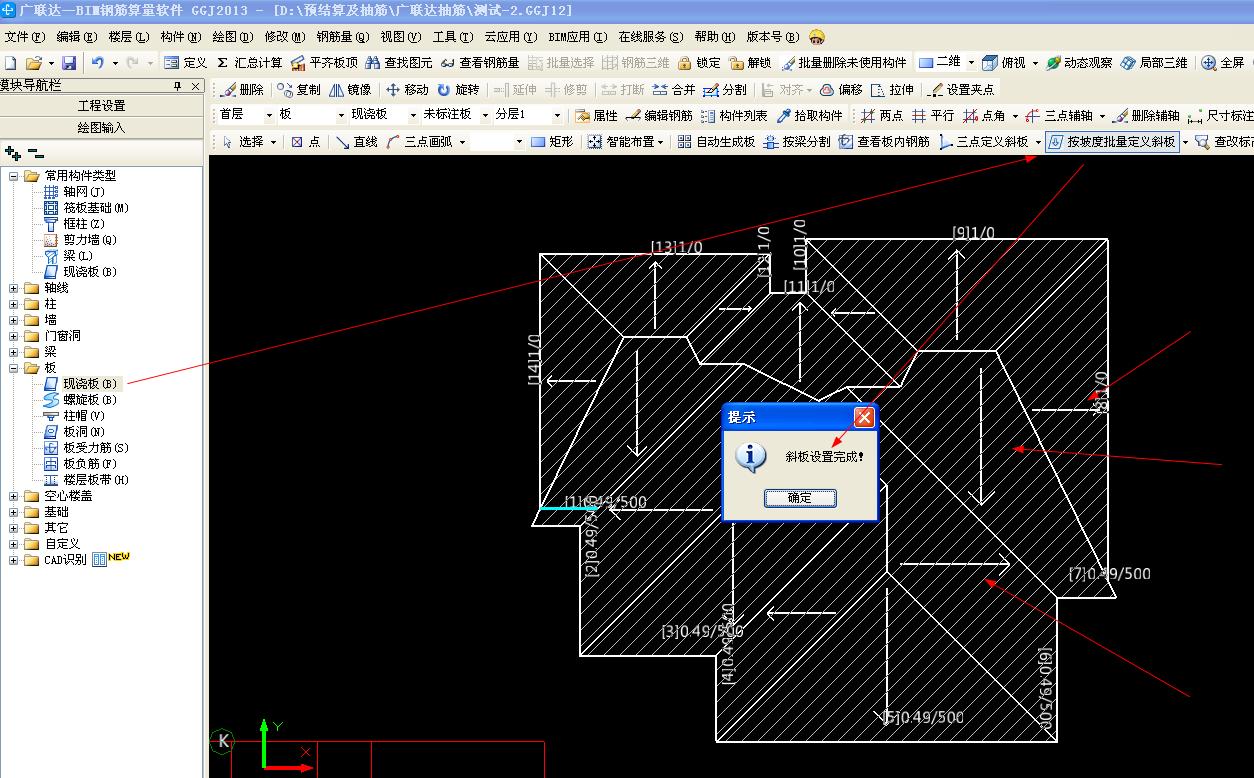

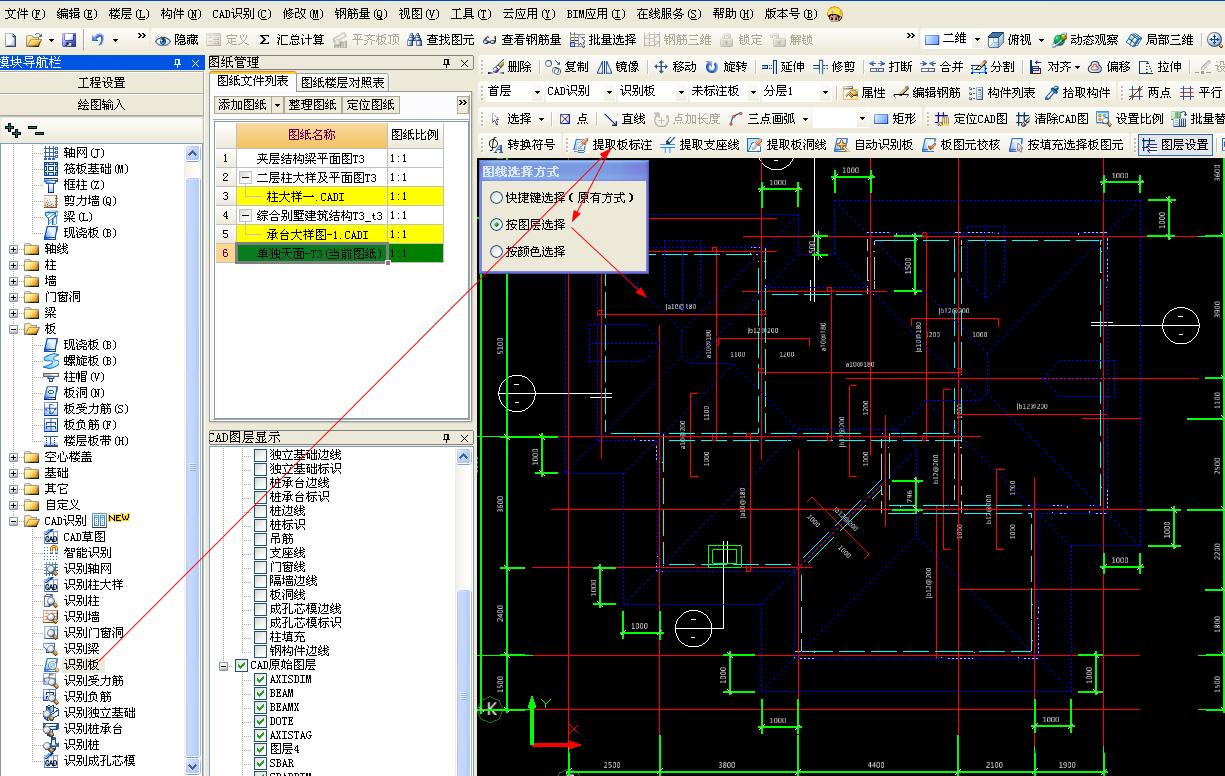

答：一言难尽，导入CAD，识别板，按脊线分割，然后定义成斜板，最有效的方法是你能计算出坡度，按坡度定义斜板，更准更快。否则，你必须逐块板去计算三点的标高然后去定义。参考图如下：
2018-01-12 17:04:04
