柱子在梁板平面图上标识的一点点问题

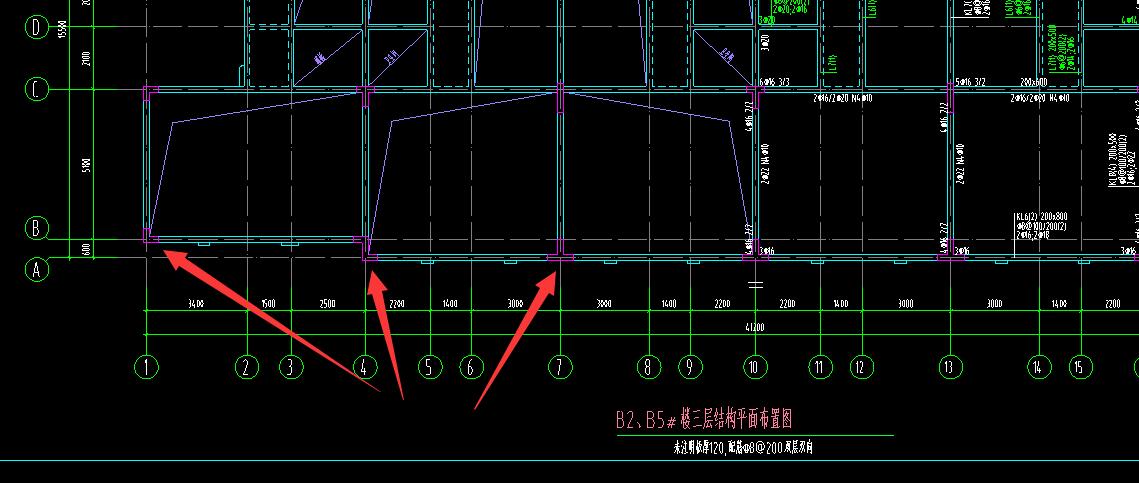

如图1，是三层的梁板平面布置图。

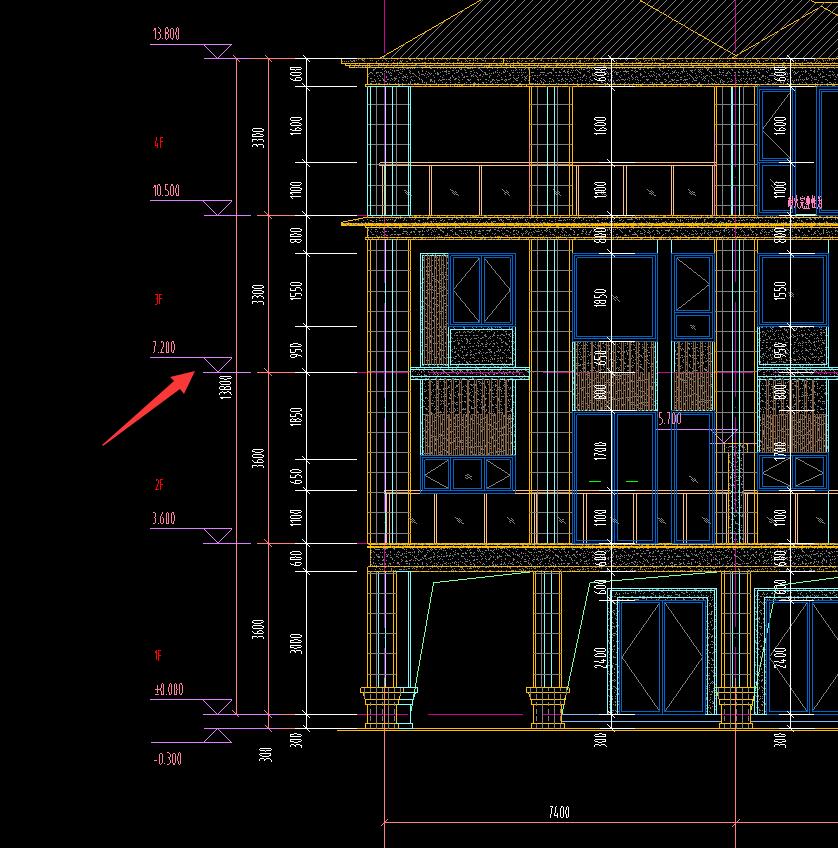

如图2，三层的梁板布置图是指的图二7.2m处的梁板，请问，图1上面实线标注的柱子到底是指3.6至7.2处的柱子还是指7.2到10.5米处的柱子？我个人一直认为是指3.6至7.2m处的柱子。
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳因为三层的梁板平面布置图是7.2m的梁板，所以实线标注的柱子是指7.2到10.5米处的柱子，如果是虚线是指3.6至7.2m处
2018-01-18 11:52:00
