请教这个承台怎么画
CAD识别应该是没法做的，只能手动画。 1、这个承台一半是梁式一半是板式。没办法画两个承台拼接，会重合。 2、这个承台能不能用两个承台梁拼接呢，但是图纸显示没有拉筋，用承台梁画默认有拉筋
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
CAD识别应该是没法做的，只能手动画。 1、这个承台一半是梁式一半是板式。没办法画两个承台拼接，会重合。 2、这个承台能不能用两个承台梁拼接呢，但是图纸显示没有拉筋，用承台梁画默认有拉筋

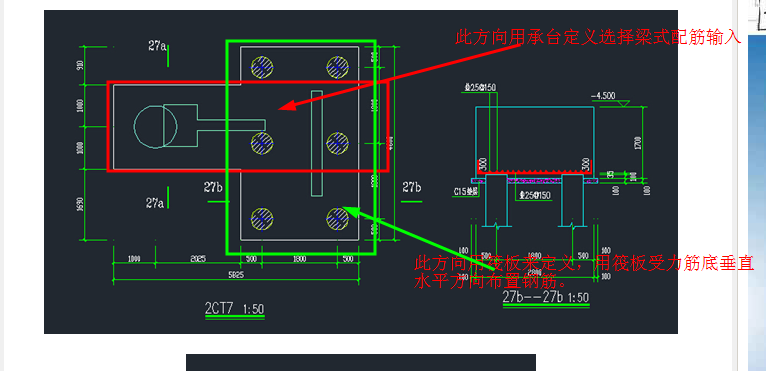

1、这个承台沿水平方向用承台来定义，选择梁式配筋。软件中默认有拉筋，可以在编辑中把拉筋删除再锁定。
2、把上下方向用筏板来定义，用筏板受力筋来定义钢筋，按水平垂直布置。
2014-06-01 16:50:45
-
我的做法 分两个承台绘制 然后承台就绘制在旁边的轴网边上
然后实际图纸位置 布置一个原图一样大小的承台 改承台不配置钢筋
导入图纸之后 把旁边的两个小承台删了
2014-06-01 16:31:43
