安装计量中，一张平面图有多个大样图，大样图如何有效定位到平面图中，具体如何操作？
M[`$7V35K@RROGSQL.png)

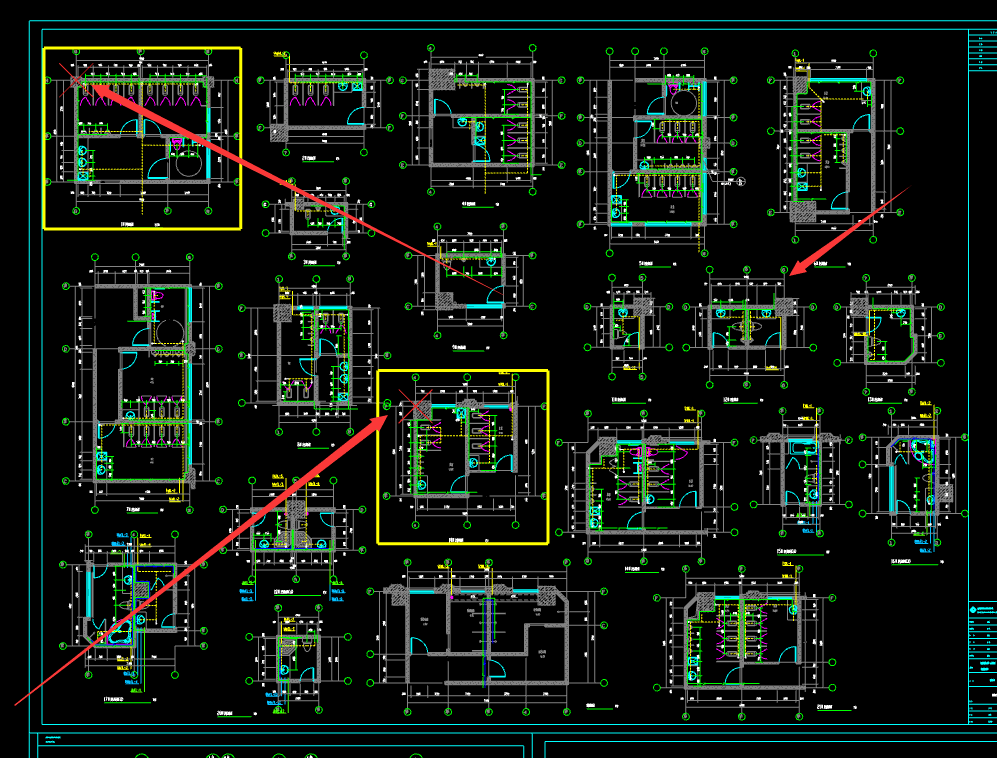

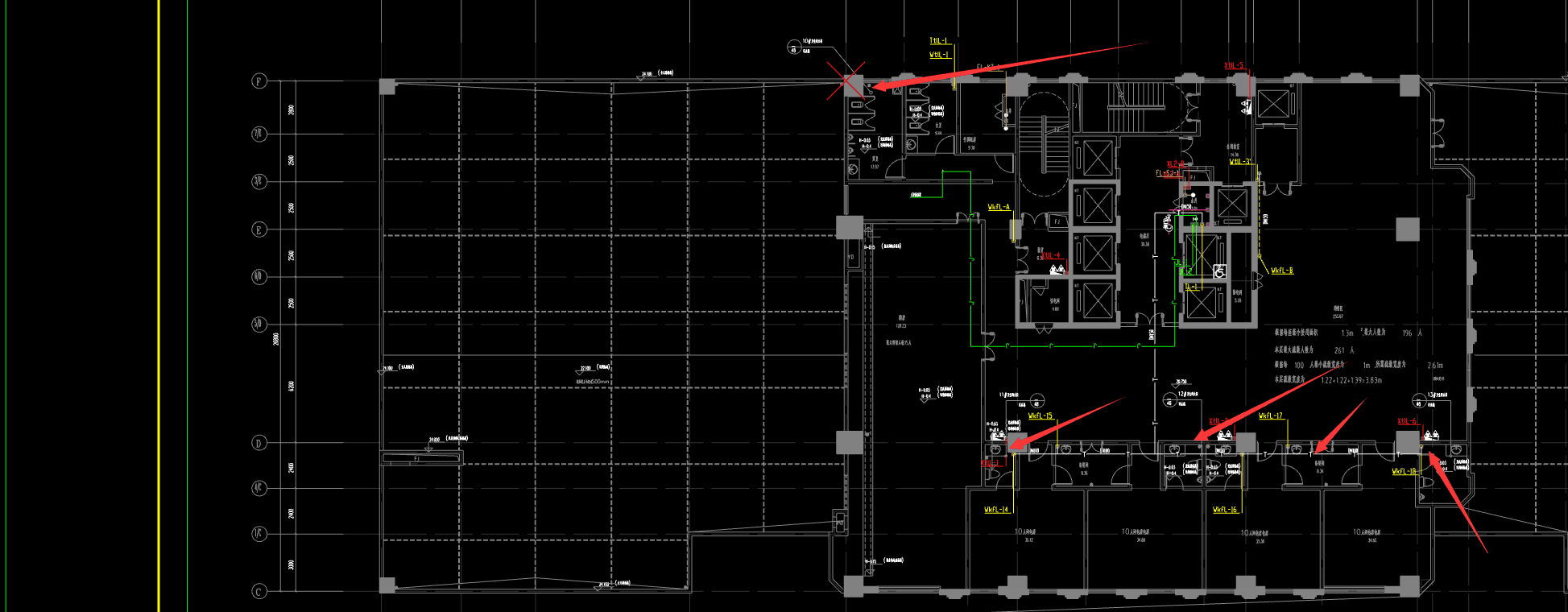

安装计量的图纸定位感觉还是不太会用，某层平面图中，有若干个卫生间，卫生间的大样图已经细分，无法找到都有的一个定位点，那么，如果来定位？试了几张图，目前没有找到可以解决的办法，请指教
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳先导入平面图，设置比例，定位，再插入详图，详图的比例要与平面图设置一致，然后分别把详图移动到平面图对应的位置，移动的时候以详图中的轴线交点为基准点，移动到平面图中对应的轴线交点即可
2018-01-31 11:10:08
