show 2018-02-02 08:59:33 | 四川省土建 | 813查看 4回答

第一次遇到导图后图纸变多的，以前都是变少了。。。

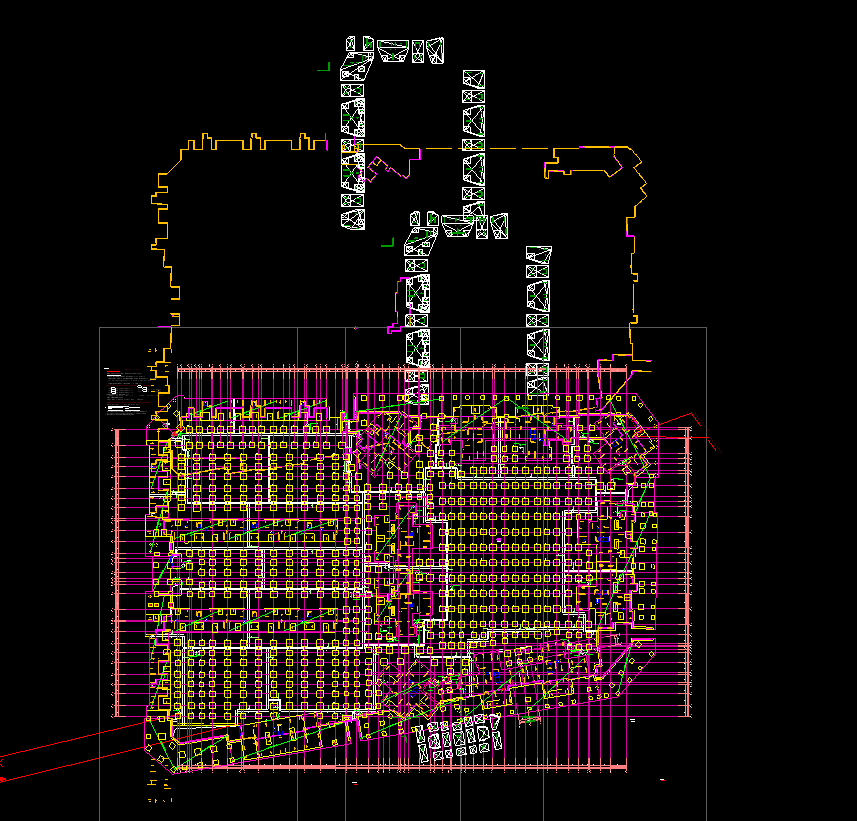

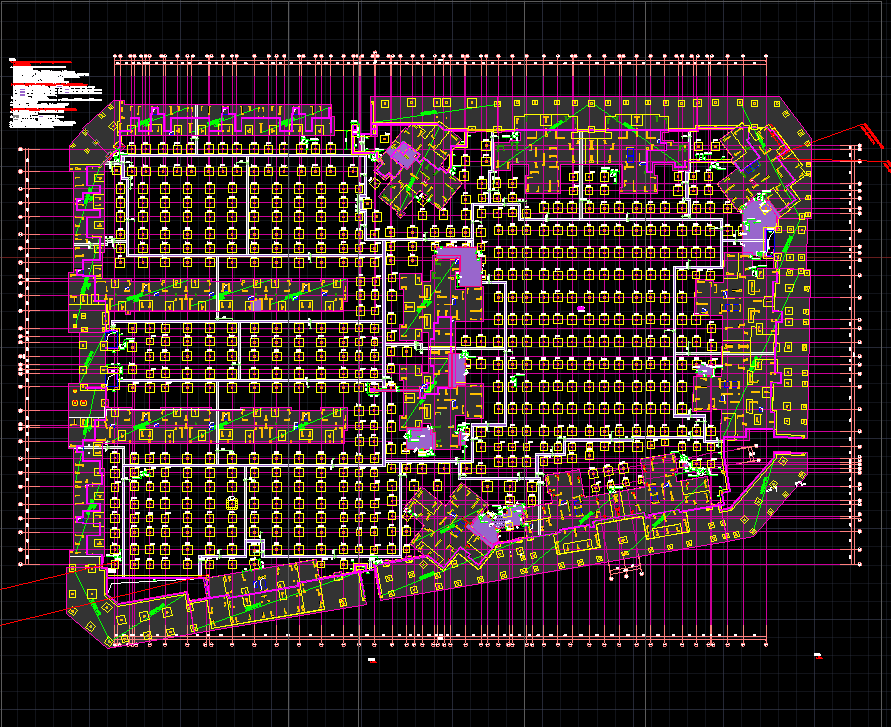

在天正或CAD里打开都是正常的，但是一导入GCL就会显示出多余的图层，而且还叠加在一起，一个个删太麻烦了。怎么办呀，求教求教

我来答邀请别人来回答

提醒提问者

提问者将收到消息提醒
问题描述不够清晰

收藏举报

我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

补充或更正我的问题

提交取消

asfsdfsadfdsf

完善我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

全部回答 (4) 首答仅用{{minutesHtml}}

LD 专家

答题： 12988 被赞： 5704

用天正软件打开图纸：1.点文件-图形实用工具-核查，输入Y，回车
2.命令行输入purge，回车，全部清理，关闭
3.选中轴线，输入X，回车。，命令行输入txdc，回车，保存。
这样处理一下就可以了

2018-02-02 09:02:40

赞2 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
show

答题： 2 被赞： 0

第三步是选中全部轴线还是随便选一个就好了?

2018-02-02 09:14:36

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
LD 专家

答题： 12988 被赞： 5704

第三步是为了炸开你的轴线，如果你点选轴线的时候只选择了一根那就可以省略这步了。如果点选轴线的时候全选了就说明是一个块，执行此步骤就可以

2018-02-02 09:18:06

赞1 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
show

答题： 2 被赞： 0

按你说的我试了，还是不行呢。

2018-02-02 09:25:15
