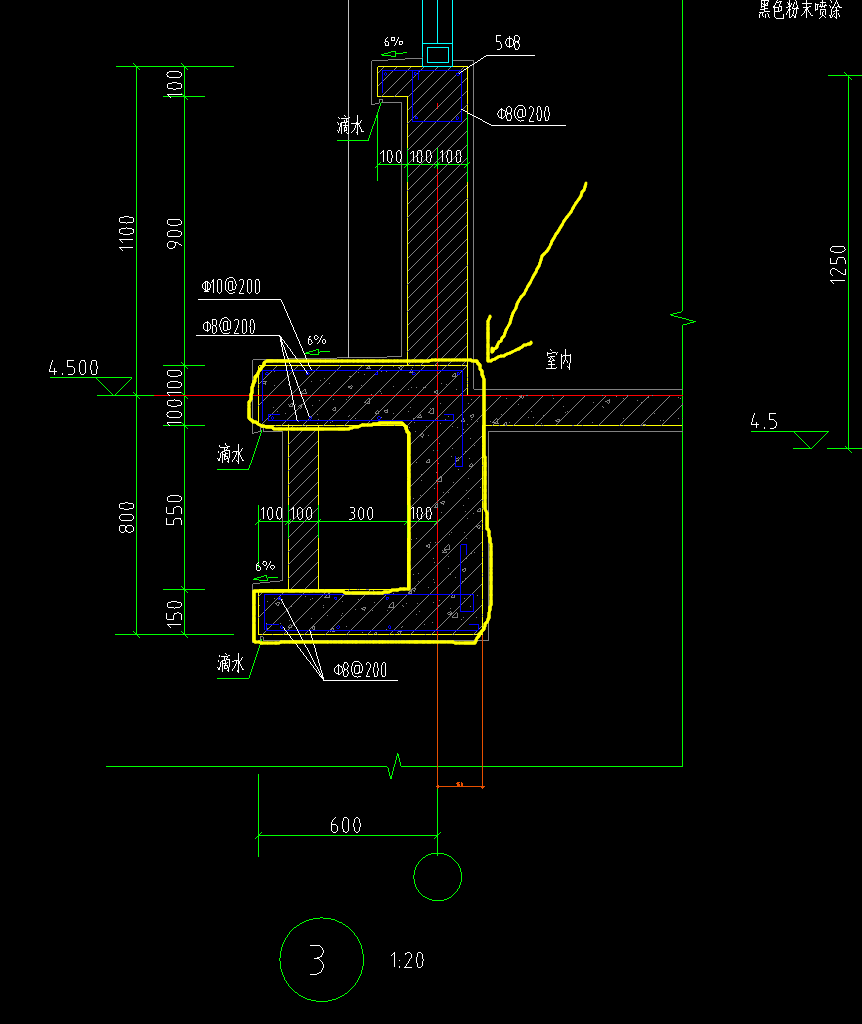

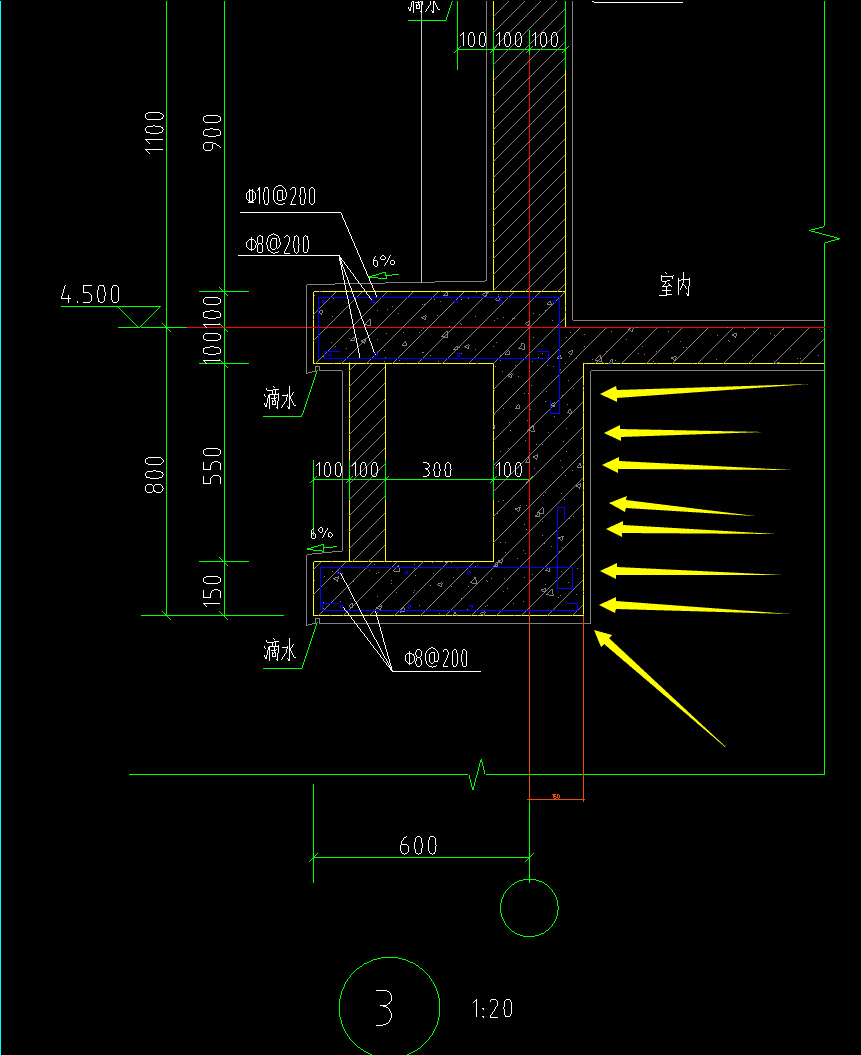

这个悬挑板在钢筋里面我用自定义线画的，在土建里面要算混凝土所以转换构件为挑檐，得出的体积是净的吗？

老师刚刚看到了您的回答，想请教您关于自定义线

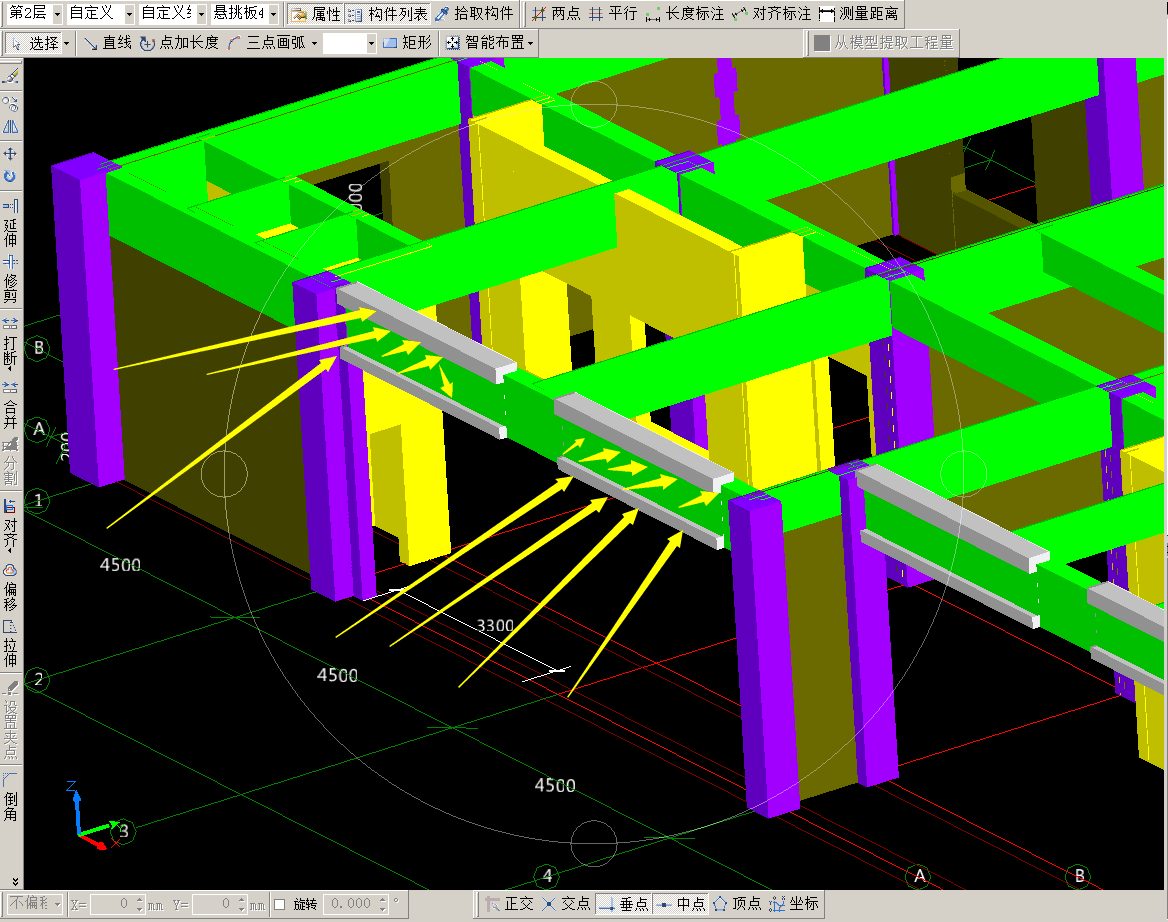

钢筋工程的异形悬挑板和挑檐我是用自定义线布置的，自定义线布置上去和梁和柱都有重合的部分，然后把钢筋工程导入土建软件里面，自定义线算混凝土会自动扣减吗？

请问怎样能45度打断用自定义线画的挑檐

补充问题：在土建算量软件也不能45度打断用自定义线画的挑檐吗？

加腋板

老师，这个板加腋的斜筋在软件中我用自定义线定义了，那绘制板筋的时候是加腋的地方用自定义线画，未加腋的地方就按xy向布置么？这样的话会不会少算了加腋部分板的面筋？要是画了自定义线的地方也布置了xy向钢筋的画，底筋会不会重复计算了？补充问题：我懂了您说的方法，那1,2这种异形的，是要重新定义自定义线么？1只定义三角形的一半，2需要重新量宽度再定义么？补充问题：还有板底筋在自定义线处的锚固软件可以统一设置么？还是只能自己手动编辑钢筋？

在线提问 我在处

我在处理挑檐和空调板构件时都是用圈梁代替，由于圈梁能画异性构件，布钢筋也很方便，钢筋长度都以构件所画长度自动识别，结果合理；方便导入GCL还能算混凝土量等。不用重新画。 但是软件上现有的挑檐和栏板构件形同虚设，栏板有时弯来曲去，水平钢筋(纵筋)要我们自己输入长度？难道不能像梁那样自己识别画多长识别多长吗？所以建议栏板钢筋参考剪力墙的布筋形式+"其他钢筋"就方便了。然后挑檐应该增加异性挑檐，布筋形式应该参考梁。 我的画挑檐方法不好，因为模板算量不好处理。还有装饰等，请教高手是怎么做才是最佳选择？

屋顶挑檐（钢筋算量)

各位前辈与高手，小弟想请教一下，关于这个屋面挑檐的钢筋应该怎么定义和绘制，挑檐的图像已经绘制好了，就是不知道钢筋该怎么处理，麻烦前辈们指点一下迷津，因为我学习千赢官网首页登录入口不久，所以希望能详细最好能截图指点，小弟拜谢。问题补充：这挑檐我是在图形算量画好后导入钢筋的，在图形算量里面我是导入cad草图然后利用异形挑檐描绘的。 随便问一下，我这个工程从图形画好后导入钢筋算量，为什么雨蓬不见了？是不是需要重新绘制？
