老师，我的板不偏移要怎么画呢？

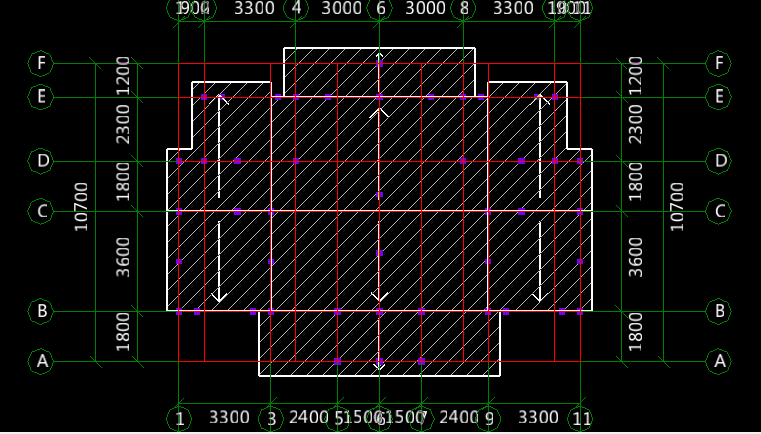

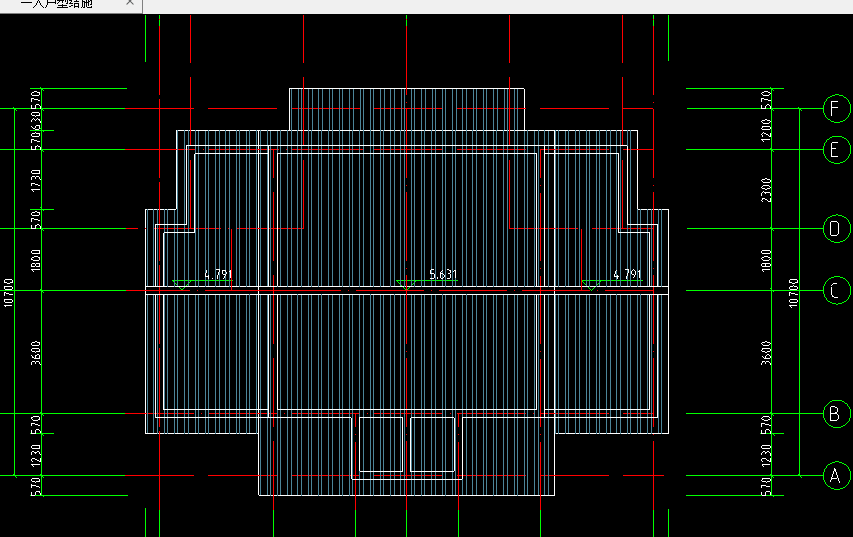

老师，我的板不偏移要怎么画呢？我画出来的和设计给的板施工图完全不一样啊 中间那部分怎么画呀？
全部回答
(2)
首答仅用{{minutesHtml}}
-

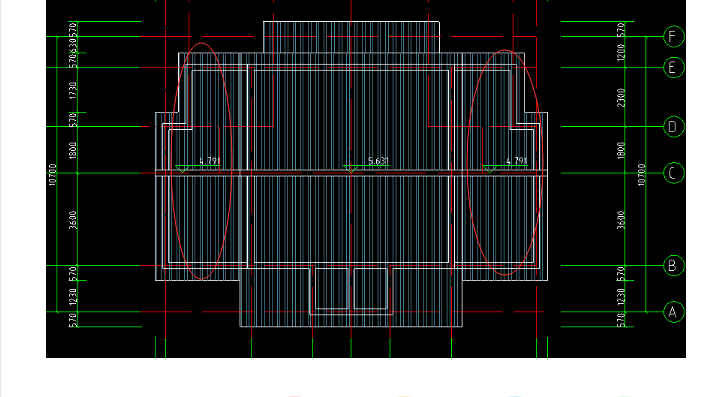

你这个是标高不一样，4.7标高和5.6标高的板要在不同的分层里画，不然重叠的部分没法画，在不同的分层里画就行了（先画平板，再定义斜板即可）
2018-02-25 17:07:08
-
从你刚才有立面图上看，斜屋面板是两边是不同标高，那么就是要分开布置并定义斜，如果你是按整个屋面板进行布置，那么就是要用分割方式分隔开，不同标高也是要对此进行设置。
2018-02-25 18:00:57
