图集理解

图集怎么理解？

1:现浇板在边支座锚固，图集要求板筋在边支座锚固LAE，（但是图集显示边支座处是梁），实际图纸边支座位置是剪力墙，没有梁，是否还要图集标注那样锚固呢？2:边支座理解是不是车库外墙一圈位置？   地下车库内的主楼-2层地下室一周圈的墙体属于边支座吗？为什么？要是算板筋锚固，是否也要参照图集那样锚固呢？补充问题：主楼的地下-2层墙体，是在车库内的（室内）不和土壤接触

图集理解？

1:11G101 P62第2条注解中：小墙肢即墙肢长度不大于墙厚4倍的剪力墙。矩形小墙肢的厚度不大于300时，箍筋全高加密。（ 厚度指的什么？）（小墙肢长度不大于墙厚4倍，像L型、T型、一字型怎么比较？）11G101 P70第2条注解中：本图集所指小墙肢为截面高度不大于截面厚度4倍的矩形截面独立墙肢。（小墙肢截面高度大于截面厚度4倍矩形截面独立墙肢怎么理解）？           这两个关于小墙肢的定义一样不？如何理解？ 2:约束边缘端柱的箍筋加密除了搭接区外，也要按框柱部位要求（嵌固部位、梁内、梁底、梁顶及顶层梁内这些位置吗？）那要是构造边缘端柱呢，这些位置还加密吗？3:约束边缘暗柱的箍筋加密除了搭接区外，也要按框柱部位要求（嵌固部位、梁内、梁底、梁顶及顶层梁内这些位置吗？）那要是构造边缘暗柱呢，这些位置还加密吗？4:约束边缘转角墙和翼墙是否还要按框柱那样加密？和约束边缘暗柱有什么区别？5:构造边缘转角墙和翼墙是否还要按框柱那样加密？和约束边缘暗柱有什么区别？

图集理解？，

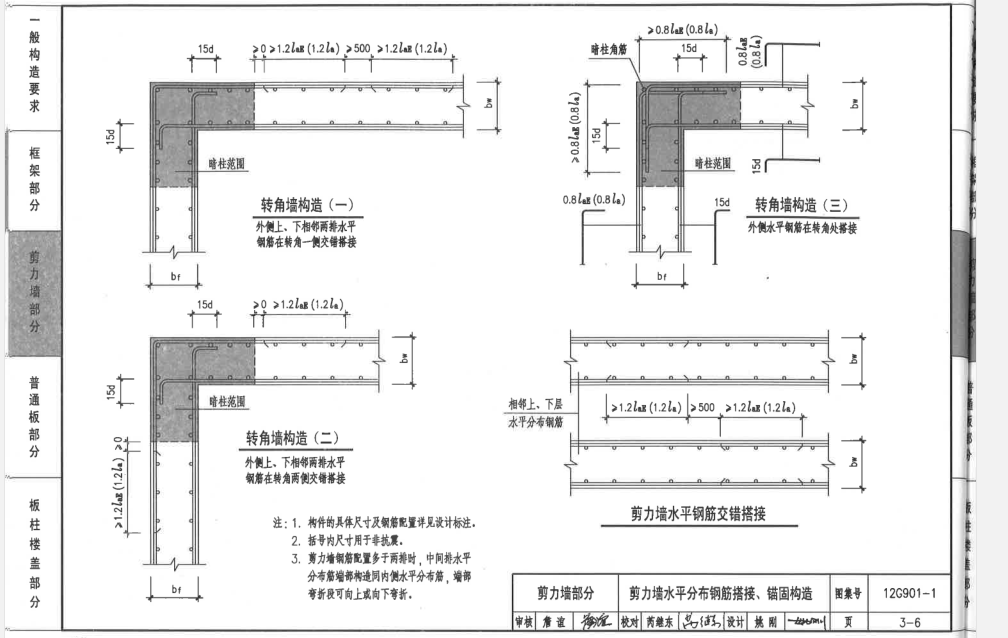

1:图集11G的剪力墙水平角构造要求（68页及69页）都标注了暗柱，如果说标注的暗柱的位置没有暗柱，是否也可以参照构造做呢？还是必须有暗柱才能参照做？2:室内剪力墙，L转角的位置没有柱，   T型墙相交处也没有柱，这时，剪力墙水平筋转角处是怎么做的？互相锚固吗？什么样子的相互锚固？

图集怎么理解。

1：截图中抗冲切箍筋，右侧ho是指的板厚吗？ 左侧h≥150是什么意思？2：截图中抗冲弯起筋，左侧h≥150是什么意思？ 左下 柱子旁50什么意思？弯起筋布置间距怎么确定？ 左上2h/3和h/2具体怎么理解？（弯起筋长度怎么算？尤其斜边长度？）

怎么理解？图集

1:地下室外墙竖向钢筋C16-150，而板的钢筋是-C14-200，图纸要求按16G101的第82页节点3施工，节点3是墙板的钢筋互相搭接，那板筋和墙筋间距不一样没法搭接啊，还是节点三不是搭接，理解错了？2:要是搭接，那钢筋直径按那个来算？
