安装算量问题，图纸
这些图纸看不懂什么意思，对算量有影响吗，可以解说一下，谢谢
全部回答
(1)
首答仅用{{minutesHtml}}
-

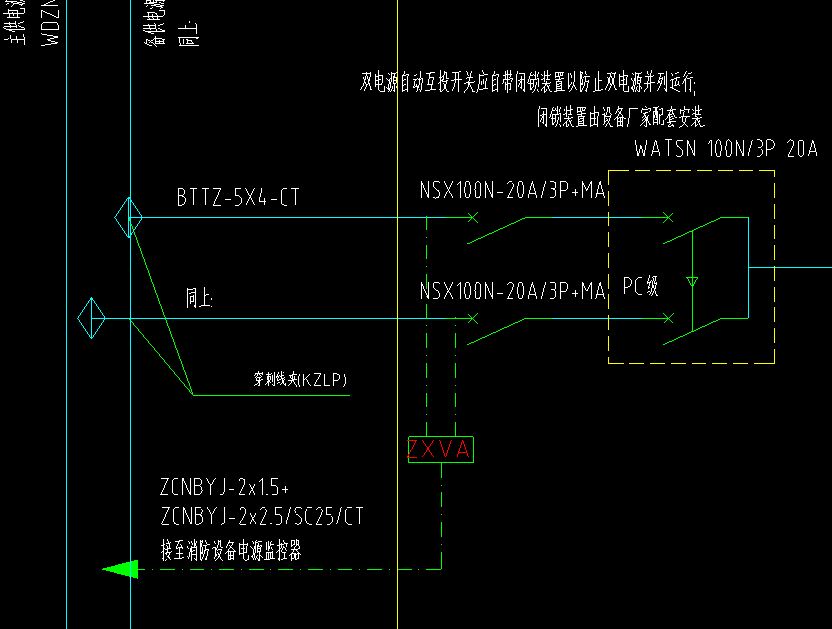

已采纳此图是一个配电箱系统图，显示的是一个应急照明配电箱，图纸放大部分显示的主要有消防电源监控系统的一个模块ZXVA，此模块监测主供电源和备供电源的电压，此模块算量应归总在消防设备电源监控系统里面，此模块一般由火灾报警厂家提供，提供给配电箱厂家装配，后期消防设备电源监控系统布线与此模块ZXVA联通。下面的配电箱总图里面回路中红色的线是强启线，此线从疏散灯的终端和N、L、PE线共四根一块配线到配电箱，通过火灾报警模块，联通强启线，让应急灯强制点燃，算量只需要算四根线即可
2018-03-10 22:45:33
