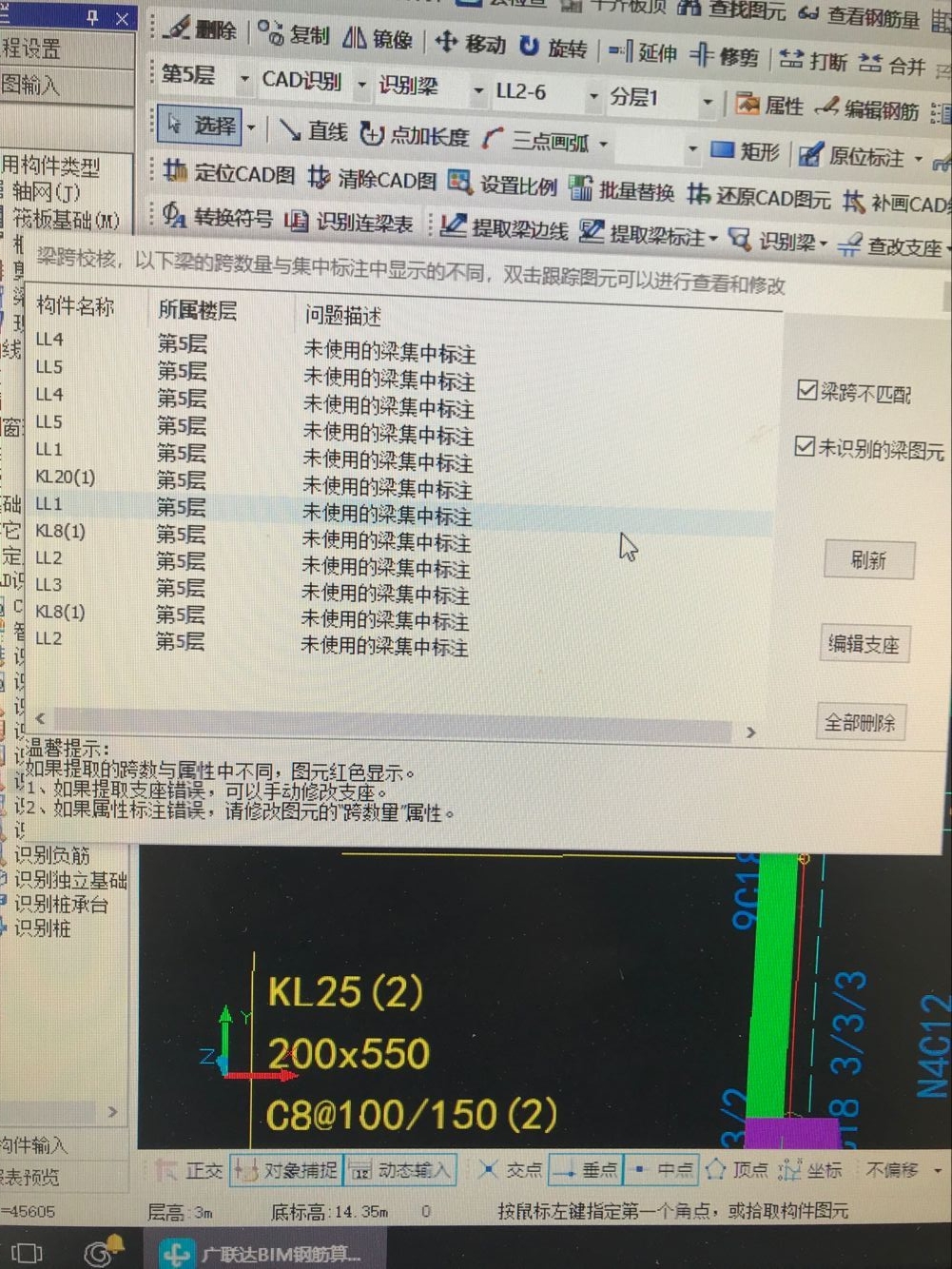

未使用梁的集中标注？？
像这种情况怎么处理？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳说明图纸上的集中标注不规范 或者 离标注的梁距离太远 都可能出现这种报错。定位到相应的梁自己手动调整一下吧 ，图纸不规范导致 可以双击找到相应构件逐个手工识别，单项改，改完在刷新，CAD
2018-03-09 13:07:37
-
自动识别梁报错提示：未使用的梁集中标注。 http://kmsearch.fwxgx.com/questions/5042
解决方案：
原因分析：由于梁边线未被提取到，导致识别梁的时候没有找到边线而未能生成梁；
解决方案一： 重新提取边线再自动识别梁；
解决方案二：单构件识别梁；手动画上或自动生成；
解决方案三：没有识别成功的梁可以通过”点选识别梁“；
解决方案四：如果双击”未使用的梁集中标注“定位指定的梁位置，如果图元都识别成功了，集中标注信息都是正确的，直接忽略此提示。
2018-03-09 13:10:40
-
百姓老师回答正确无误
2018-03-09 13:27:07
