图集问题，

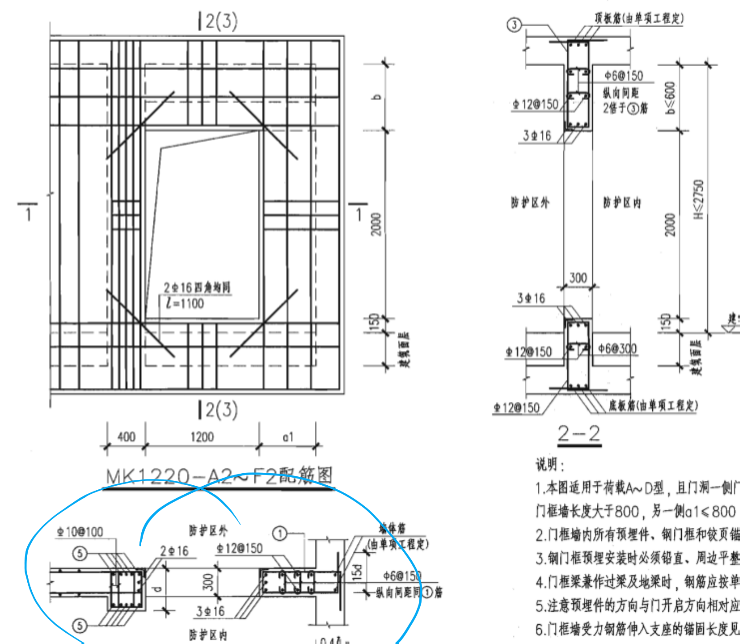

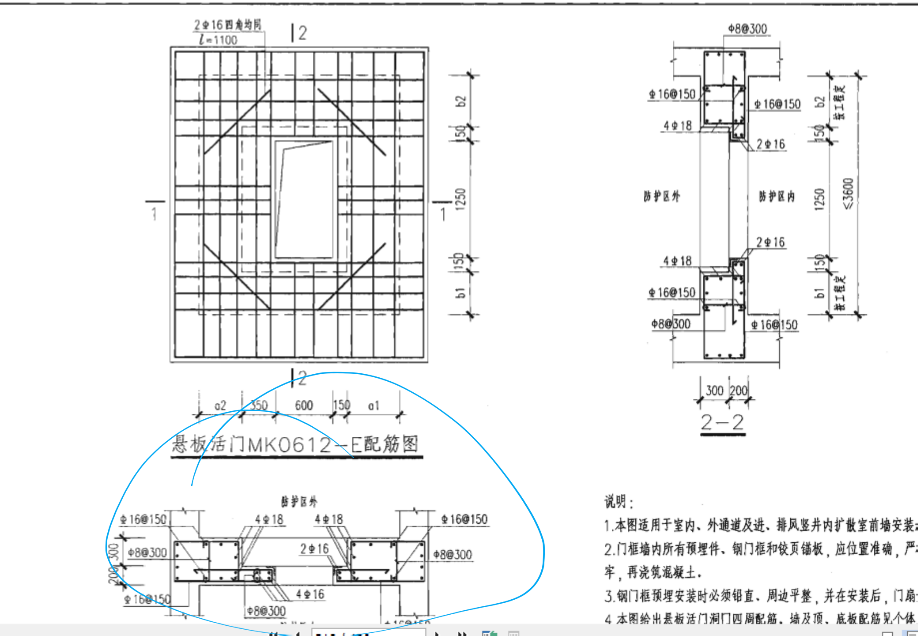

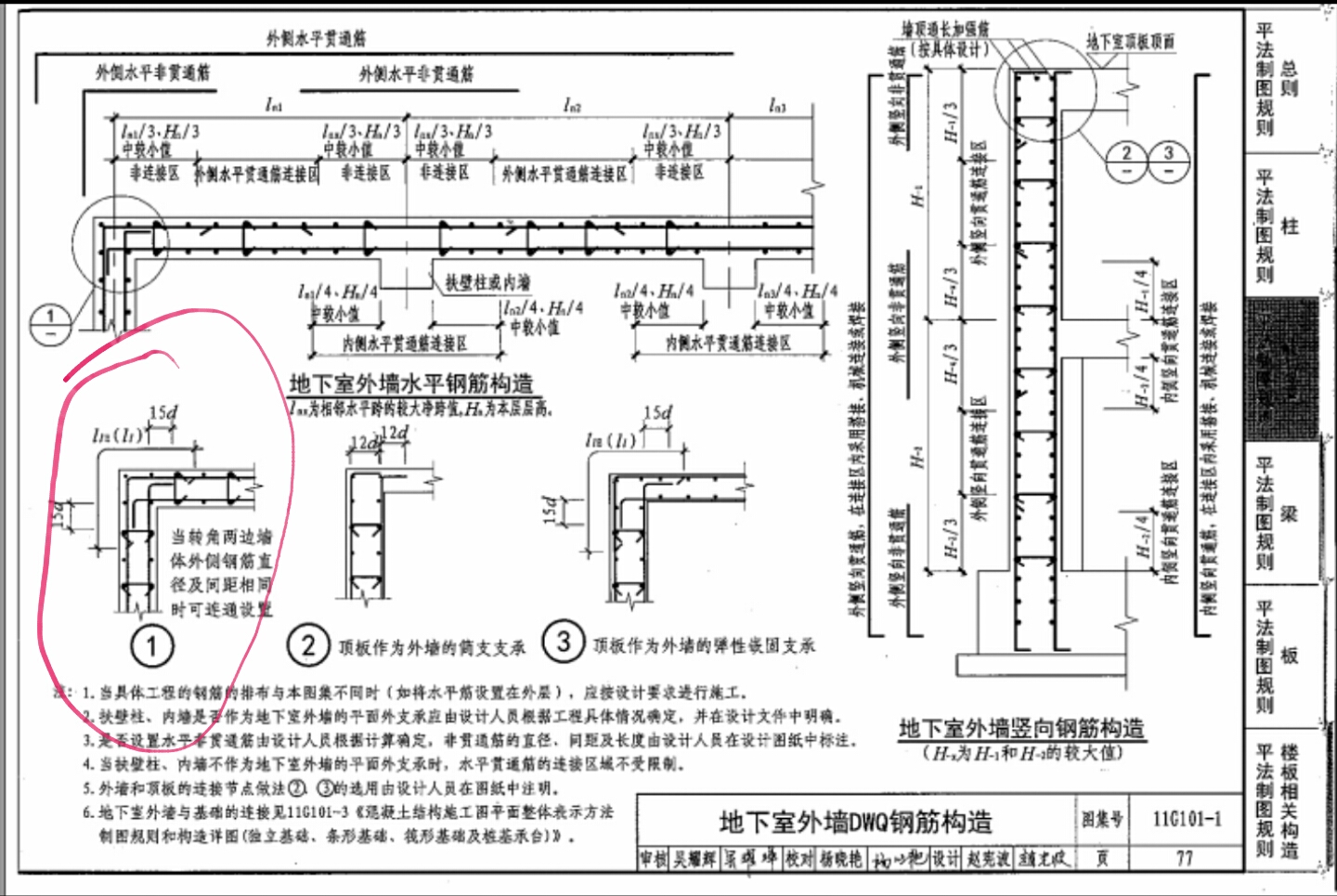

1:人防门框墙，蓝颜色圈起来的位置，竖向钢筋是都按剪力墙钢筋那样，伸入顶板内弯折12d吗？还是从板底伸入一个锚固长度？或者≥0.4锚固长度然后弯折15d？怎么理解呢？（板厚200）实际施工呢？2:人防门框墙这3中形式的竖向构件，帮扎搭接区都加密吗？（还是有竖向构件不用加密）？3:车库室内中间位置有道L型剪力墙，剪力墙是内墙，（一侧墙长2米，一侧1.7米）拐角处没有柱，这时剪力墙拐角处位置的水平筋是怎么互相锚固的？4:截图地下室外墙中1节点图里LIE是什么意思？怎么看这个节点表示的意思？
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳
1:人防门框墙，蓝颜色圈起来的位置，竖向钢筋是都按剪力墙钢筋那样，伸入顶板内弯折12d吗？还是从板底伸入一个锚固长度？或者≥0.4锚固长度然后弯折15d？怎么理解呢？（板厚200）实际施工呢？
答：直线段锚固不应小于LAF，如果不能满足直锚，那么直线段不小于0.4LAF并弯折15D。实际施工也是如此。2:人防门框墙这3中形式的竖向构件，帮扎搭接区都加密吗？（还是有竖向构件不用加密）？答：柱绑扎需要加密。3:车库室内中间位置有道L型剪力墙，剪力墙是内墙，（一侧墙长2米，一侧1.7米）拐角处没有柱，这时剪力墙拐角处位置的水平筋是怎么互相锚固的？答：需要互锚。4:截图地下室外墙中1节点图里LIE是什么意思？怎么看这个节点表示的意思？答：LIE是绑扎搭接抗震锚固长度。就是转角外侧互锚，内侧钢筋伸到端头弯折15D.2018-03-09 22:46:42
