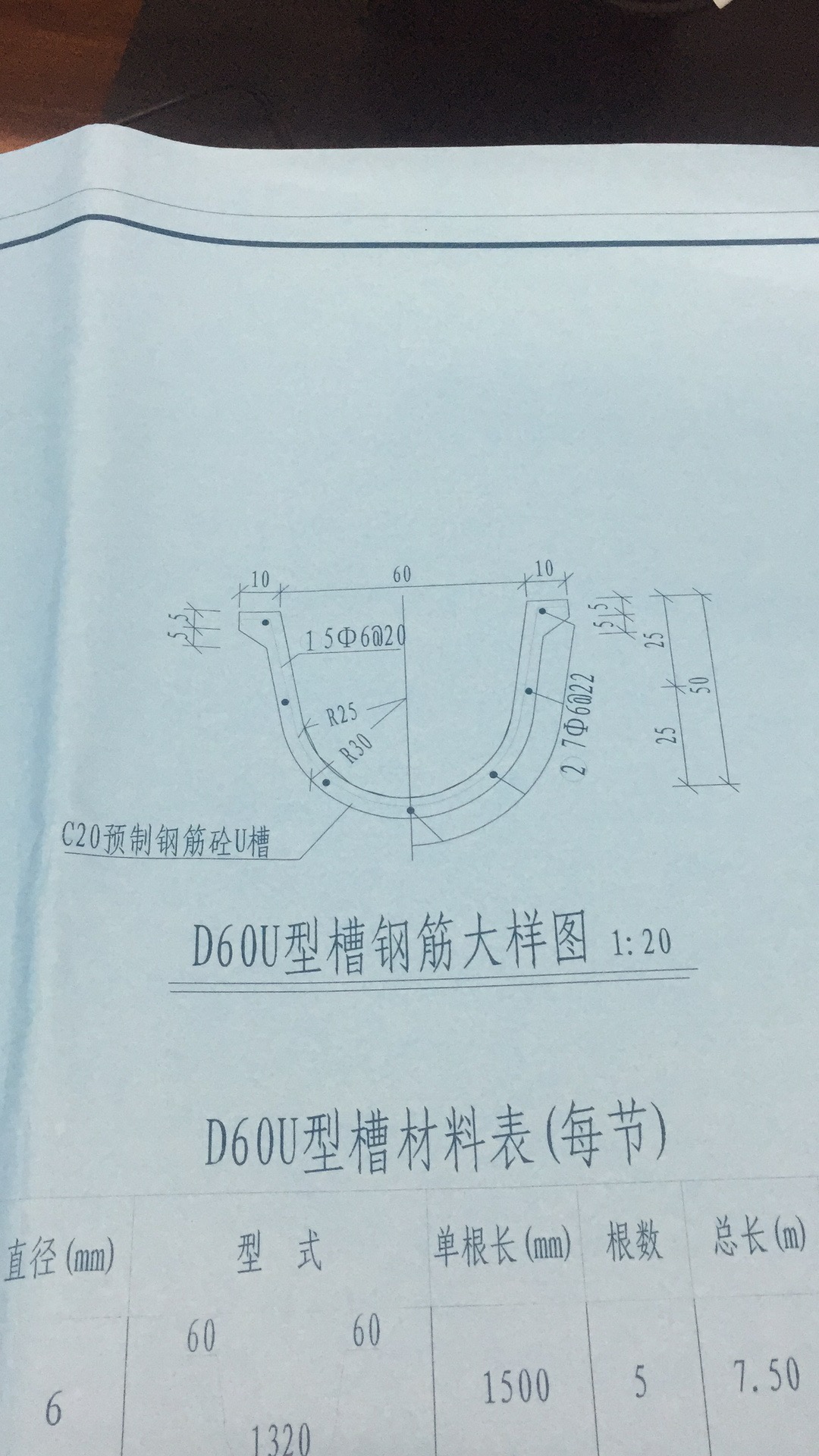

求CAD算出这个U型管的截面积，谢谢
全部回答
(3)
首答仅用{{minutesHtml}}
-
昨天不是提问了么，看来你是没搞清楚，问一下，你有没有电子版图纸，有的话，你就按昨天说的方法做肯定行，如果没有，你就绘制一个。
2018-03-15 07:16:35
-
建议自己画画可知，供参考
2018-03-15 07:41:08
-
可以按中心线求出长度，管的深度50，直段25，两个直段长度=50，弧度段半径27.5，中线直径55，半个弧：55*3.14/2=86.35, 86.35+50+7.5*2（两个凸出）=151.35是总长，乘以厚度5=截面的面积
2018-03-15 08:21:22
