识别柱第三步自动识别柱，显示没有识别到任何柱结构图元，什么情况啊？
识别柱第三步自动识别柱，显示没有识别到任何柱结构图元，什么情况啊？
全部回答
(2)
首答仅用{{minutesHtml}}
-
你有识别柱大样吗，构件列表中要有和图纸设计一样名称的构件的
2018-03-19 07:41:19
-

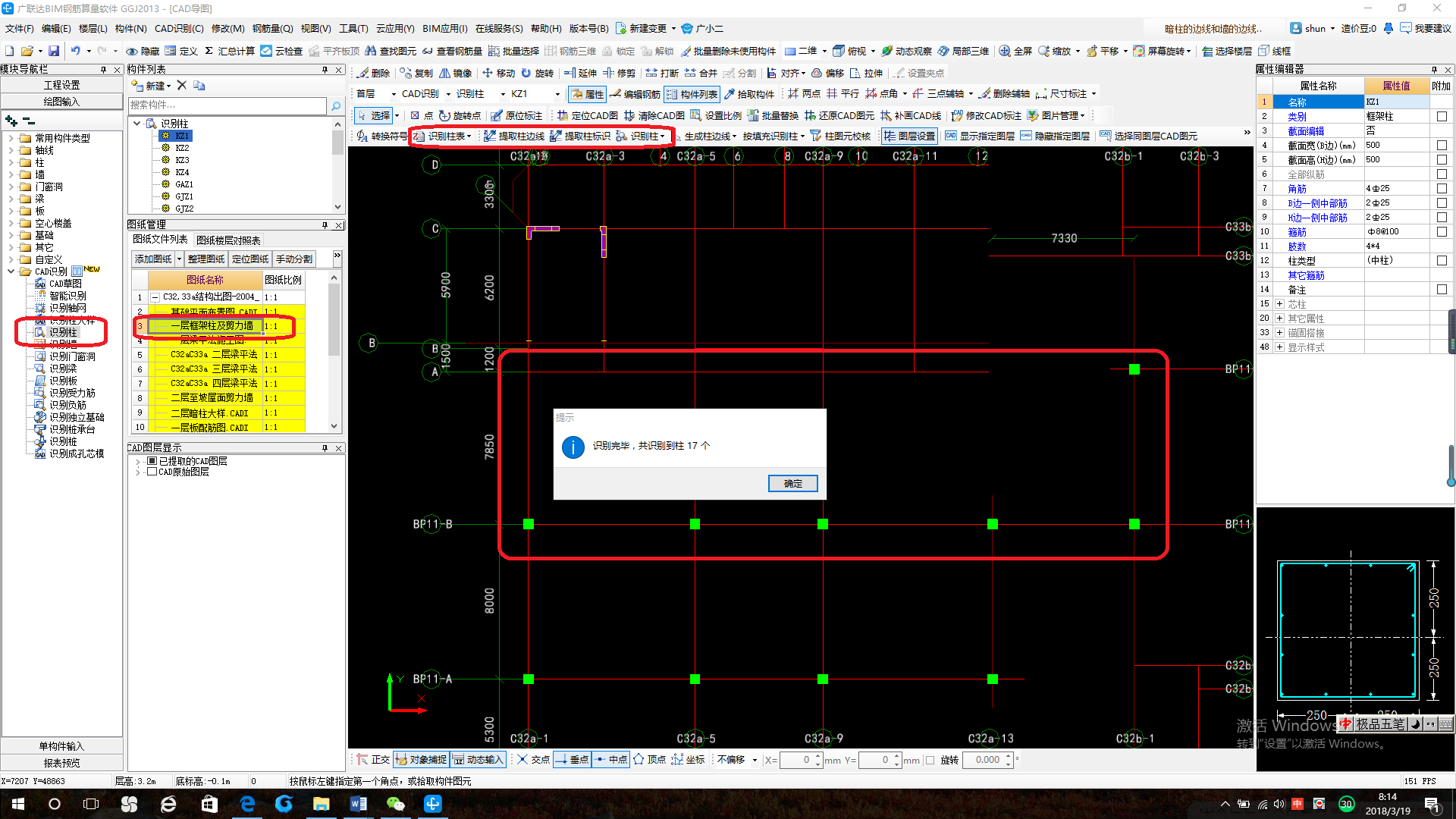

那就说明你前面两步的操作有问题，一般来说识别构件的三步曲是：选择边线、选择标识、识别构件。识别柱：柱包括框架柱、暗柱、端柱，有柱表时，可识别柱表。选择柱边线、选择柱标识（柱编号、尺寸线）、识别柱构件，选择“自动识别柱” ，如下图：
2018-03-19 08:08:06
