做好自己
2018-03-28 09:05:03
|
广东省
钢筋算量GGJ2013
|
5446查看
1回答

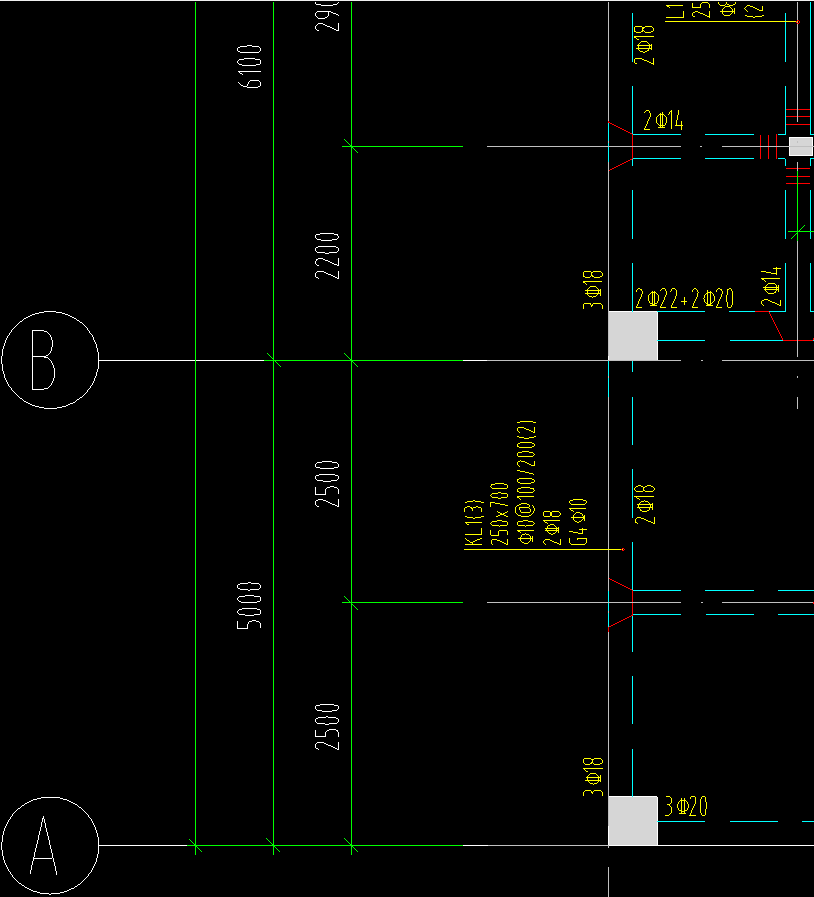

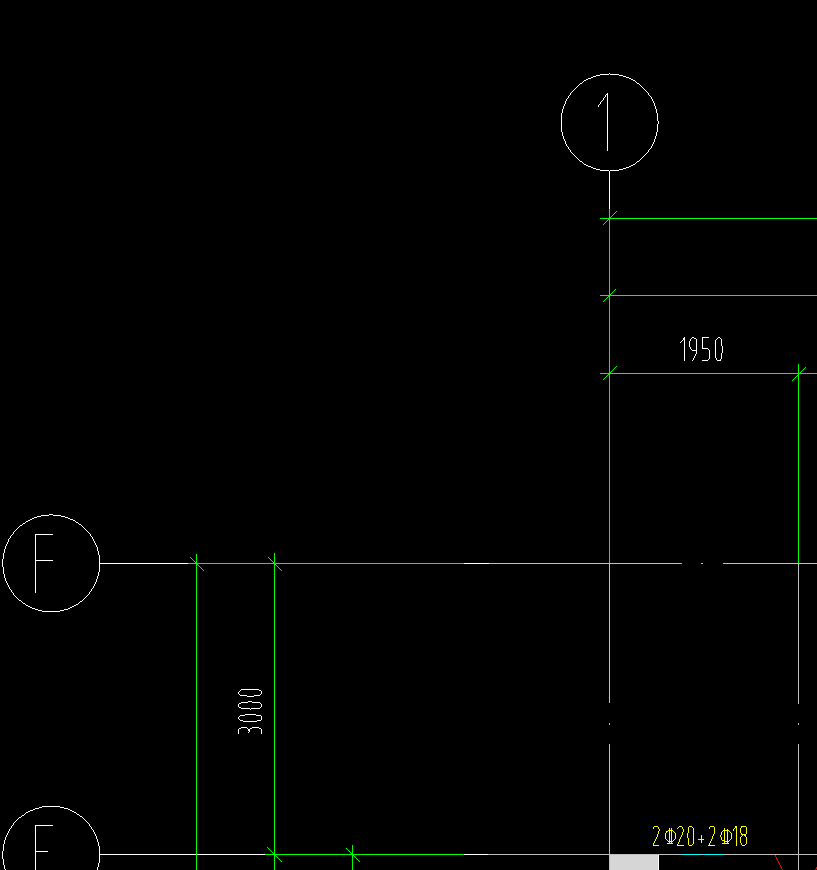

框架梁1（KL1）的钢筋在图纸中怎么看？
您好！请问：框架梁1（KL1）的钢筋在图纸中怎么看：上通长筋、上部钢筋（左支座钢筋、跨中钢筋、右支座钢筋）、下部钢筋（下通长筋、下部钢筋）、侧面钢筋（侧面通长筋、侧面原位标注筋、拉筋）；这些钢筋在图纸对应哪些钢筋信息？希望您在我的截图标注一下，非常感谢！
补充问题：我看不懂，麻烦您在我截图中标注详细一点，越详细越好，非常感谢！左支座钢筋、跨中钢筋、右支座钢筋、下部钢筋：这些钢筋在图纸中对应哪些钢筋信息？希望您在我的截图标注一下。
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳这条梁集中标注只有箍筋信息、上部通长筋信息及侧面筋信息。没有下部通长筋。
其余的都在原位标注上标注，标注形式完全同图示一样就行了。
2018-03-28 09:08:30
-
您好！请问：框架梁1（KL1）的钢筋在图纸中怎么看：左支座钢筋、跨中钢筋、右支座钢筋、下部钢筋；这些钢筋在图纸中对应哪些钢筋信息？希望您在我的截图中标注一下，描述越详细越好，非常感谢！
-
KL1共7跨，1-3跨通长筋为2B25，4-5跨通长筋为2B22，6-7跨的通长筋又是2B25；这种情况在软件中该如何处理？
KL1共7跨，1-3跨通长筋为2B25，4-5跨通长筋为2B22，6-7跨的通长筋又是2B25；这种情况在软件中该如何处理？
