• 在土建计量GTJ中,如何布置负筋?

    如何布置负筋?
我来答 收藏  举报

我的答案 答题人必看《优秀回答指南》

提交 取消

asfsdfsadfdsf

补充或更正我的问题

提交 取消

asfsdfsadfdsf

完善我的答案 答题人必看 《优秀回答指南》

提交 取消

asfsdfsadfdsf

全部回答 (1) 首答仅用{{minutesHtml}}

  • 已采纳

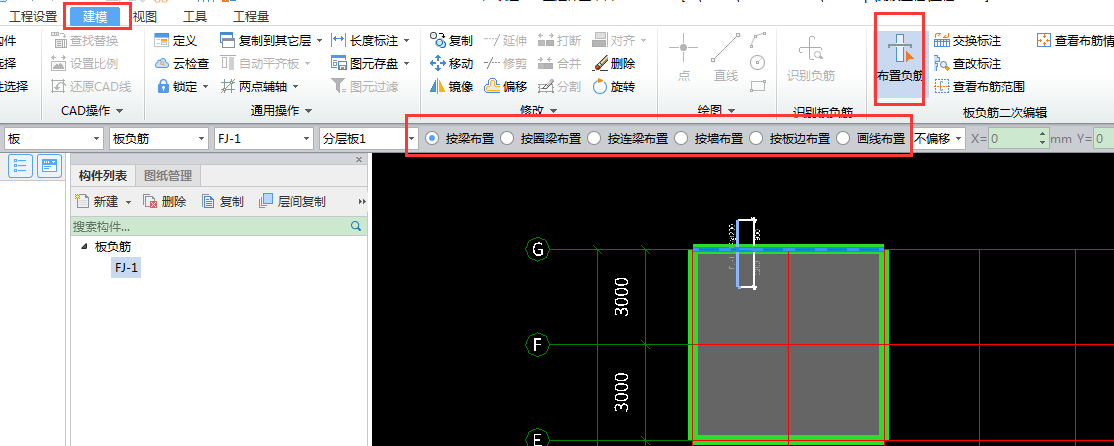

    步骤一:在【板负筋二次编辑】分组中点击【布置负筋】;

    步骤二: 在弹出的快捷工具条可选择布置方式

    土建

    步骤三:a. 按梁布置

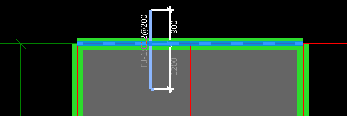

    鼠标移动到梁图元上,则梁图元显示一道蓝线,并且显示出负筋的预览图

     负筋

    点击梁的一侧,该侧作为负筋的左标注,则完成布筋。

    b. 按板边布置

    鼠标挪动到需要布置负筋的板边,则该板边显示为蓝色,同时显示了板负筋的预览图

    点击边线的一侧,该侧作为负筋的左标注,完成操作。

    c. 画线布置

    在需要布置板负筋的板图元中点击两点,连成一条蓝色直线,此时在该线处显示板负筋的预览图

    点击边线的一侧,该侧作为负筋的左标注,完成操作。

    2018-03-15 17:52:34
