地下室外墙防水做法的问题

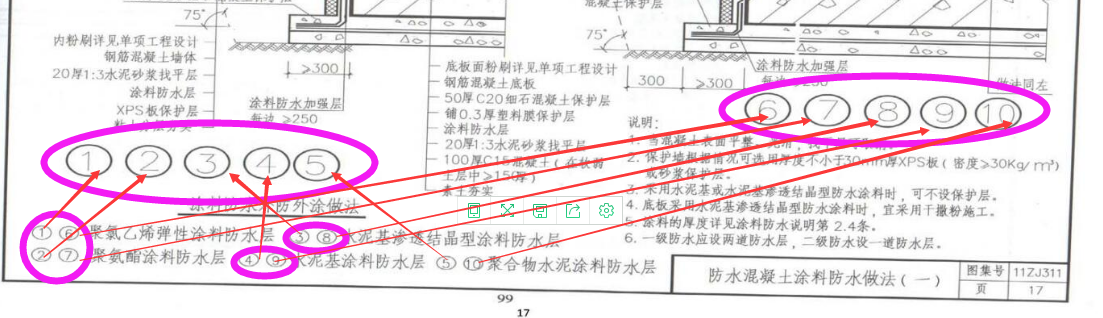

如图，这张图的地下室外墙防水怎么看？做法到底是什么？1：左边的图下面标注1.2.3.4.5 是什么意思？2：右边标6.7.8.9.10，左右两边的图有什么联系？3：我觉得左边的图是防水做法的图纸，右边的图纸要表示什么，我没看出来。到底右边的图纸是干嘛用的？4：我地下室外墙防水套定额的做法是：“外防水做法参照11ZJ311 P15-17 池外壁 20厚1:3水泥砂浆找平层 水泥基渗透结晶防水涂料 防水层 XPS板保护层 粘土分层夯实”，这样的做法和此页表达的防水做法一致么？5：如果我套取定额与本页做法不一致，那么本页想表达的外墙防水做法是哪些？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
1-12345说的是不同的防水材料。下面那不是有注释么。
2-右边的678910也是说的不同费防水材料，只不过右边这个图说的的基础有外伸的时候的情况。左边的图说的是基础和外墙平齐的时候的情况。
3-你套取的做法是对的。但是要看下图纸上的说明和对防水的说明是不是这个节点就行了。
2018-04-04 21:31:00
-
如图不同的编号对应不同的防水做法，具体的防水做法要根据图纸设计查看编号确定的
2018-04-04 21:28:47
