liuhj
2014-04-09 19:17:47
|
钢筋算量GGJ2013
|
4102查看
2回答
为什么正交轴网上的板受力筋布置好后是斜的？
正交轴网上布置绘制的矩形现浇板/筏板中用单板--XY方向布置的板受力筋是斜的，不是正交的，如何处理？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
原因分析：绘图界面有两个轴网，一个是正交轴网，一个是旋转了角度的正交轴网，板受力筋单板--XY方向布置时参照轴网选择的是旋转了角度的正交轴网，所以钢筋是斜的。
方案一：重新用XY方向布置，选择参照轴网为没有角度的正交轴网；
方案二：XP系统：如果选择的是正交轴网还是这样，调一下硬件加速。
2014-04-09 19:17:47
-

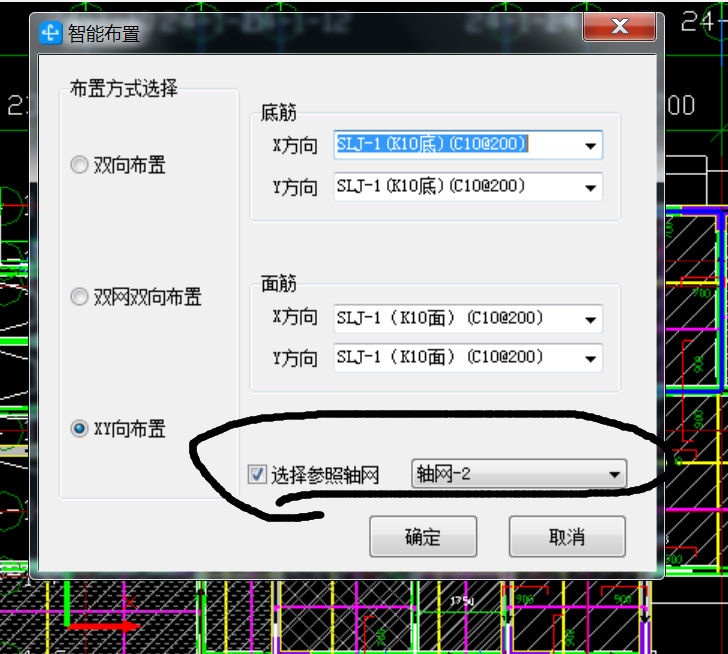

画板的时候更换参照轴网。如图：
2018-09-15 10:56:28
