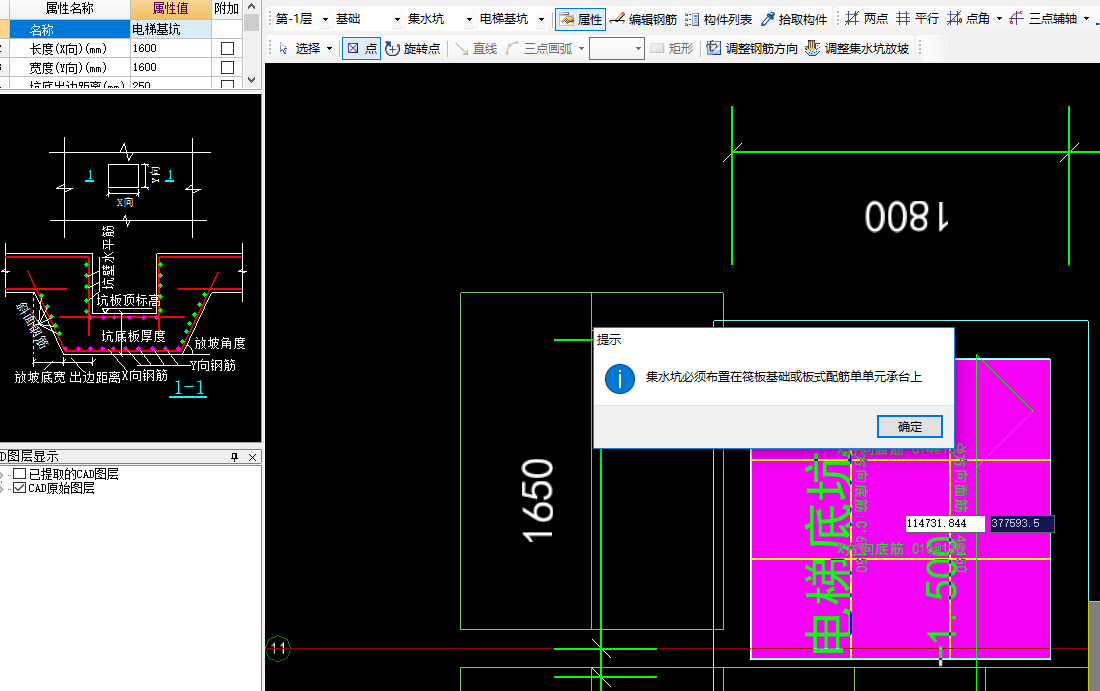

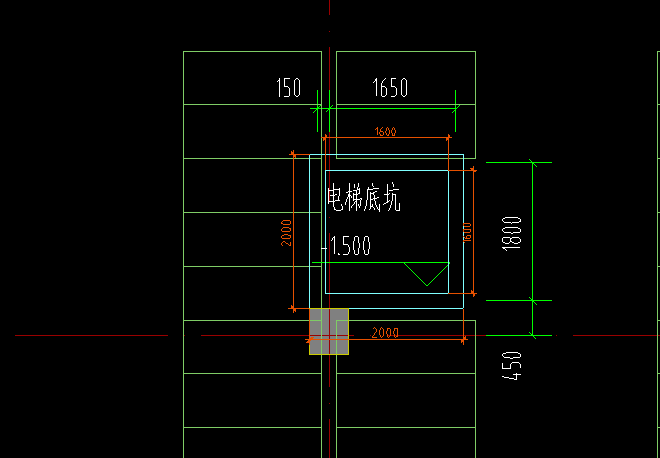

电梯基坑的标高图中给的-1.5，电梯基坑设置好后我为什么绘制不上？
全部回答
(5)
首答仅用{{minutesHtml}}
-
一定要先满布筏板后再布置集水坑才可以的。
把集水坑（电梯基坑）布置到筏板中。
电梯基坑的标高-1.5m就是比筏板基础的标高低1.5m呀。2018-04-14 09:02:53
-

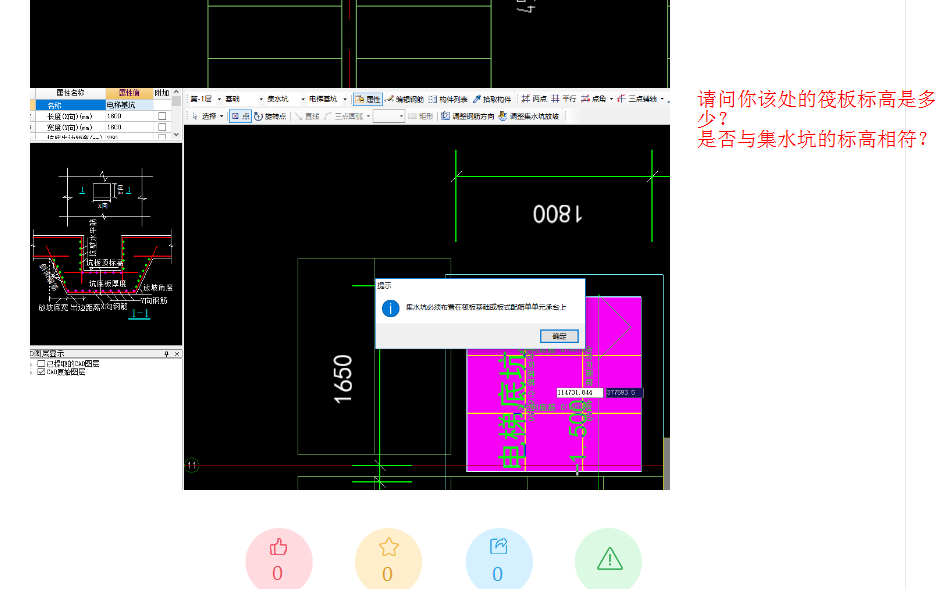

集水坑必须绘制在筏板上，你的筏板在-3.7 你的集水坑得在筏板底，你的标高不对， 建议你单独用剪力墙以及筏板布置电梯井
2018-04-14 09:03:04
-
2018-04-14 09:03:51
-
你好：这种电梯基坑使用筏板和剪力墙定义，不要用集水坑定义。
2018-04-14 09:05:43
-
答；标高问题，如果你的筏板布置是-3.7米，集水是-1.5米，两构件立体三维不相交，是布置不上去的，筏板是集水坑的父图元，两个构件在立体相交才能布置的。目前集水坑，一、可以布置在筏板上，二、可能布置在承台上。你的问题是设计图的看图识图，标高设置，先搞清建筑图与大样图的标高关系才能布置上去的。
2018-04-14 09:14:11
