小猪闹闹
2018-04-19 10:20:50
|
广西壮族自治区
土建
|
1949查看
4回答

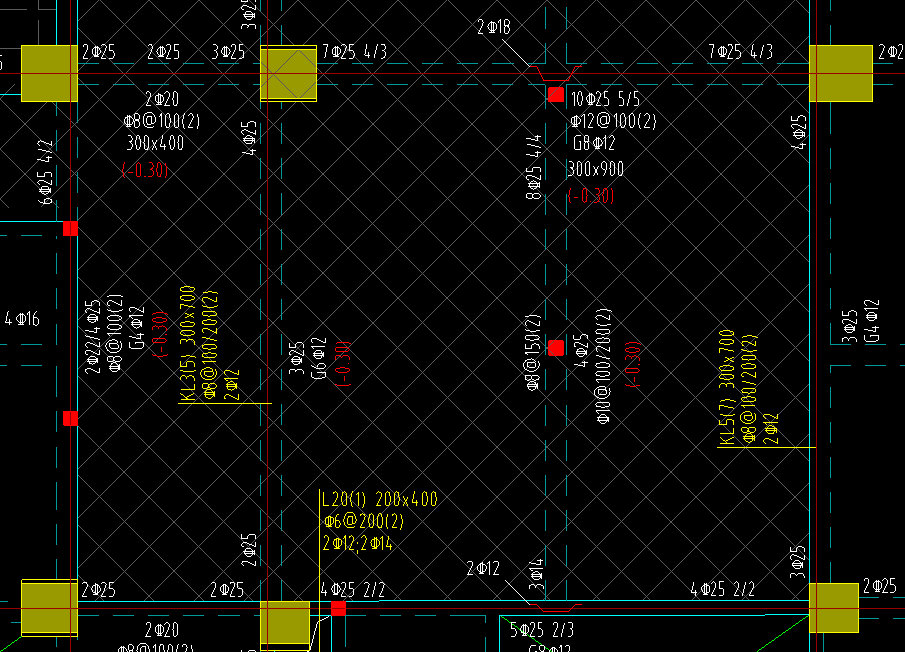

老师，下图降0.3是指梁降0.3还是板降0.3？如果是梁降的话是整个梁都降还是某跨降而已？
老师，下图到处都有降0.3，是指梁降0.3还是板降0.3？如果是梁降的话是整个梁都降还是某跨降而已？如何从标注上区分是梁降还是板降？如何区分是整条梁降还是某一跨降？这0.3就是随便一写就丢在那，那里有好几根梁，好几块板，到底是指梁降还是板降？
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳现在这张图是梁的结构图 所以是指的梁降高度 在集中标注处就是整体下降 在原位标注就是当跨的下降
2018-04-19 10:23:31
-
这是梁顶不层顶底0.3呀。
至于板的标高，你要看说明的，看是不是有填充斜网格的板块标高多少的说明。2018-04-19 10:21:48
-
你好：标高输入在括号内时，就是楼层标高降0.3，如果不在括号内就是-03的标高
2018-04-19 10:22:33
-
梁降0.3,原位标注哪跨有就哪跨降，集中标注有就全都降，一般降板CAD图会有别的填充图案提示的。
2018-04-19 10:26:49
