大佬，求救！

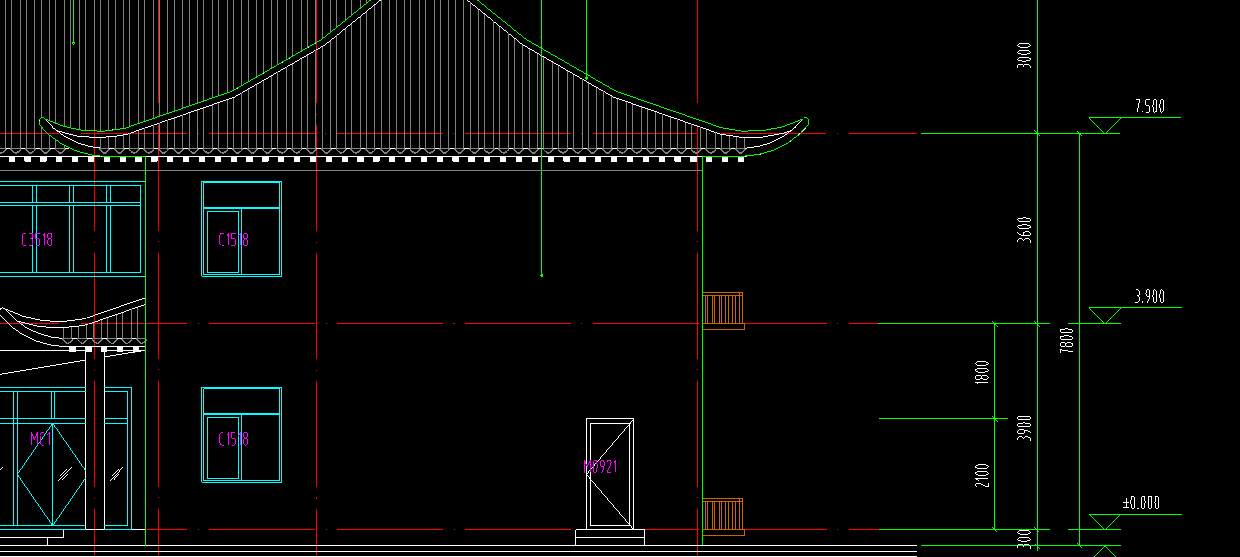

请问下这个地梁，是不是一楼。如果是的话，该层说明写的无楼板，是不是图纸描述有冲突？如果该层的“楼板”指的是地板，那该层顶板我是否应该看二层板配筋，可是二层板配筋跟一层的建筑平面图又有一些不同。所以我就困惑了，麻烦大神指点！谢谢！
全部回答
(7)
首答仅用{{minutesHtml}}
-
地梁的顶标高是-0.05，在基础层布置
2018-04-23 10:20:48
-
如果地梁指的是基础层，那一层的标高怎么没有给
2018-04-23 10:21:37
-
2018-04-23 10:23:47
-
如果一层的“楼板”指的是地板，那一层顶板我是否应该看二层板配筋，可是二层板配筋跟一层的建筑平面图又有一些不同。所以我就困惑了，麻烦大神指点！谢谢！
2018-04-23 10:26:00
-

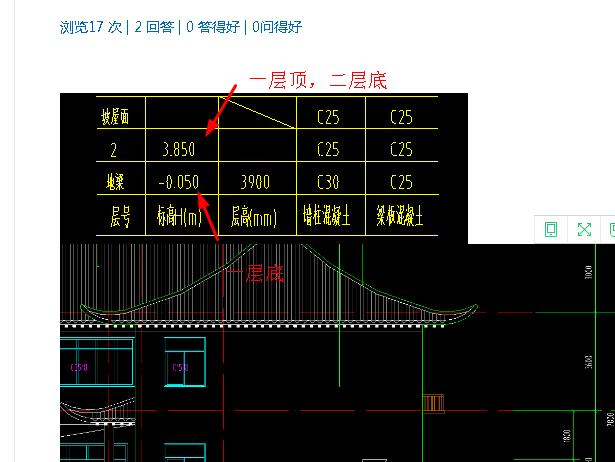

楼层设置成基础（基础底标高~-0.05）-首层（-0.05~3.90）-二层（3.90~7.50）-屋面层（7.50~实际）。像这种坡屋面结构部分到二层就能在软件中布置完。地梁构件绘制在基础中，首层是没有现浇板的（室内回填、混凝土地面），实际二层的板就是首层的顶板/二层的底板。
2018-04-23 10:26:12
-
地梁构件设置在基础中，那岂不是地下了，如果是地下的，那一楼的构件在哪儿看，我觉得是图纸命名有问题。这个地梁就是指的一层。我的理解对吗？如果不对请大佬们指点！谢谢！！如果我画一层的顶板，那我根据二层的板配筋来画，可是二层板配筋图跟一层的建筑平面图有差别，这时我应该怎么处理呢，
2018-04-23 10:29:45
-
地梁的位置在-0.05处可在基础层顶或首层底布置，你未提供结构图，如果首层是架空的，那么在首层底部应有板，如无板配筋图请看二层板标高如果为 -0.05就可以参照，如果不是请报告领导征询设计意见，望采纳谢谢
2018-04-23 11:27:58
