cad识别板筋，如何根据板厚输入不同钢筋
原图所有的板底钢筋都画出来了，有小部分板底钢筋是有单独标注的，问题是有什么简单的办法在统一输入未标注的板底钢筋的钢筋型号的时候，根据板厚不同分别输入请各位老师指教
补充问题：您好，我是问cad识图的时候。 如果直接应用同名板，有些特殊标注了钢筋型号的钢筋就和默认的不一样了。
全部回答
(2)
首答仅用{{minutesHtml}}
-

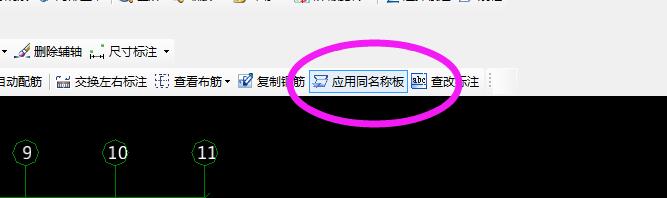

这个很简单啊您不同的现浇板的厚度，您布置双向钢筋就可以的啊您100的板筋布置好以后，您应用到同名称板，就可以的同理120的，也是这样的，但是负筋是需要您自己绘制的，这个是不能应用的
2018-04-25 18:25:16
-

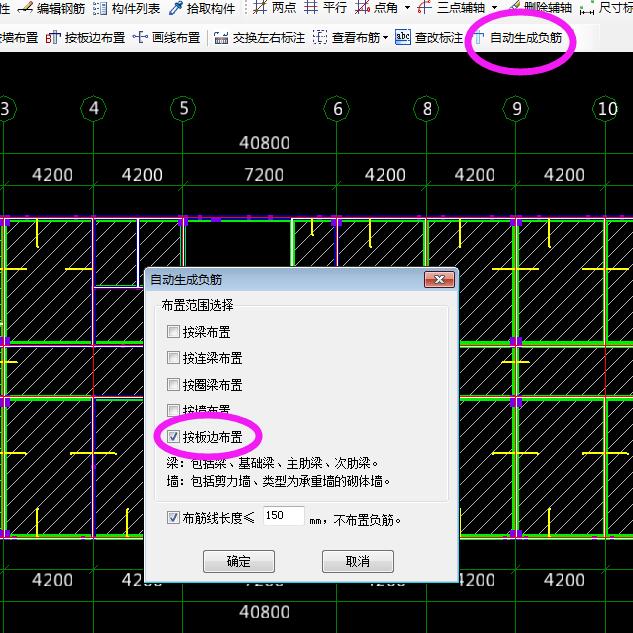

或者负筋您可以用自动生成
2018-04-25 18:25:54
