GTJ2018如何设置斜墙

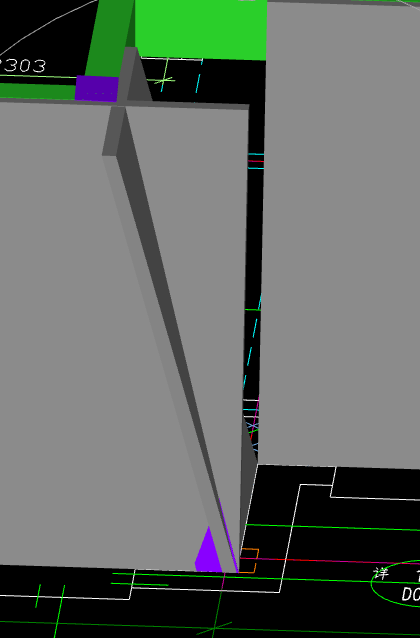

如图，这种斜墙该如何设置？
全部回答
(1)
首答仅用{{minutesHtml}}
-

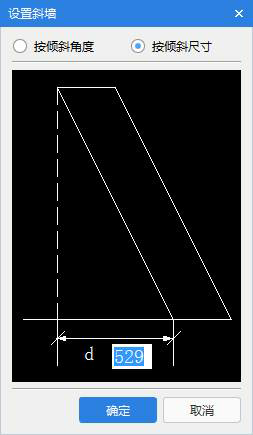

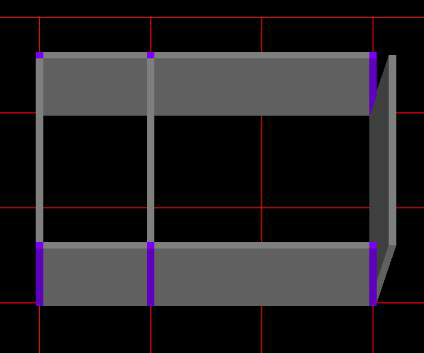

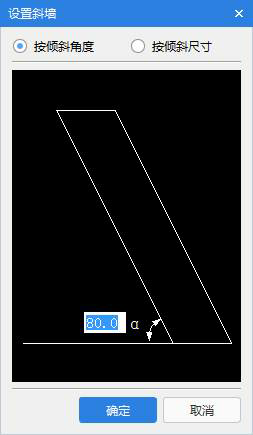

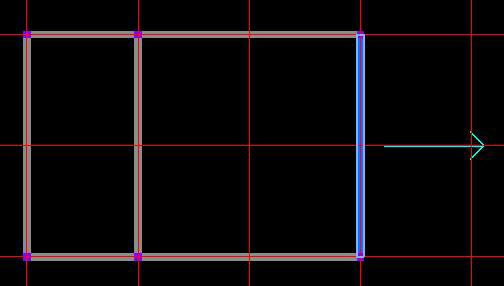

已采纳操作步骤【第一步】：在“墙二次编辑”分组中选择“设置斜墙”功能；【第二步】：点选需要变斜的墙图元，右键确认选择，弹出“设置斜墙”对话框；见下图1【第三步】：选择生成方式，点击确定确认。按倾斜角度：输入墙的倾斜角度α，0<α≤90 ；按倾斜尺寸：输入d的值，0≤d≤50000；见下图2【第四步】：按鼠标左键指定墙的倾斜方向，斜墙生成。见下图3生成斜墙如下图：见下图4说明1、适用构件：剪力墙、砌体墙、虚墙、幕墙 （包括弧形墙、拱墙、不包括参数化墙、异形墙）2、设置斜墙只能把已有直墙变斜，不能直接绘制斜墙；3、墙上的墙面、墙裙、踢脚、保温层、墙垛，在墙图元设置斜墙后会自动随墙变斜。
2018-05-03 11:36:16
