斜屋面的梁板怎么画，钢筋怎么布置？
斜屋面怎么建模？
全部回答
(4)
首答仅用{{minutesHtml}}
-
先正常画梁、板，然后定义斜板，最后用平齐板顶功能，是斜板下的墙、柱、梁都平齐到斜板顶标高。
2018-05-04 13:52:34
-
梁先正常布置。然后布置板，然后将板进行合并，然后按照屋脊线进行分割板，然后布置钢筋，然后进行三点定义斜板。然后进行平齐板顶，让梁等构件和板平齐即可。
2018-05-04 13:52:39
-

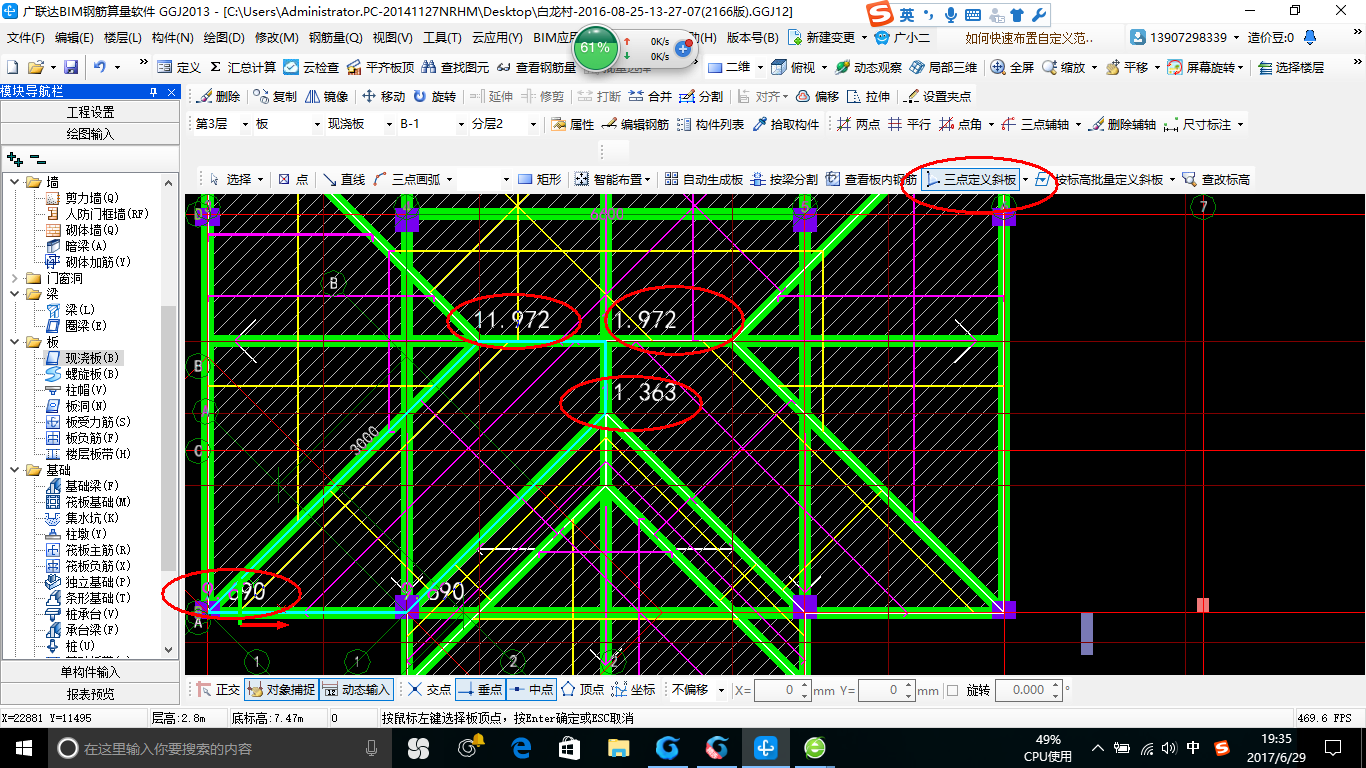

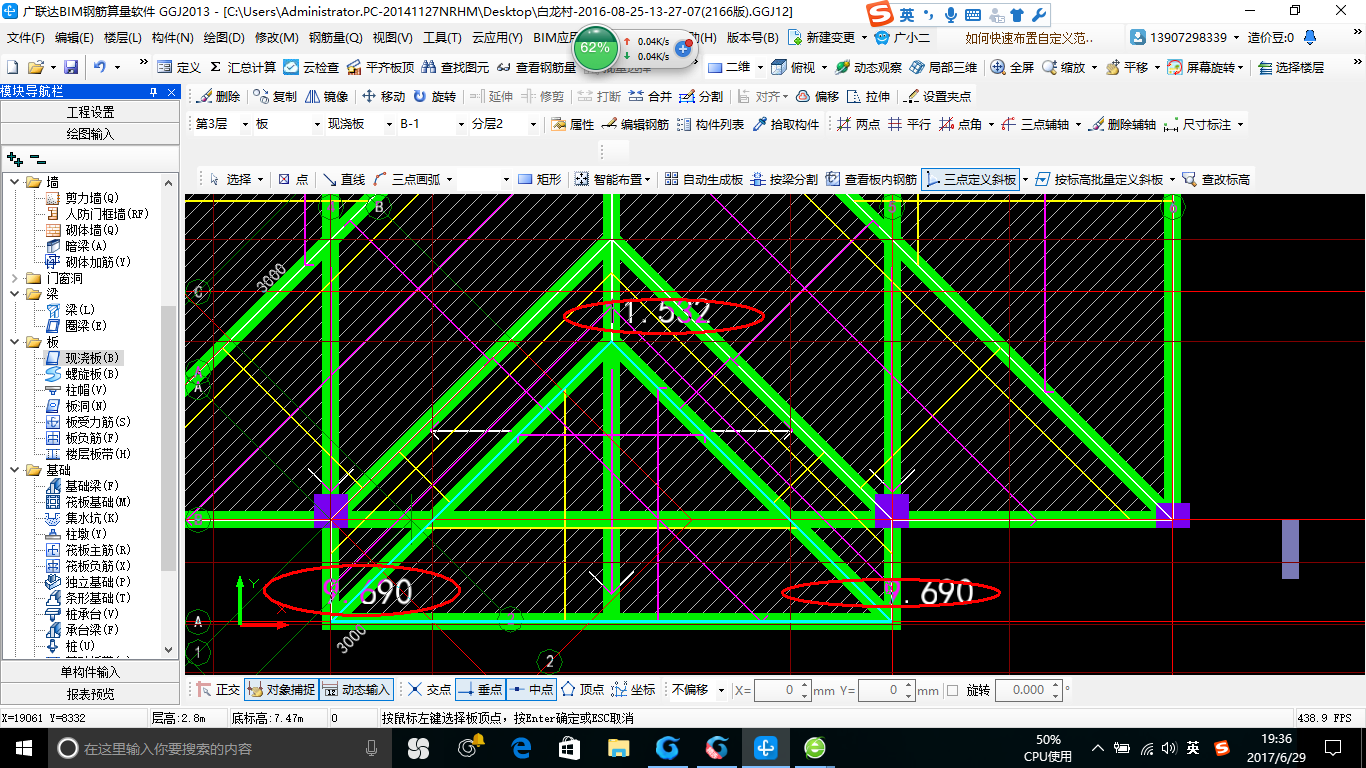

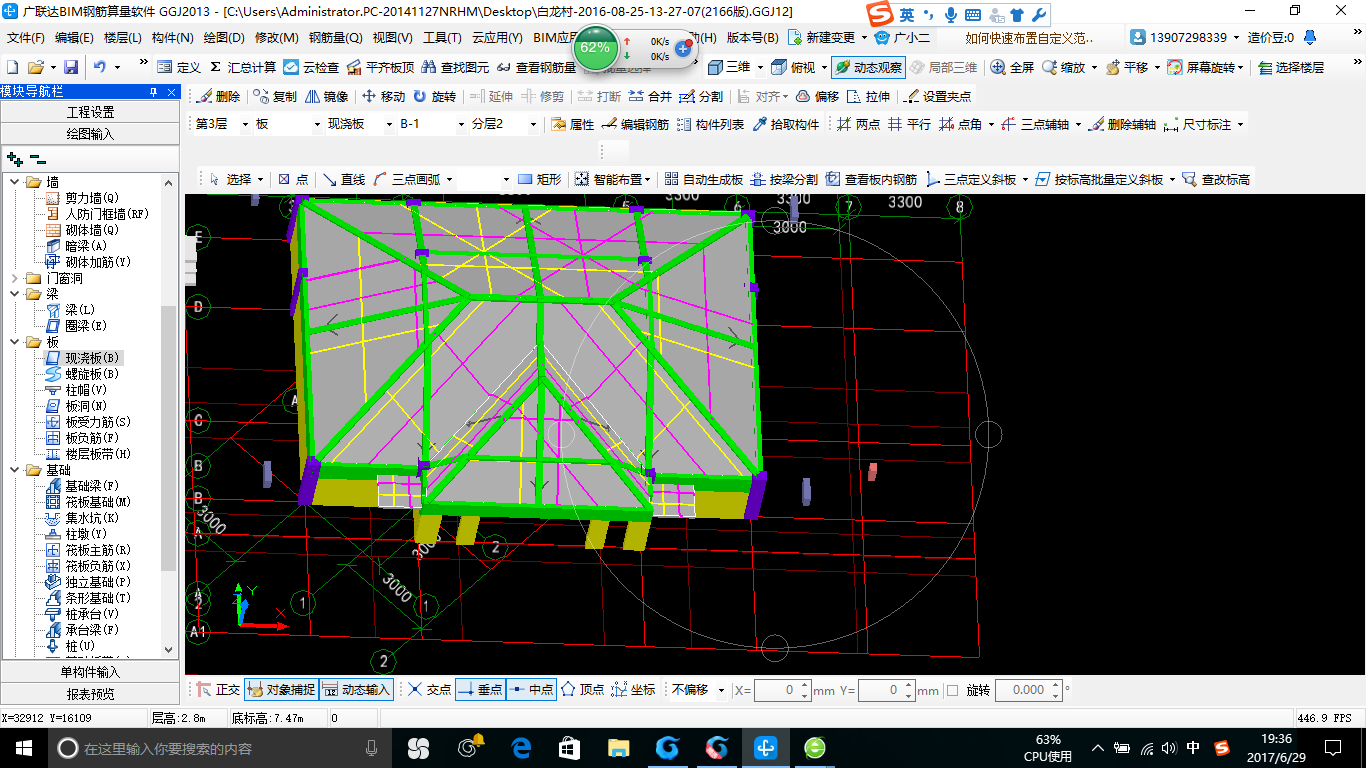

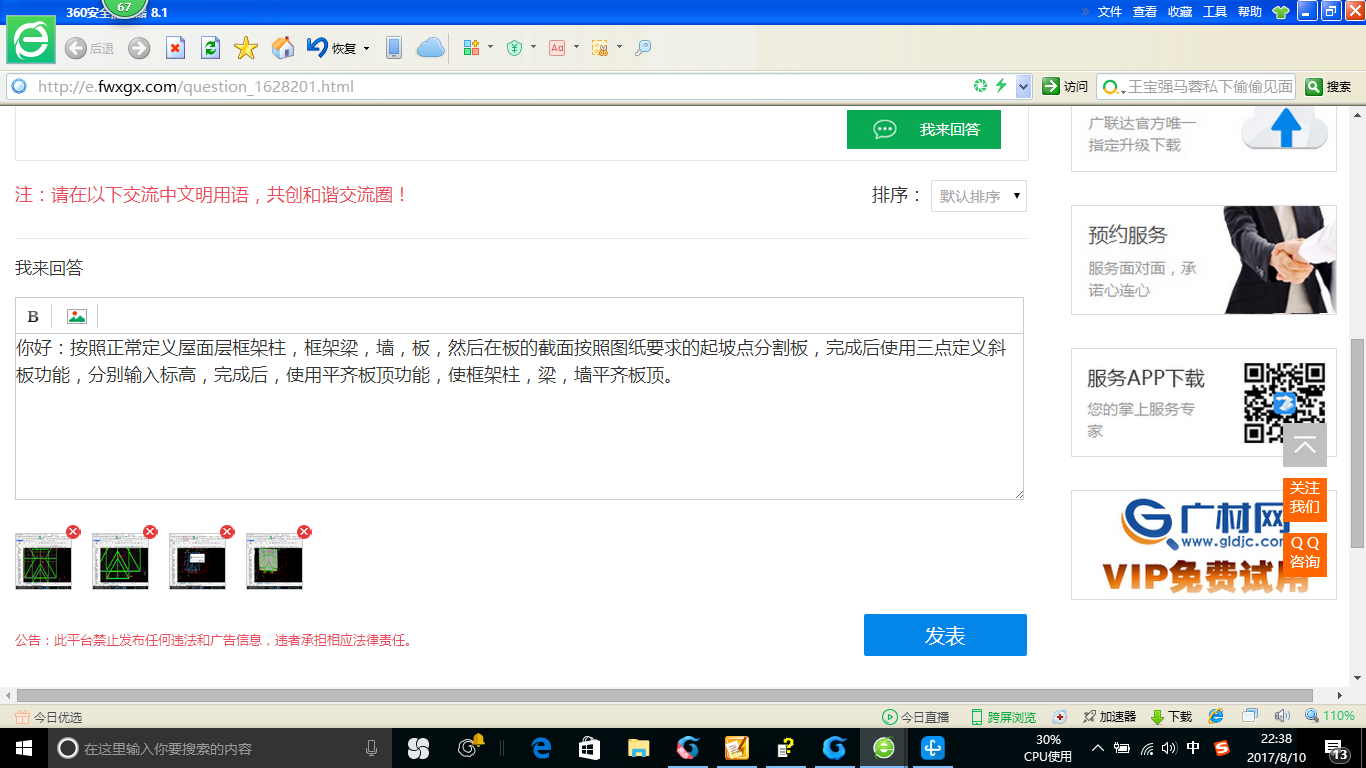

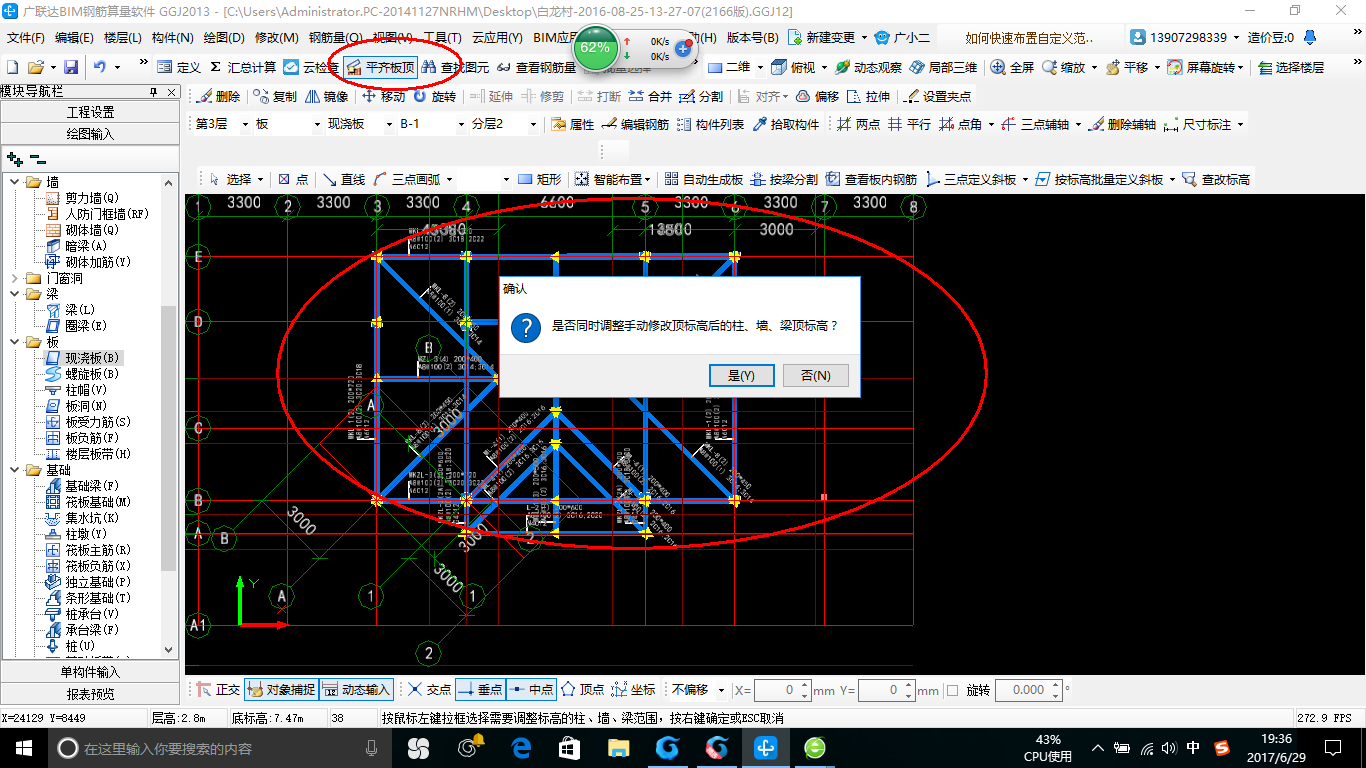

你好：见附图
2018-05-04 13:54:02
-

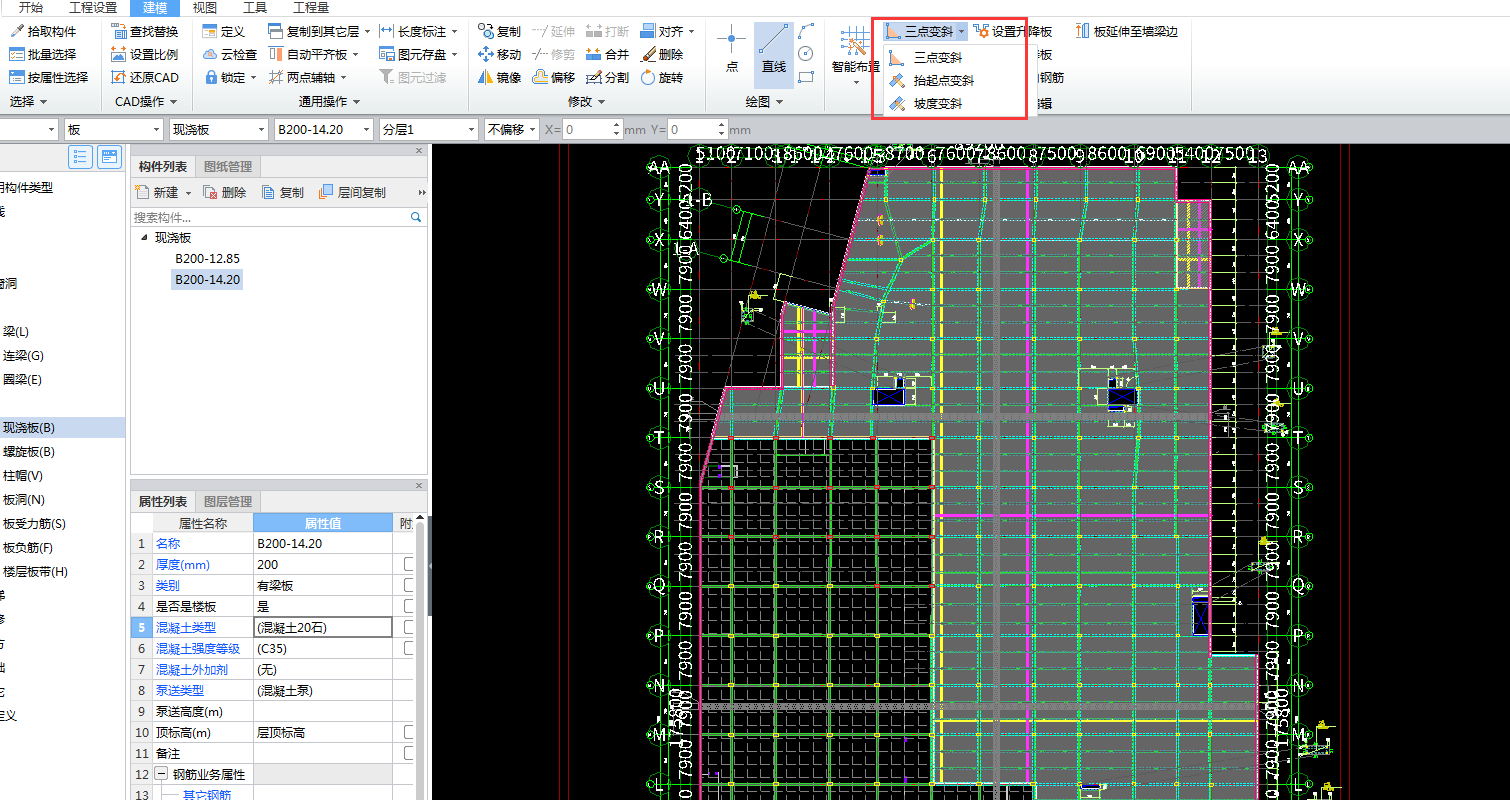

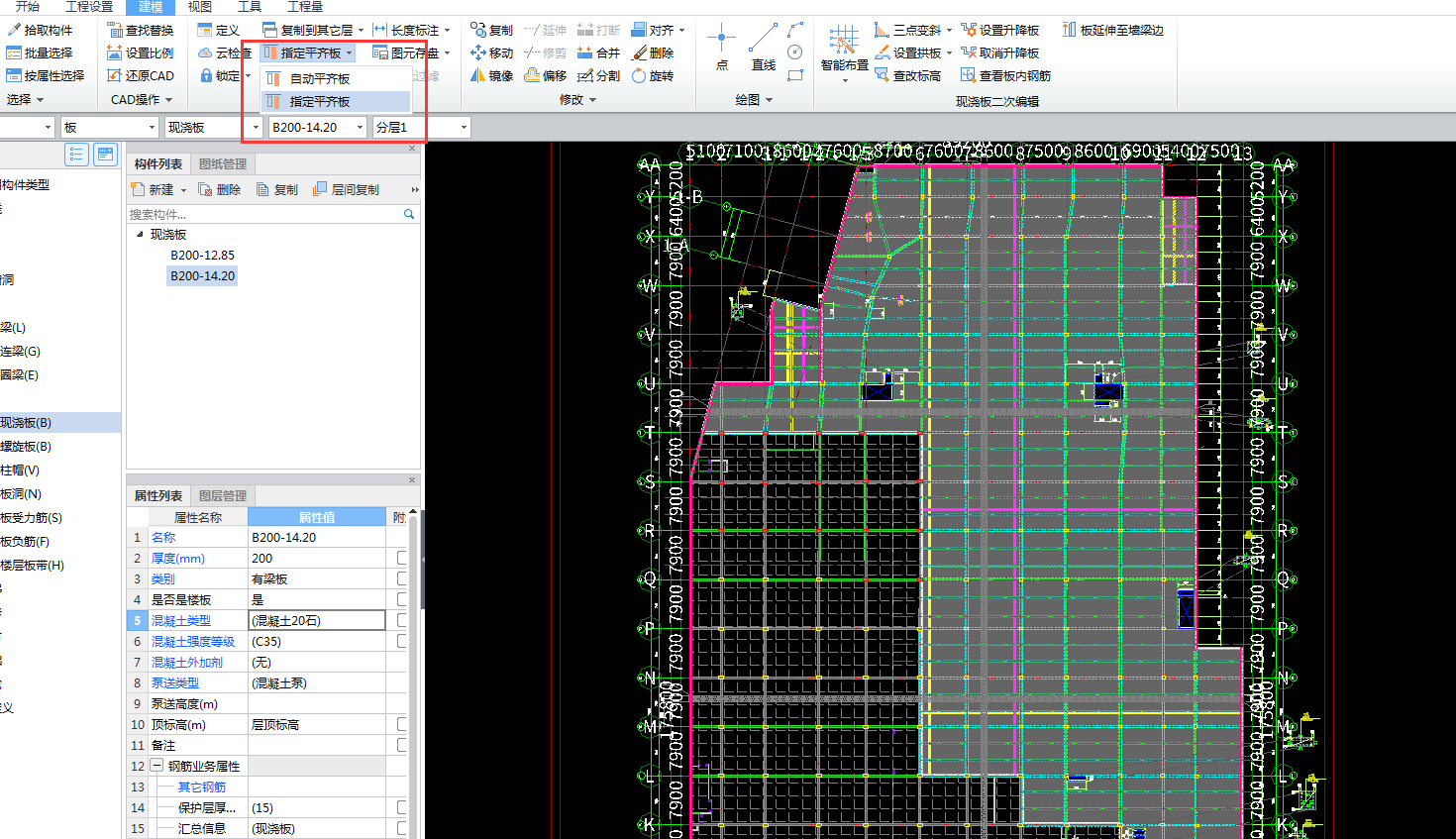

先按正常高度绘制梁和板，然后采用“板”构件下的“三点变斜”功能，把砼板设置成斜板（详见下图1），最后在“板”构件下使用“指定平齐板”功能，把梁、墙等构件顶标高对齐板的高度（详见下图2）。
2018-05-04 13:58:24
