板负筋标注
老师，您好！在钢筋软件GGJ中，我在计算设置与属性编辑器中都对板负筋标注进行了设置，部分柱的板负筋的标注是从中心线进行尺寸标注，但是当布置在梁、部分柱的范围中标注是从支座外开始，请问这个问题如何解决？

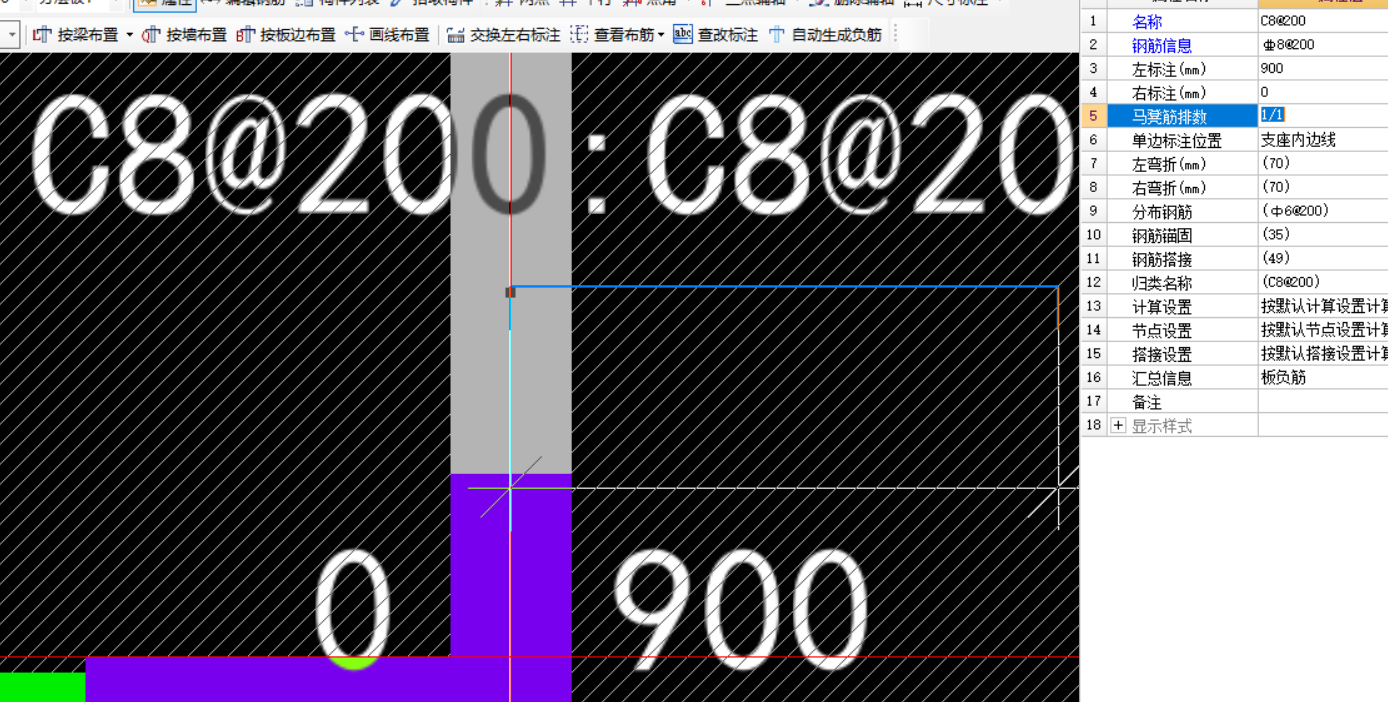

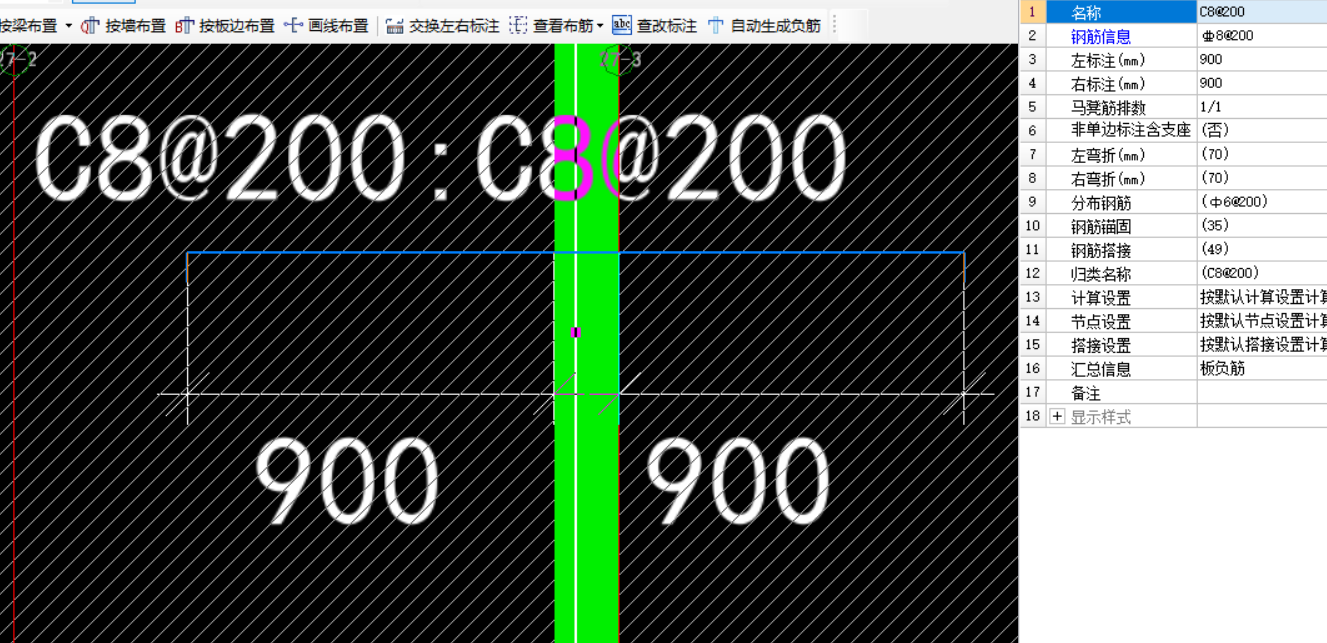

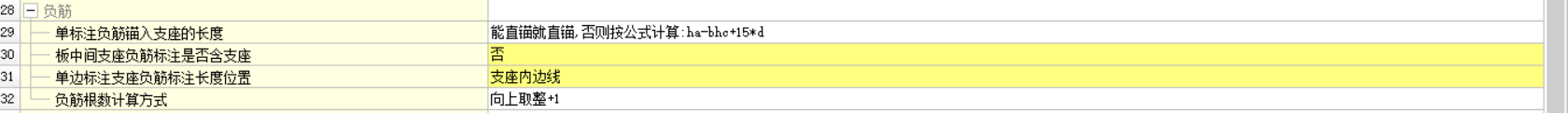

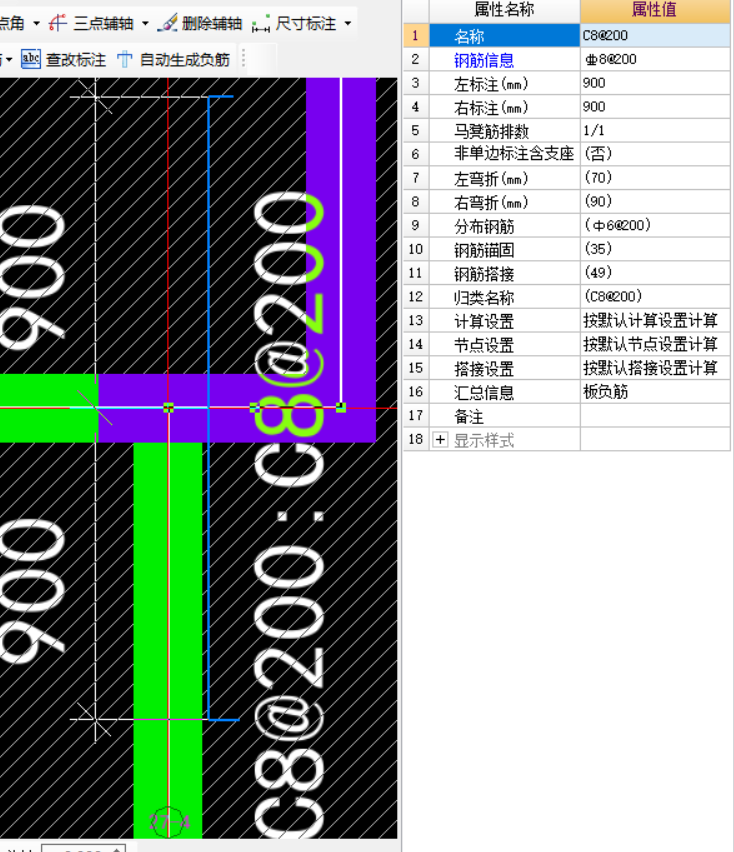

补充问题：老师，您好！感谢您的回答，但是刚刚看了您的回答，我还是无法解决出现的情况。下面附上几张照片，以便老师能更好的针对此类出现的问题给与解答，问题困扰许久，但学识浅薄无法解决。愿老师能解答学生这个问题，感激不尽。
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳你好：说明你的柱子里没有剪力墙或者梁，软件里板的支座必须是剪力墙或者梁，否则负筋不能正确识别支座。画梁时画到轴线交点，不要画净跨。暗柱时暗柱内画上剪力墙就可以了。
2018-05-14 16:38:32
-
不会的负筋的计算是根据您给出的设置计算的您设置是外边线，就是外边线的标注您设置的是内边线，就是内边线的标注的不会是相同的负筋，在不同的位置，尺寸不一样除非是支座的识别不一样
2018-05-14 16:29:44
