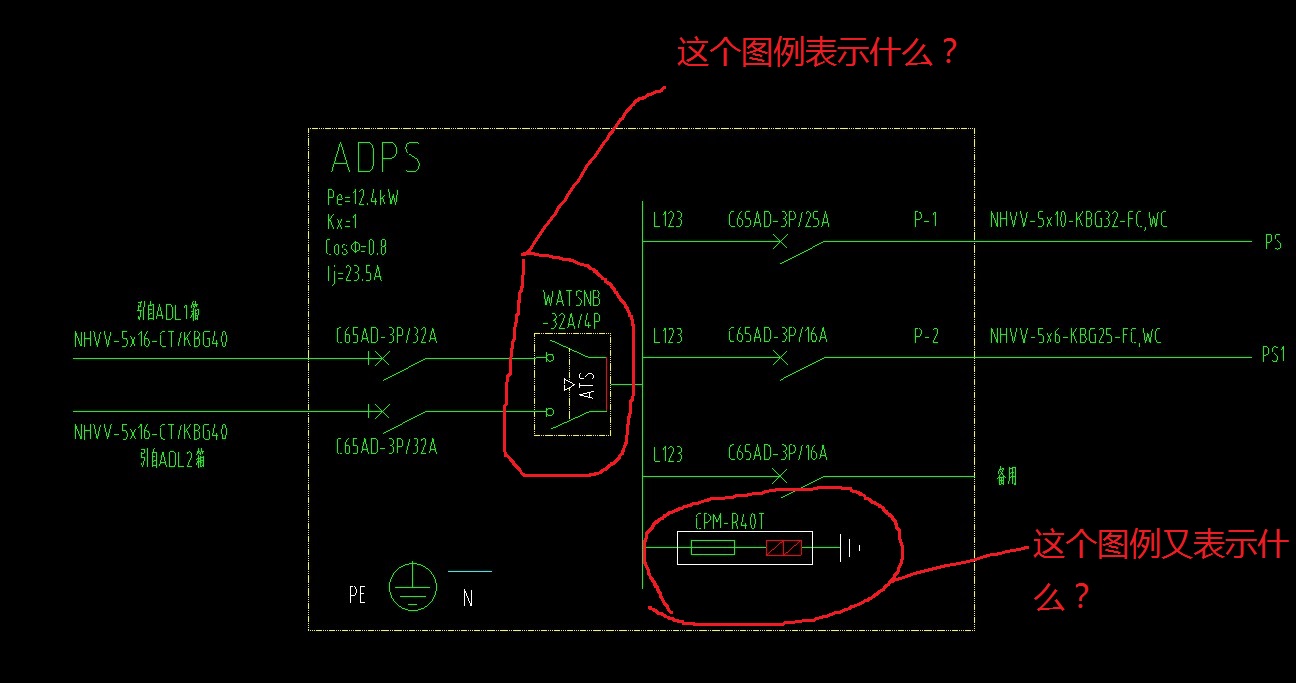

老师，下面图例表示什么，为何图纸说明那里总是漏掉一些重要的图例
老师，下面图例表示什么，为何图纸说明那里总是漏掉一些重要的图例
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳答：你说的不是图例，一个是双电源切换装置，一个是《浪涌保护器》，只有厂家在考虑《ADPS》配电柜产品报价时，才考虑的问题。
2018-05-15 12:06:44
-
上边那个是双电源切换开关标志。下边的那个是零线接地标志。。 配电箱是成套供应的，里面的配置只跟配电箱的价格有关。 配电箱里面的开关专业性太强，属于产品类范畴了，没有一个设计院会标注这些图例。。。。。如果你想学的更多的话，建议看一些电工系统原理类的专业书籍。这说明你的学习欲望还是很强的。
2018-05-15 08:21:46
-
2018-05-15 08:32:43
-

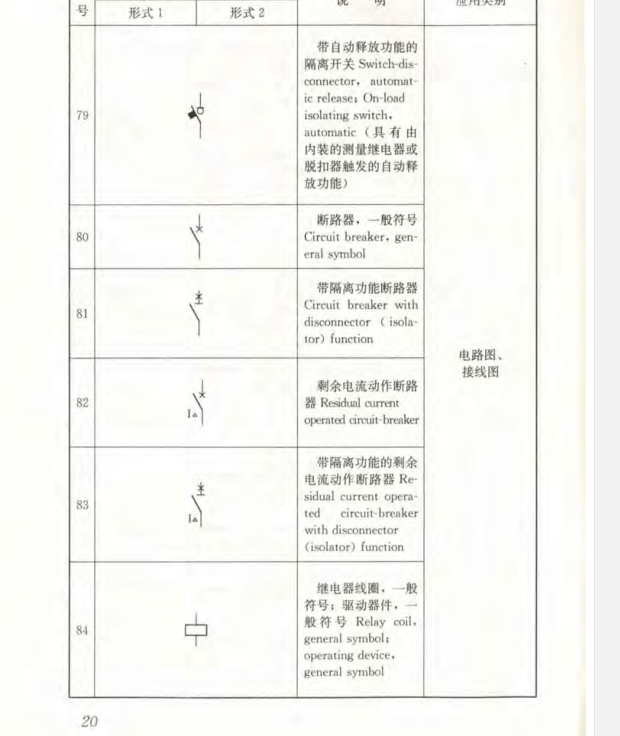

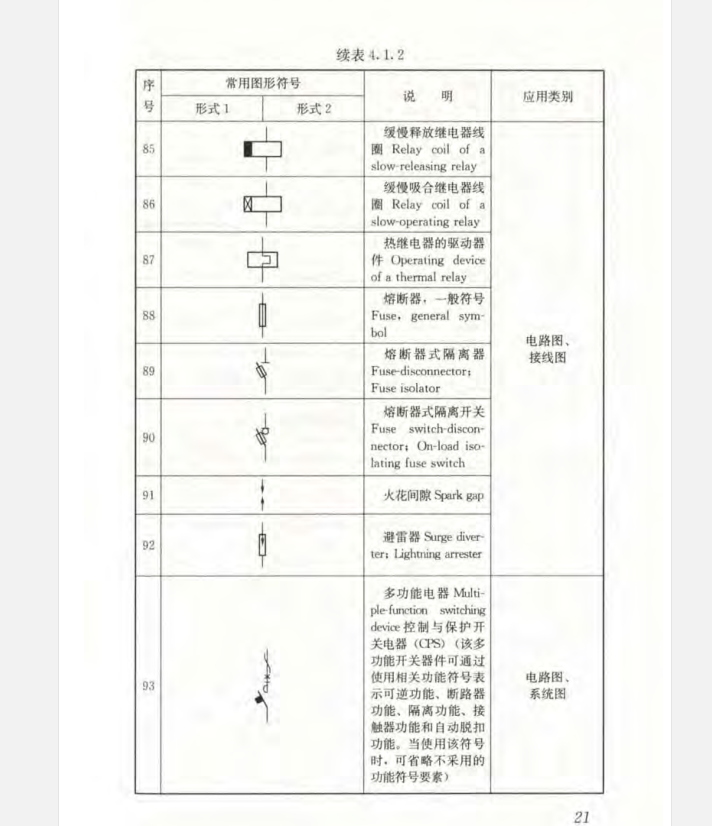

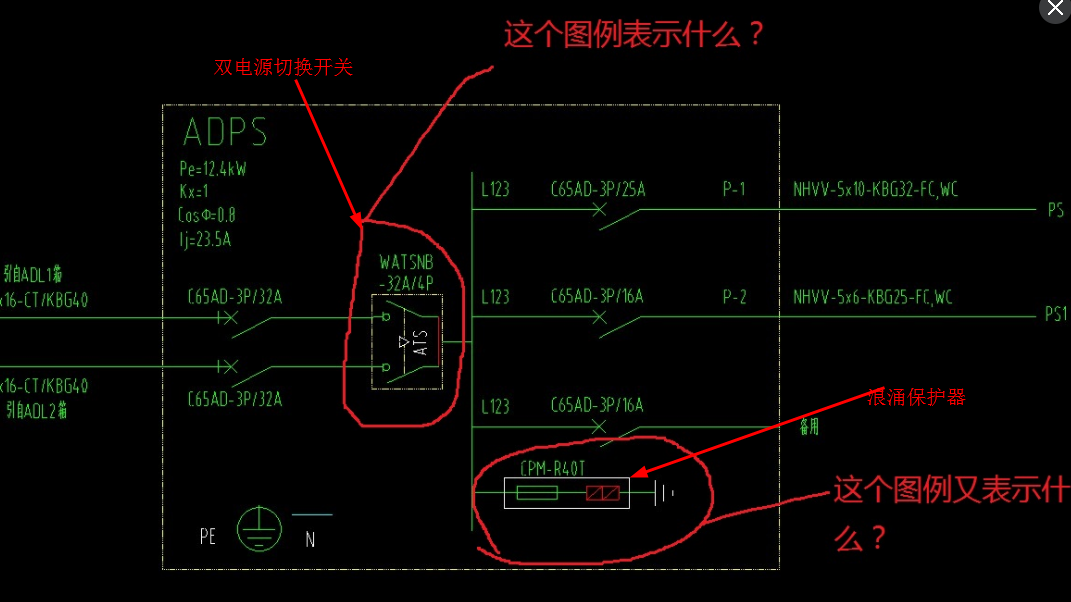

你好，附图标注
2018-05-15 08:40:59
