铁春桃
2018-05-22 13:01:02
|
云南省
土建
|
1142查看
5回答

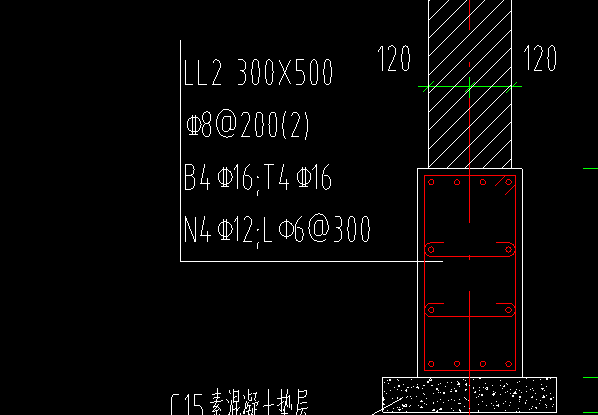

请问图片中的钢筋信息分别是什么意思？要如何绘制？
全部回答
(5)
首答仅用{{minutesHtml}}
-

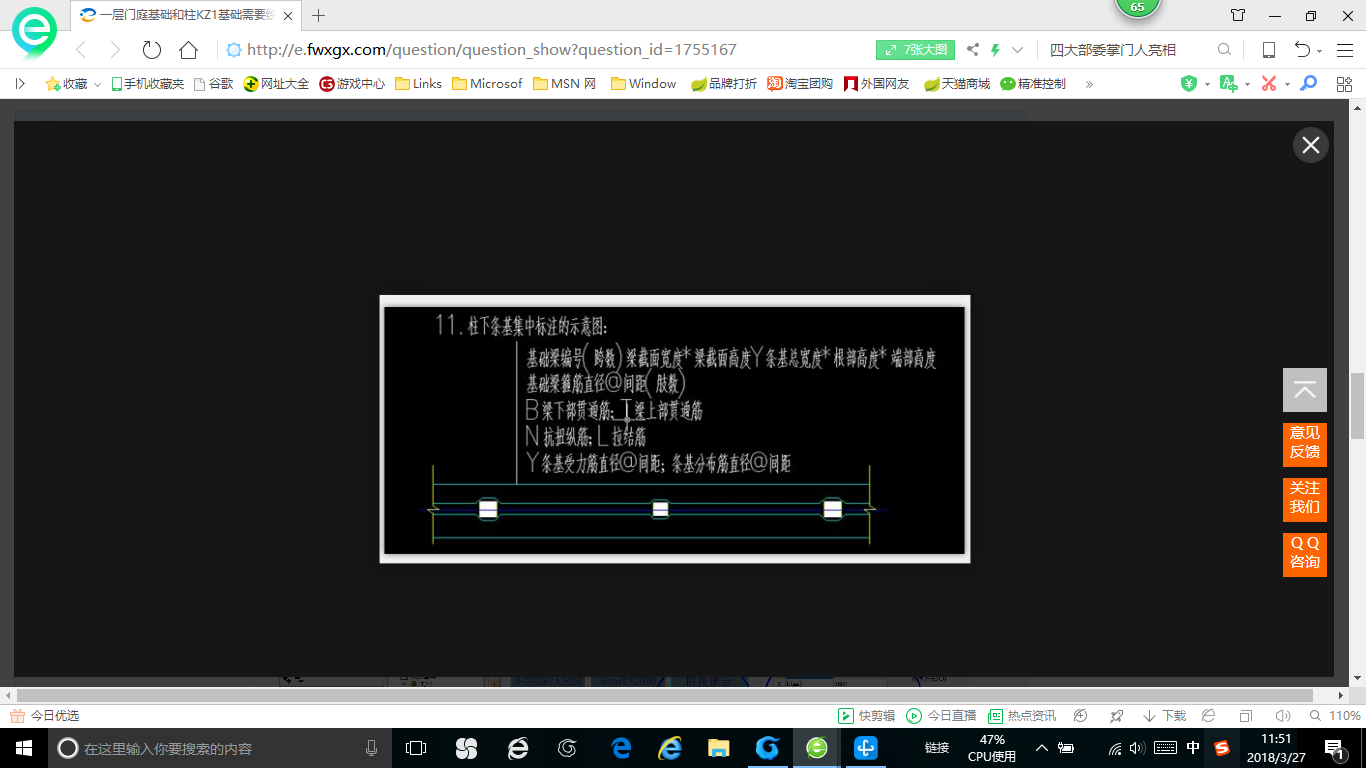

图片供你参考。
2018-05-22 13:05:26
-

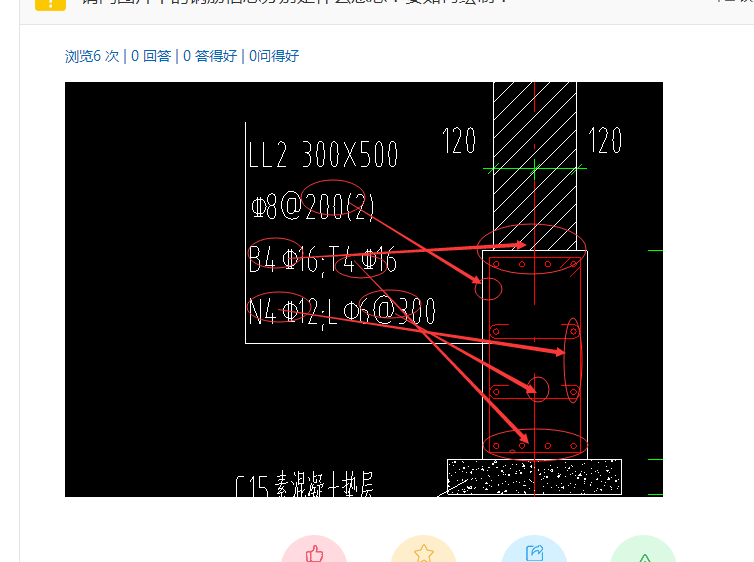

这是个基础连梁，从上至下分别是：箍筋信息，Ｂ和Ｔ是指上部和下部钢筋，Ｎ是侧面抗扭筋，后面是拉筋
2018-05-22 13:05:29
-
你好：这是基础连梁，定义基础梁，用直线绘制。
2018-05-22 13:10:15
-
LL2 300*500表示基础连梁2，规格高500*宽300mm。8@200（2）表示箍筋为三级螺纹钢筋直径8mm，间距200mm，二肢箍。B416表示基础梁上部钢筋为4根16mm三级螺纹钢T416表示基础梁下部钢筋为4根16mm三级螺纹钢N212表示基础梁的抗扭钢筋，为基础梁每侧各2根直径12mm的三级螺纹钢L6@300表述基础梁中间的拉结筋为直径2mm的圆钢筋，间距300mm
2018-05-22 13:21:02
-
这是基础梁，B代表下部钢筋，T代表上部钢筋，N代表侧面钢筋，L代表拉筋如果有帮助到你，请采纳点赞，谢谢
2018-05-22 13:50:25
