这个斜墙怎么画
斜着往上走 从地下车库 到一层的这个墙 还有地面 怎么画呢
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳
斜着往上走 从地下车库 到一层的这个墙 还有地面 怎么画呢

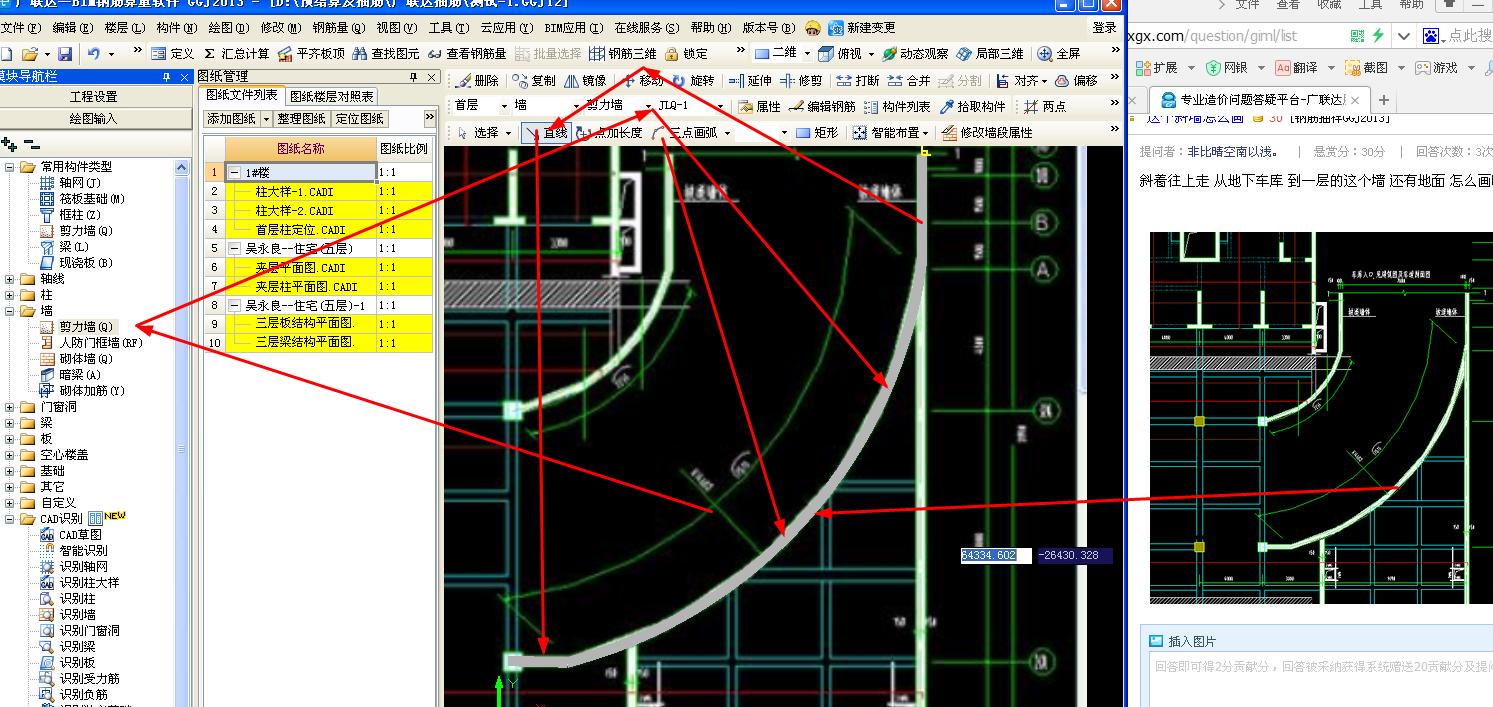

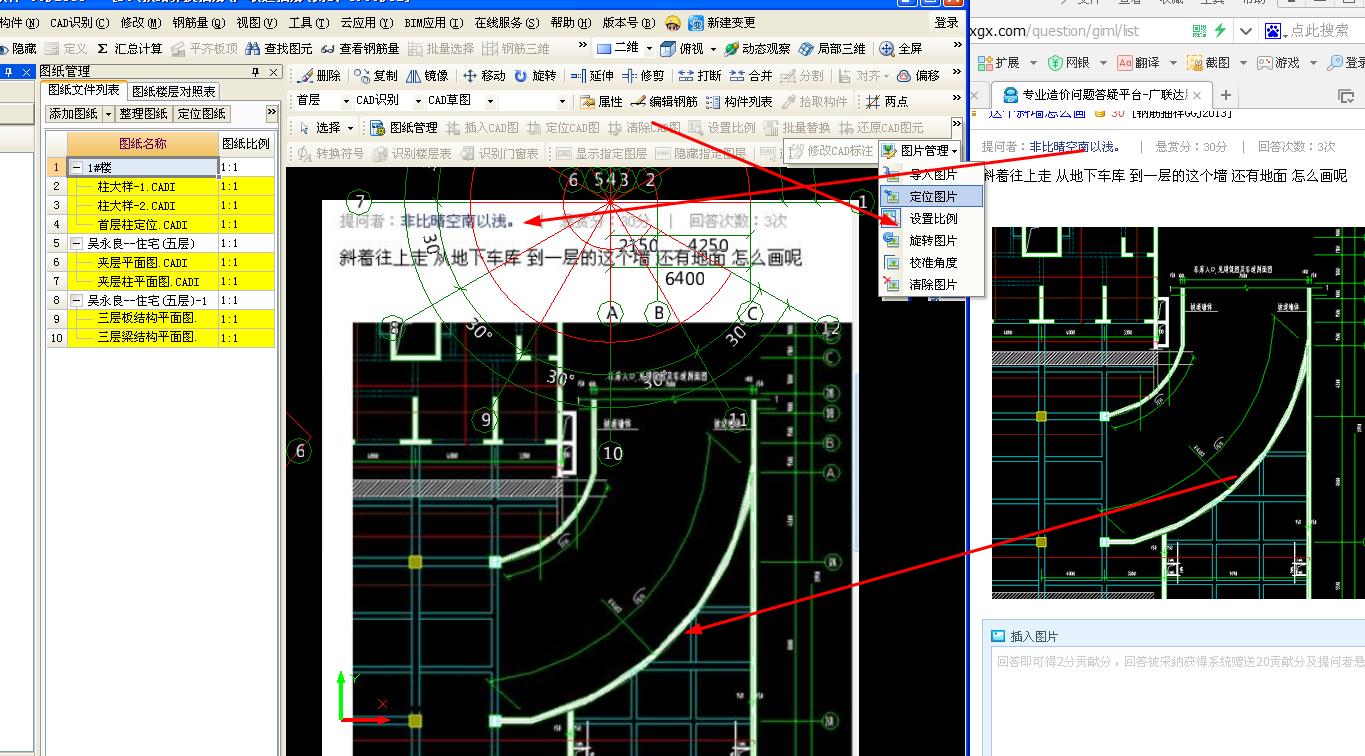

答：主要是设置墙的标高，分三段画，直线，弧线，直线。例如下图的画法：
2015-08-12 08:56:09
-

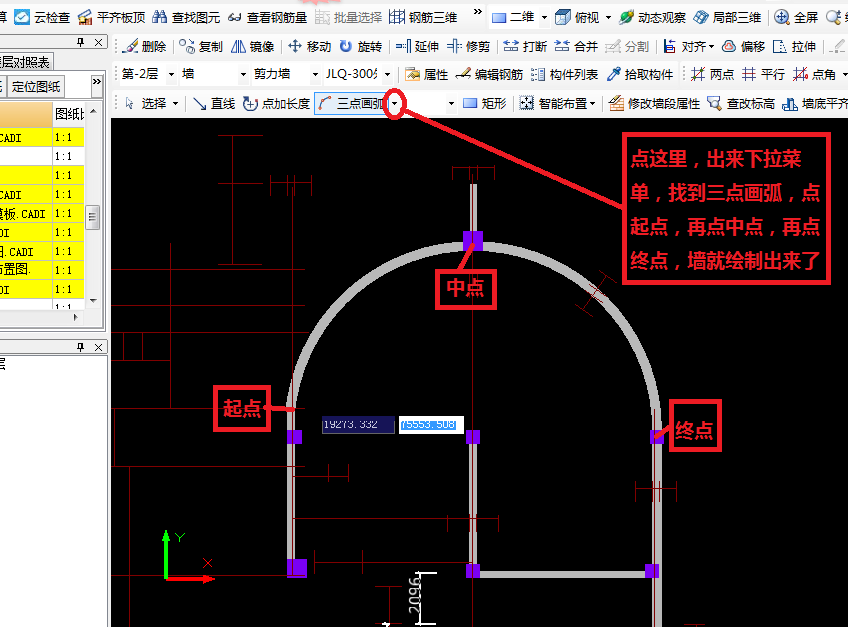

这是弧形墙，不是斜墙墙定义完成后，点三点画弧，出来下拉菜单，点一下三点画弧，看截图
2015-08-12 07:26:13
-
这不是斜墙，是弧墙，设墙后沿弧线走就成了。
2015-08-12 06:42:41
-
手头没有软件，不能截图给你，

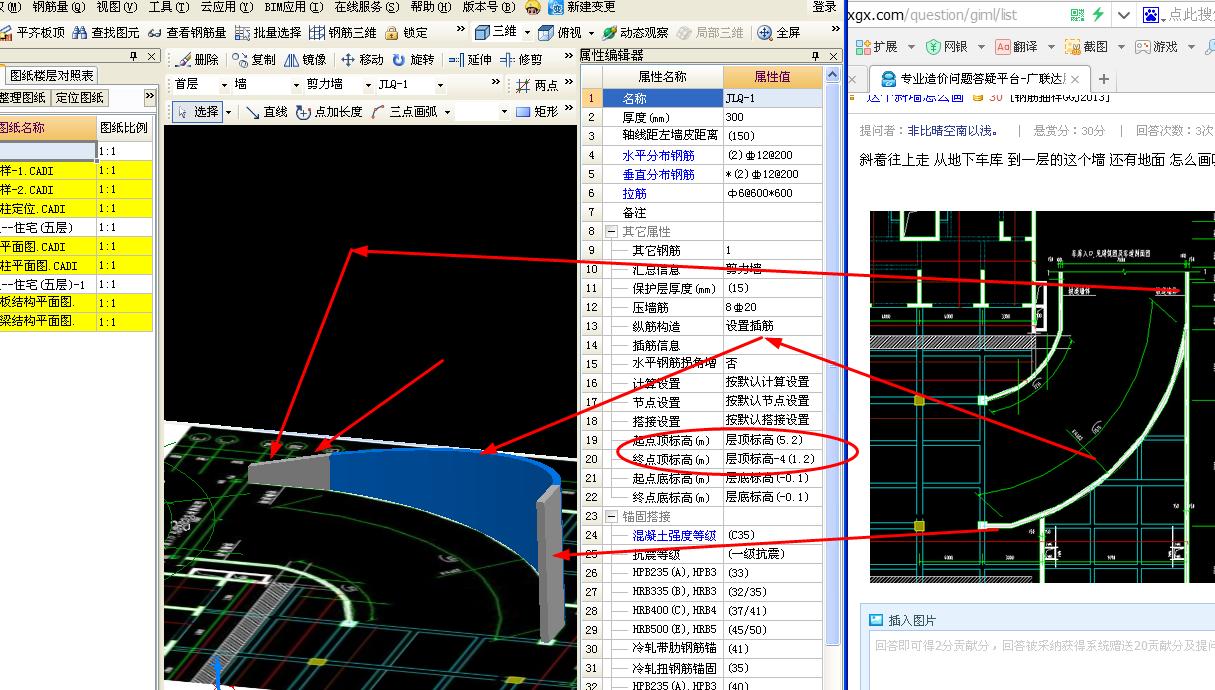

可以在属性里调整 ，那里面有墙 的起点顶标高，起点底标高，终点顶标高，终点底标高四个参数可调，应该能满足你。
2015-08-12 06:44:35
-
按弧形墙定义并正确输入标高值。
2015-08-12 09:47:21
-
坡车道要承载行车，还要承载这样的一面弧墙，好象不会这样设计的，该弧墙应该是连接至底板而坡车道承载于弧墙才对的。
2015-08-12 10:57:14
