请问钢结构中这个是什么意思？那个符号是什么意思？
请问钢结构中这个是什么意思？那个符号是什么意思？
全部回答
(5)
首答仅用{{minutesHtml}}
-

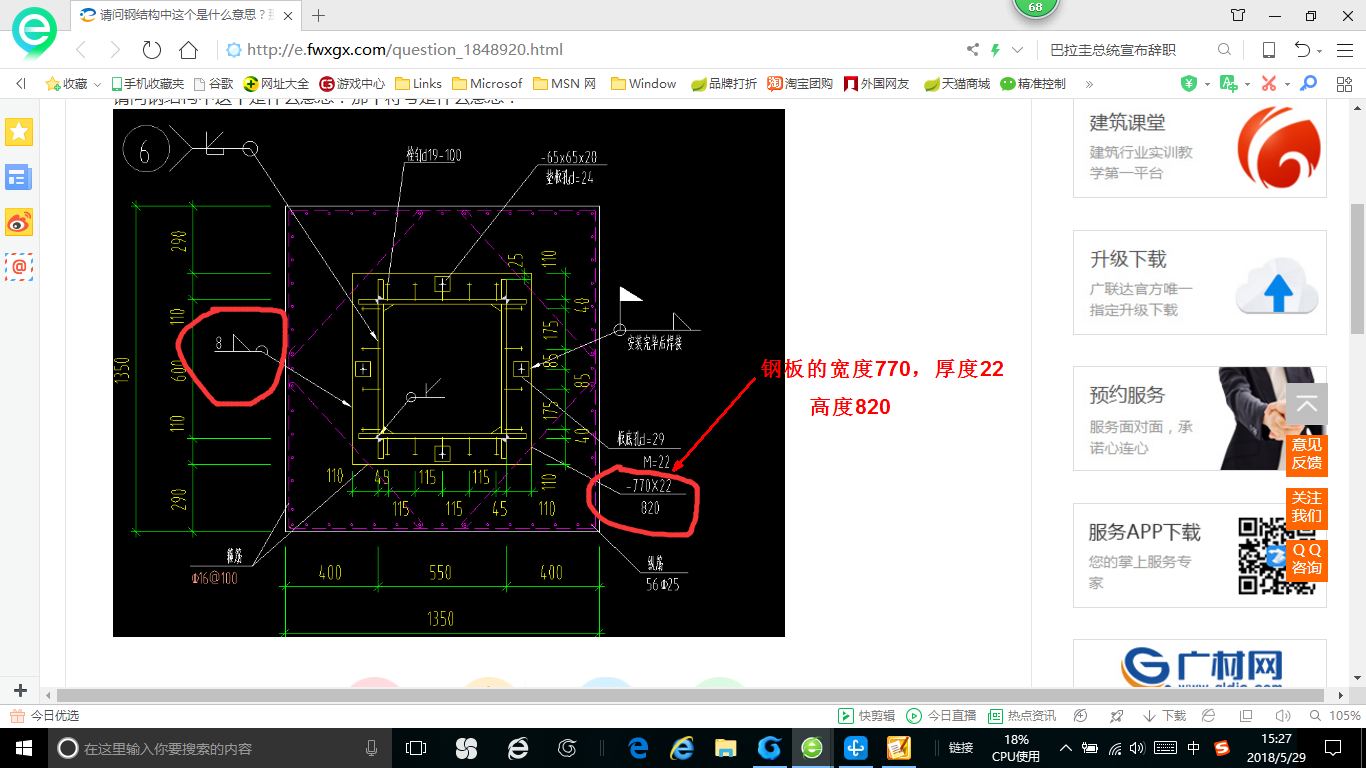

已采纳这是贴角焊标识，焊缝厚度8mm右下边是这块钢板的数据，22mm后的钢板，宽度770，长度820
2018-05-29 15:19:59
-
小三角表示的是焊缝的厚度，右边表示的钢板的尺寸及厚度
2018-05-29 15:23:16
-

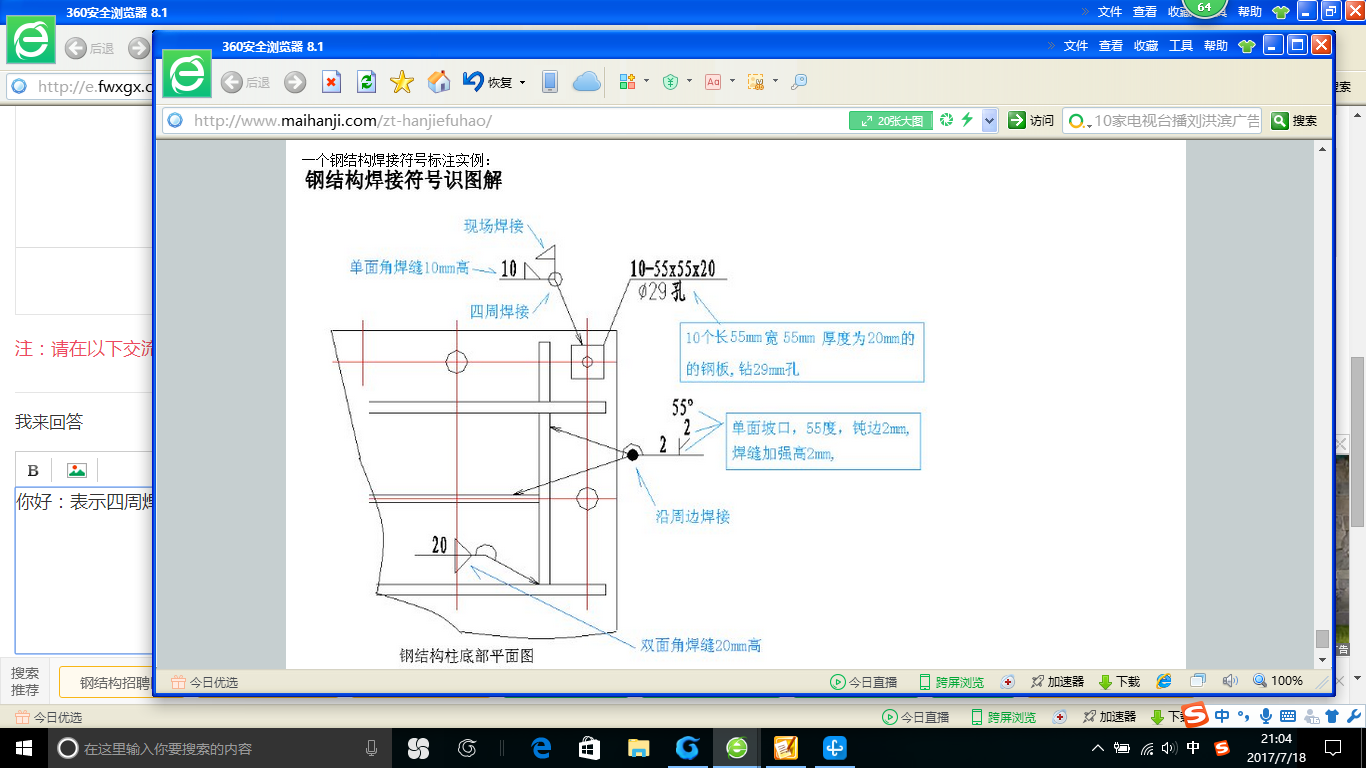

你好：见附图
2018-05-29 15:29:31
-
请问钢结构中这个是什么意思？那个符号是什么意思？左边圈中的符号是表示的是焊接符号，表示的意思是贴角单面围焊，焊缝高度为8MM。右边表示是钢筋，宽度770，厚度为22，长度为820.
2018-05-29 15:42:18
-
左边是焊缝 算量不扣除 右边是钢板，22mm厚
