请教大神该图节点绘制方式

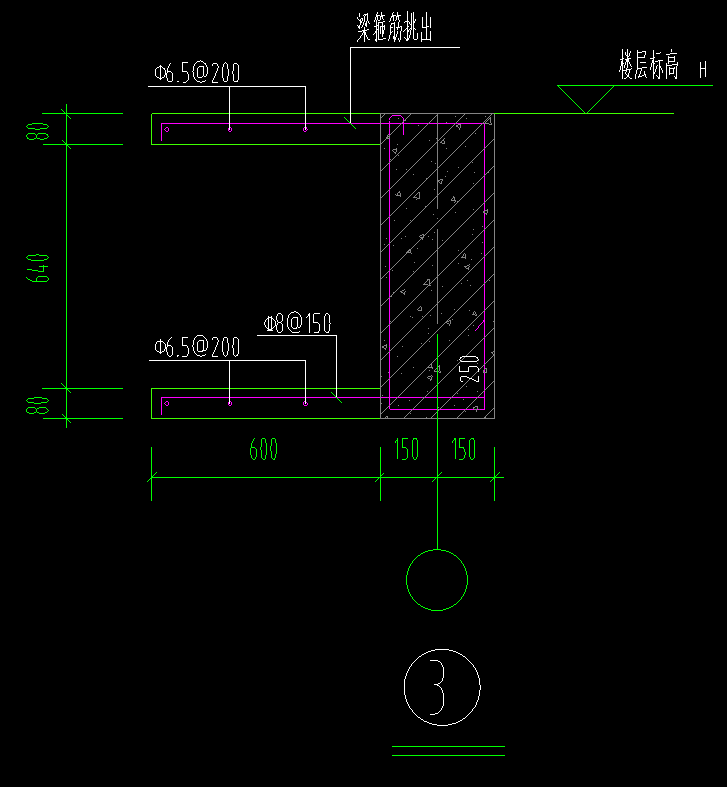

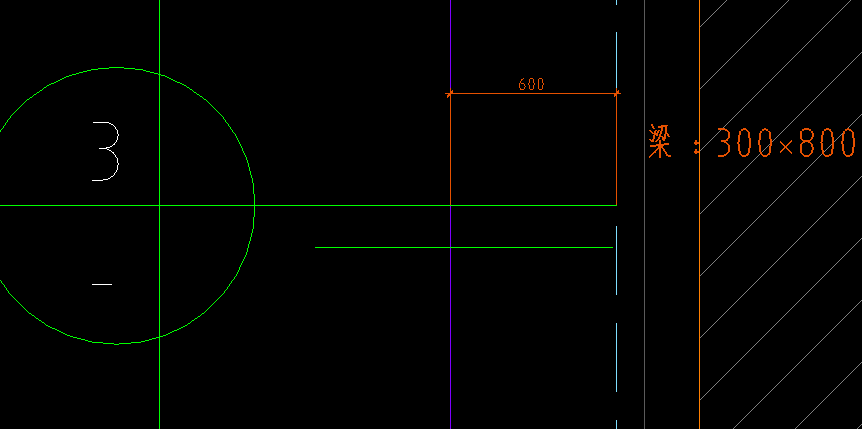

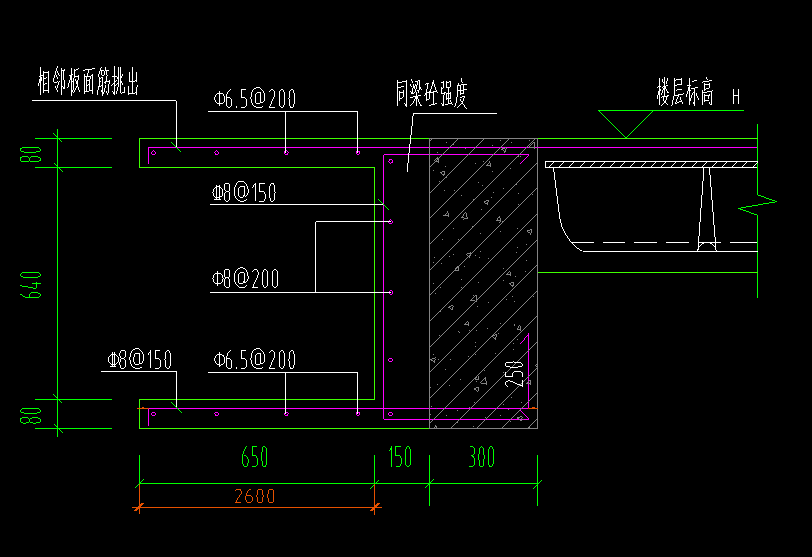

请教大神：1、图一节点中，右侧为已完成梁，我新建了两块板绘制节点，布置了板中A6钢筋，请问其中梁内矩形那一根钢筋是如何绘制以及上下部板中的c8-150长度如何定义？2、图二中，我新建异形梁绘制，截面尺寸为水平方向：650,150 垂直方向：80,640,80.上部筋为a6200，下部为a6200，在侧面构造筋中输入g5a8。问题为汇总计算后，侧面构造筋计算为10根，请问能够定义只计算五根，以及上下部c8-150箍筋的长度该如何定义？
全部回答
(2)
首答仅用{{minutesHtml}}
-

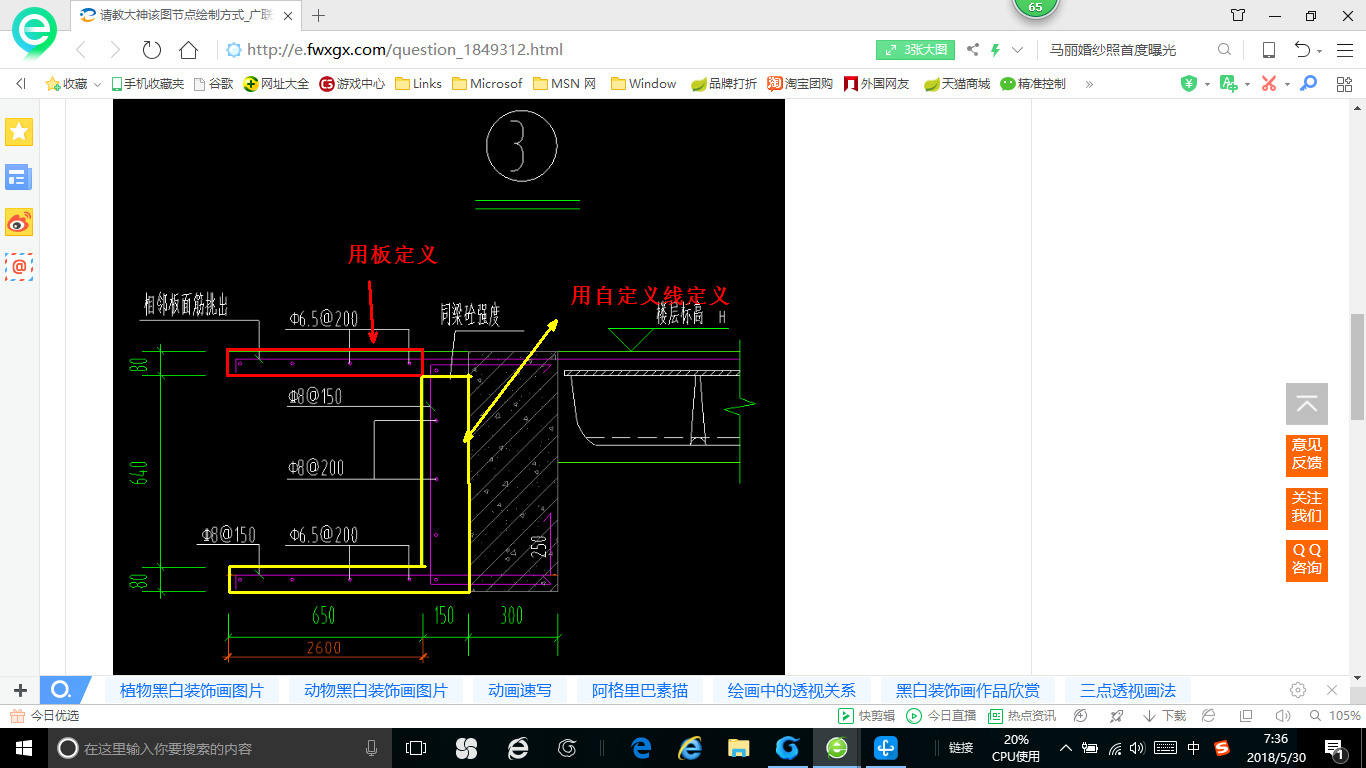

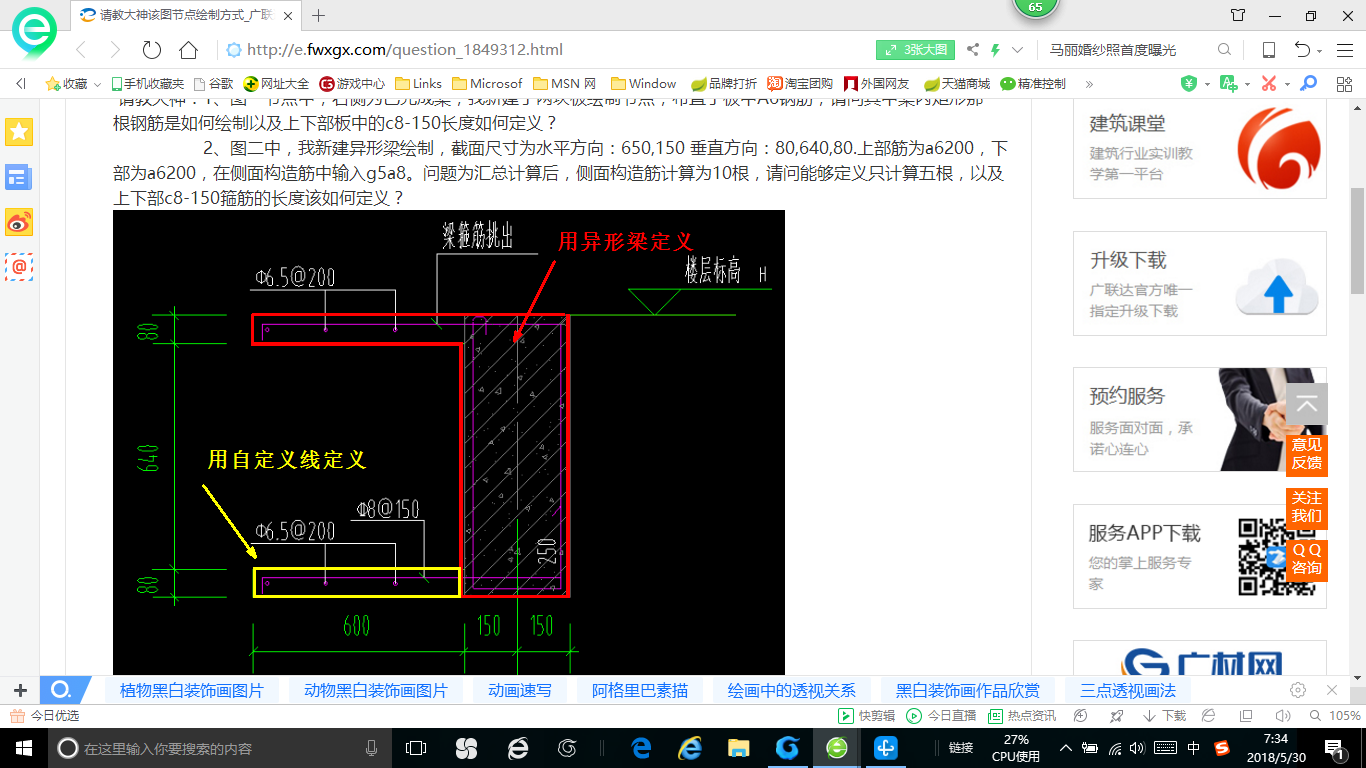

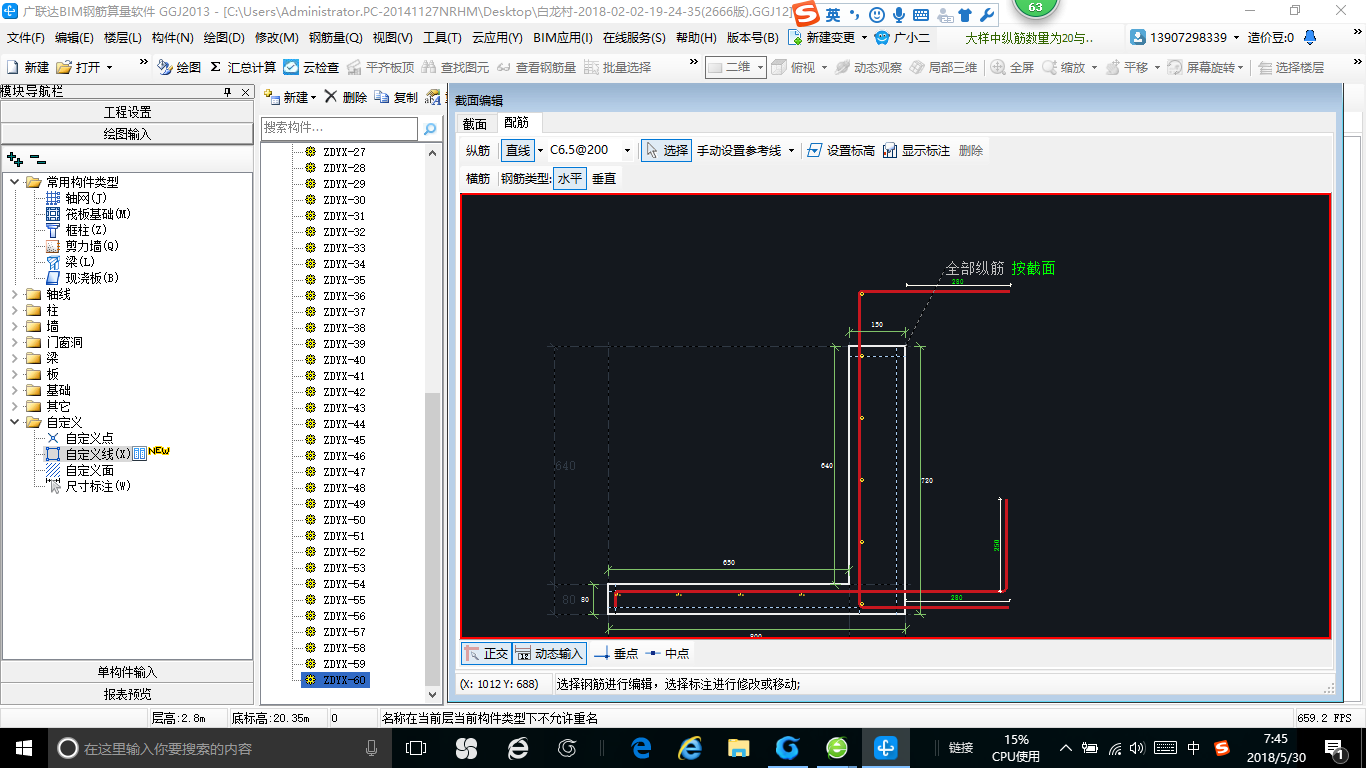

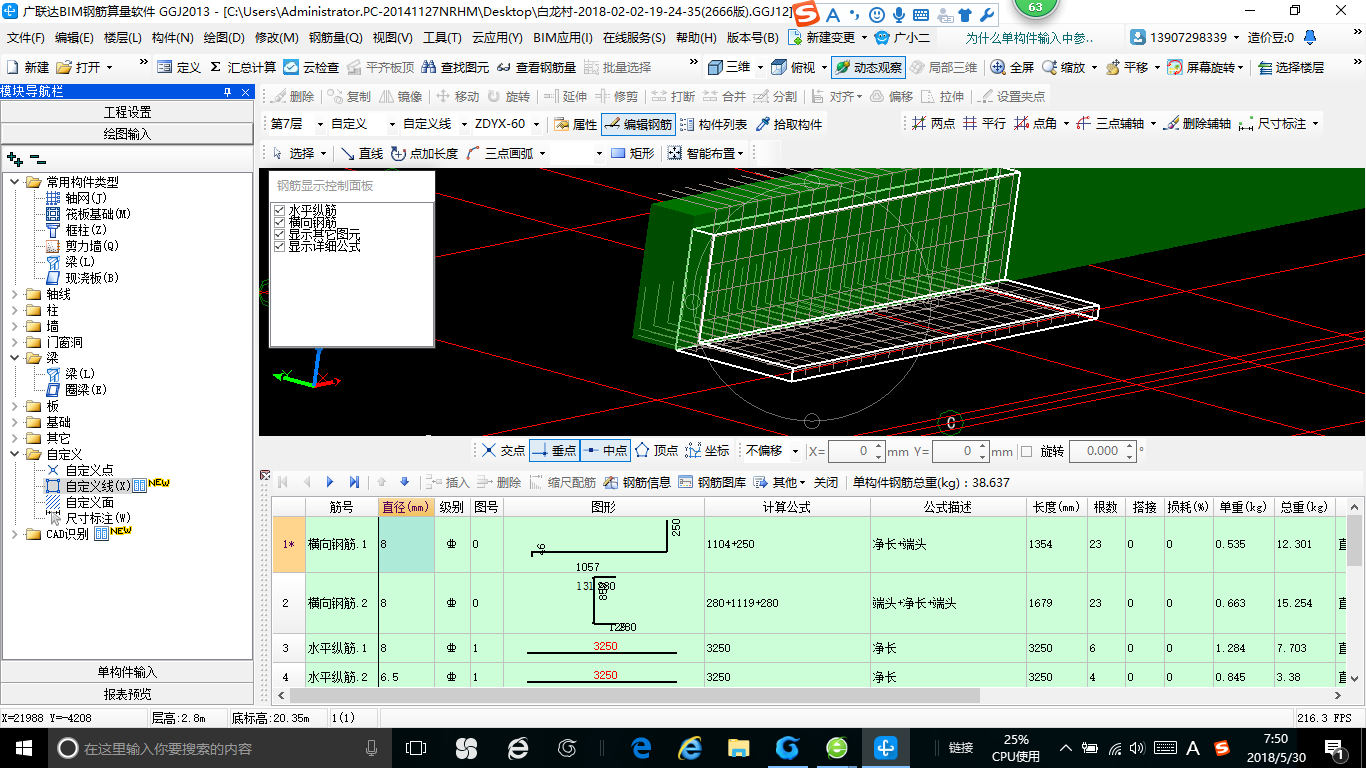

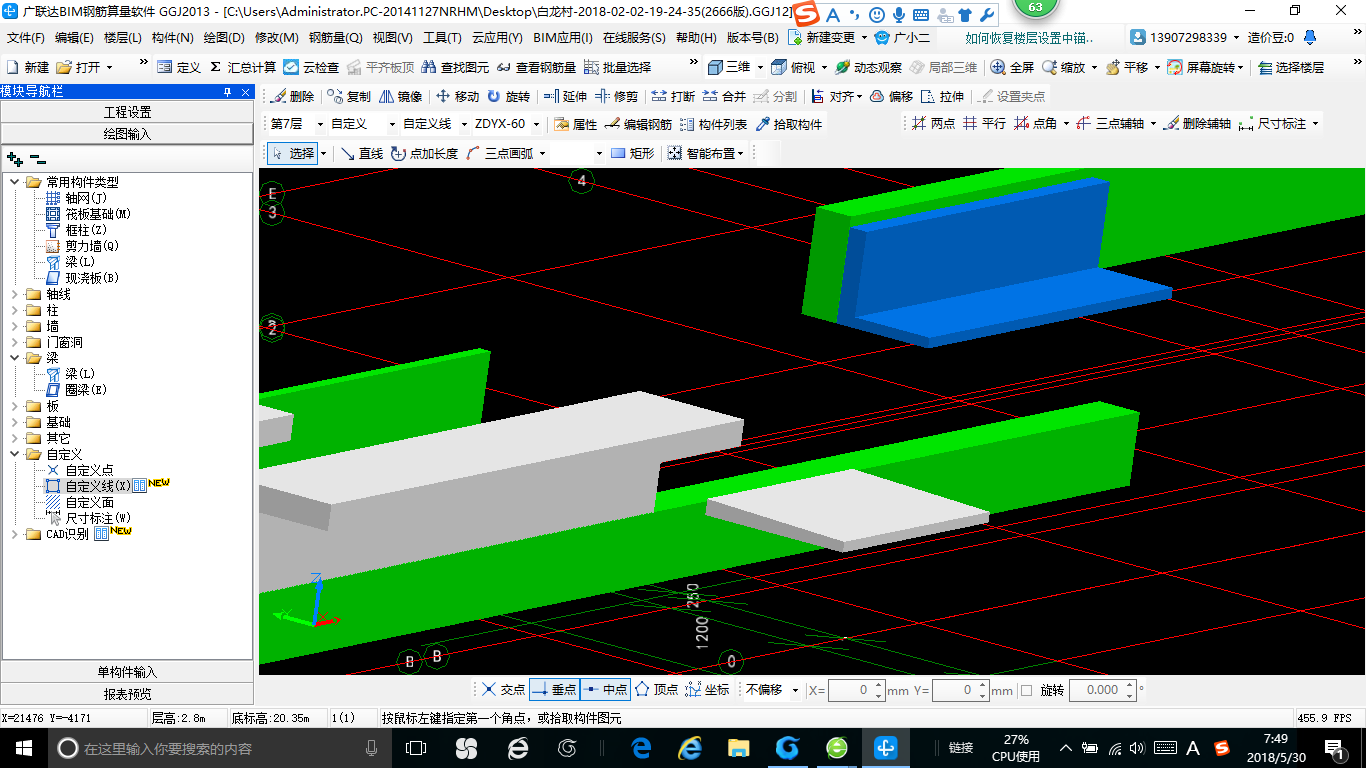

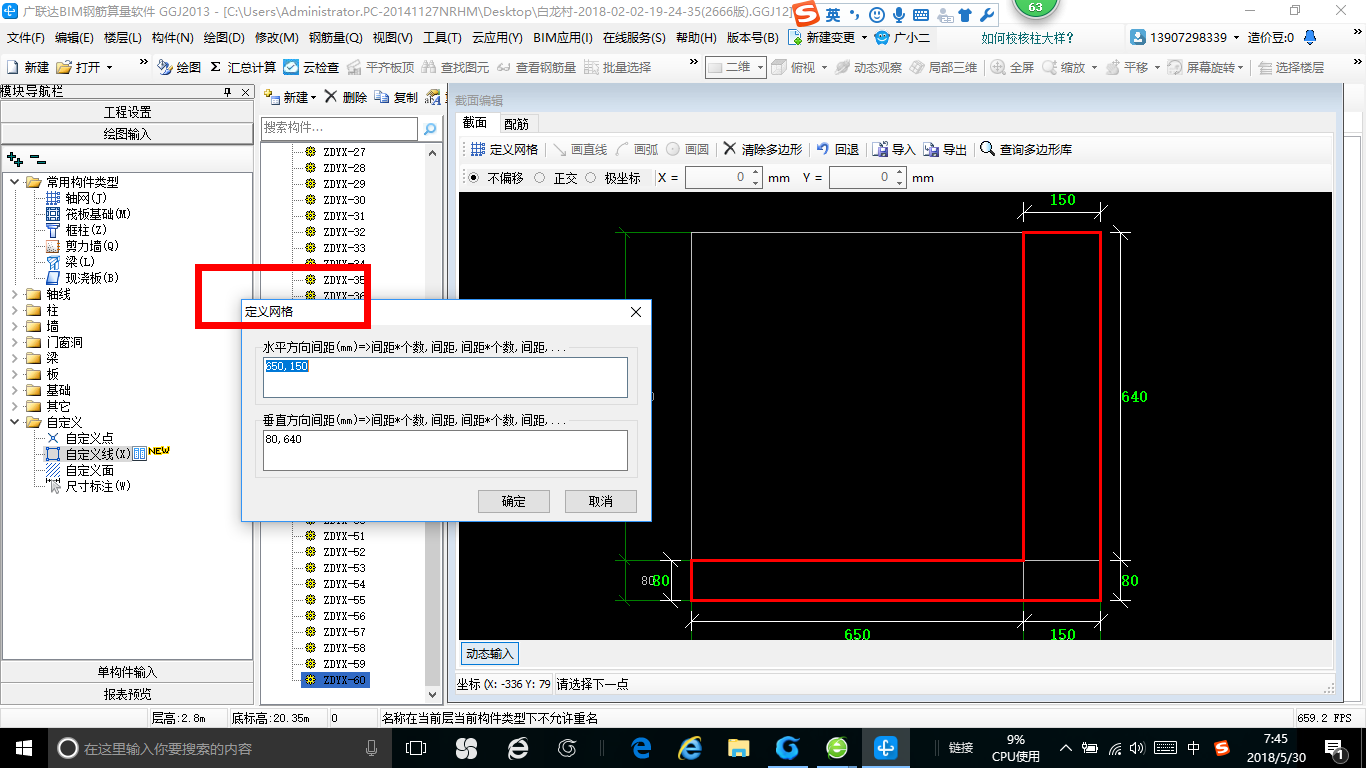

已采纳你好：见附图
2018-05-30 07:50:29
-
楼上说得很详细
2018-05-30 09:03:36
