在土建计量GTJ中，如何点选识别受力筋？

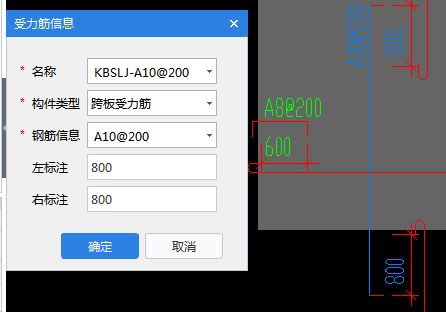

步骤一：完成提取板筋线、提取板筋标注和绘制板操作后，点击单击选项卡【建模】---【识别受力筋】---【点选识别受力筋】，则弹出【受力筋信息】窗体。

 说明：

1、名称：不允许为空且不能超过255个字符，下拉框可选择最近使用的构件名称；

2、构件类型：受力筋（默认值）、跨版受力筋，下拉框选择；

3、钢筋类别：底筋（默认值）、面筋、中间层筋、温度筋，下拉框选择；

4、钢筋信息：不允许为空，下拉框可选择最近使用的钢筋信息；

5、长度调整：默认为空，可根据实际调整；

6、左右标注：默认（0,0），不允许为空，左右标注信息不能同时为0.

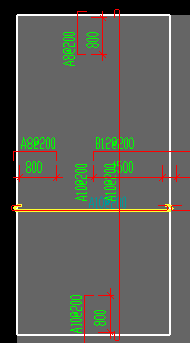

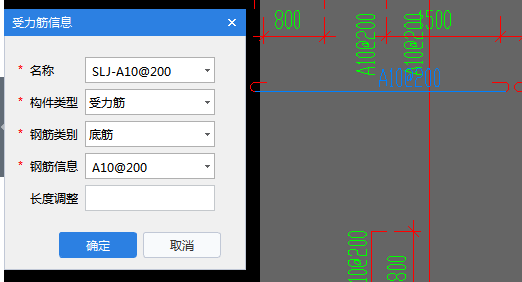

步骤二：在已提取的CAD图元中点击受力筋钢筋线，软件会根据钢筋线与板的关系判断构件类型，同时软件自动找与其最近的钢筋标注做为该钢筋线钢筋信息，并识别到”受力筋信息”窗口中；

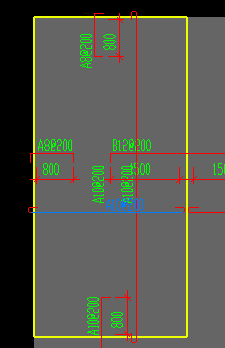

步骤三：确认”受力筋信息”窗口准确无误后单击“确定”按钮，然后将光标移动到该受力筋所属的板内，板边线加亮显示，此亮色区域即为受力筋的布筋范围；

说明：

此时可以在工具栏中选择布筋范围，有关布筋范围的选择方式请参照“受力筋布筋范围和方式”

步骤四：点击鼠标左键，则提取的板钢筋线和板筋标注被识别为软件的板受力筋构件。
