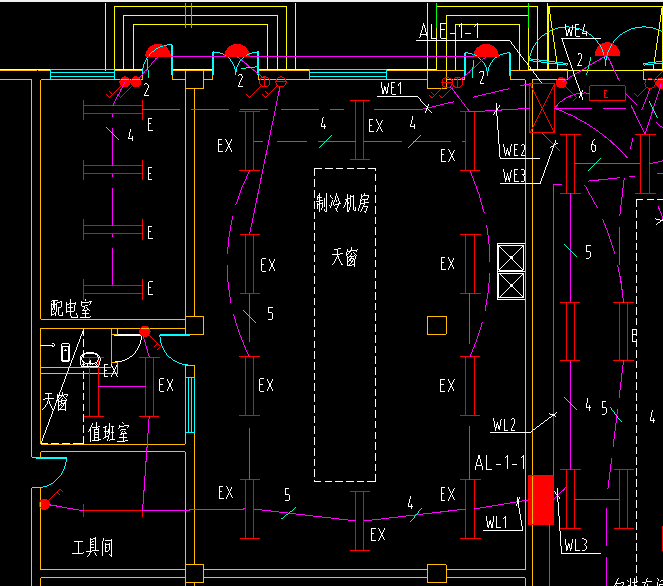

请问各位老师，这个此照明图中WL1回路问题
请问下各位前辈们：
弧形的虚线是什么意思？
WL1回路中有个灯，几个开关？是如何来判断？麻烦老师给我标一下都有哪些灯具和开关
非常感激您的解惑。
全部回答
(3)
首答仅用{{minutesHtml}}
-
答：弧形的虚线是WE2回路的连接线；
WL1回路有双管荧光灯7个；单管荧光灯一个；半圆吸顶灯1个；开关4个；
2018-06-22 08:48:53
-
弧形的虚线是什么意思？ 虚线是单独的应急照明回路 WE回路
WL1回路中有个灯，几个开关？是如何来判断？麻烦老师给我标一下都有哪些灯具和开关
有双管荧光灯EX：7个 单管荧光灯：1个 双联开关：3个
但是按图纸的话工具间应该是一个单联开关就可以
2018-06-22 08:55:01
-

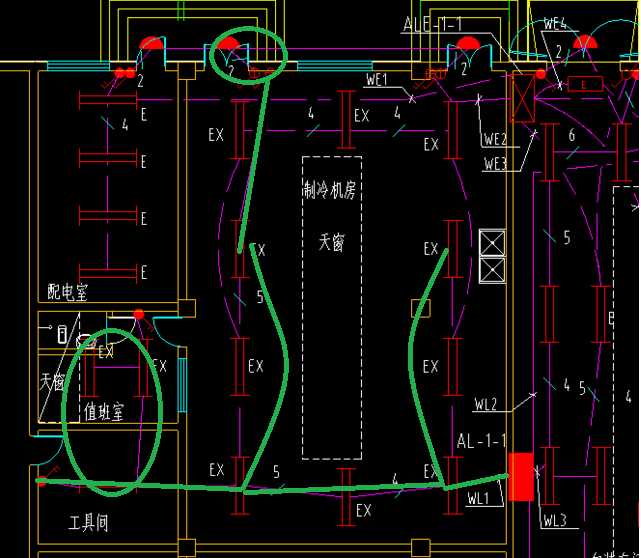

弧形的虚线也是应急灯回路的，可以按直线算.WL1回路灯具开关如下图
2018-06-22 08:56:36
