123
这个弧形梁如何在构件里先定义出来 再画上去
全部回答
(5)
首答仅用{{minutesHtml}}
-

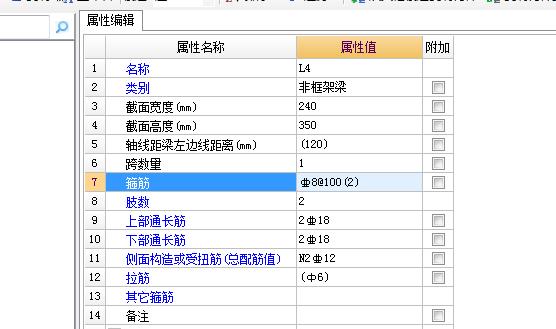

已采纳这是梁的定义正常定义就可以的
2018-06-24 20:52:05
-
简单啊您定义矩形梁：240*350的截面三点画弧，您这里有没有半径或者是其他可以借用的点，您如果没有可以借用的点，不只是梁，包括墙体等您也是没办法绘制的您应该多截取几个点，可以看清楚您的圆弧是否给出半径等
2018-06-24 20:47:54
-
情景1：按照正常新建构件的步骤新建，建立完成后绘图界面绘制时，采用【三点画弧】捕捉弧形梁的起点、中点、终点进行绘制。
情景2：当弧形梁给出指定半径时，绘制梁的时候绘制圆用shift+左键。
试试看
2018-06-24 20:50:16
-
这种弧形的梁，就可以点工具栏上“三点画弧”下拉选择“逆或顺弧（顺时针布置选择顺，否则就是逆）”，并输入相应的半径数据。
2018-06-24 20:58:42
-

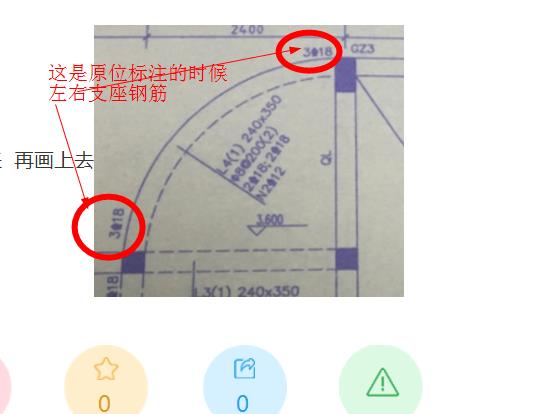

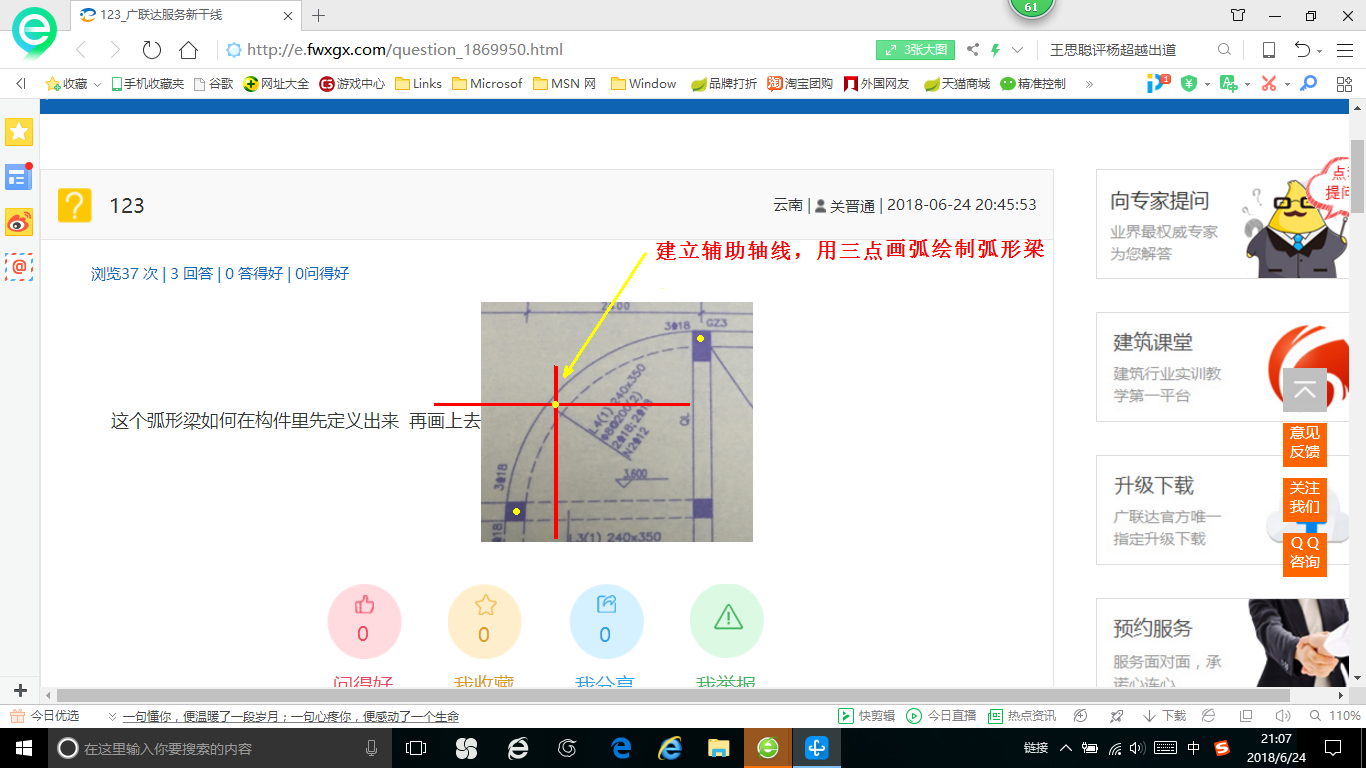

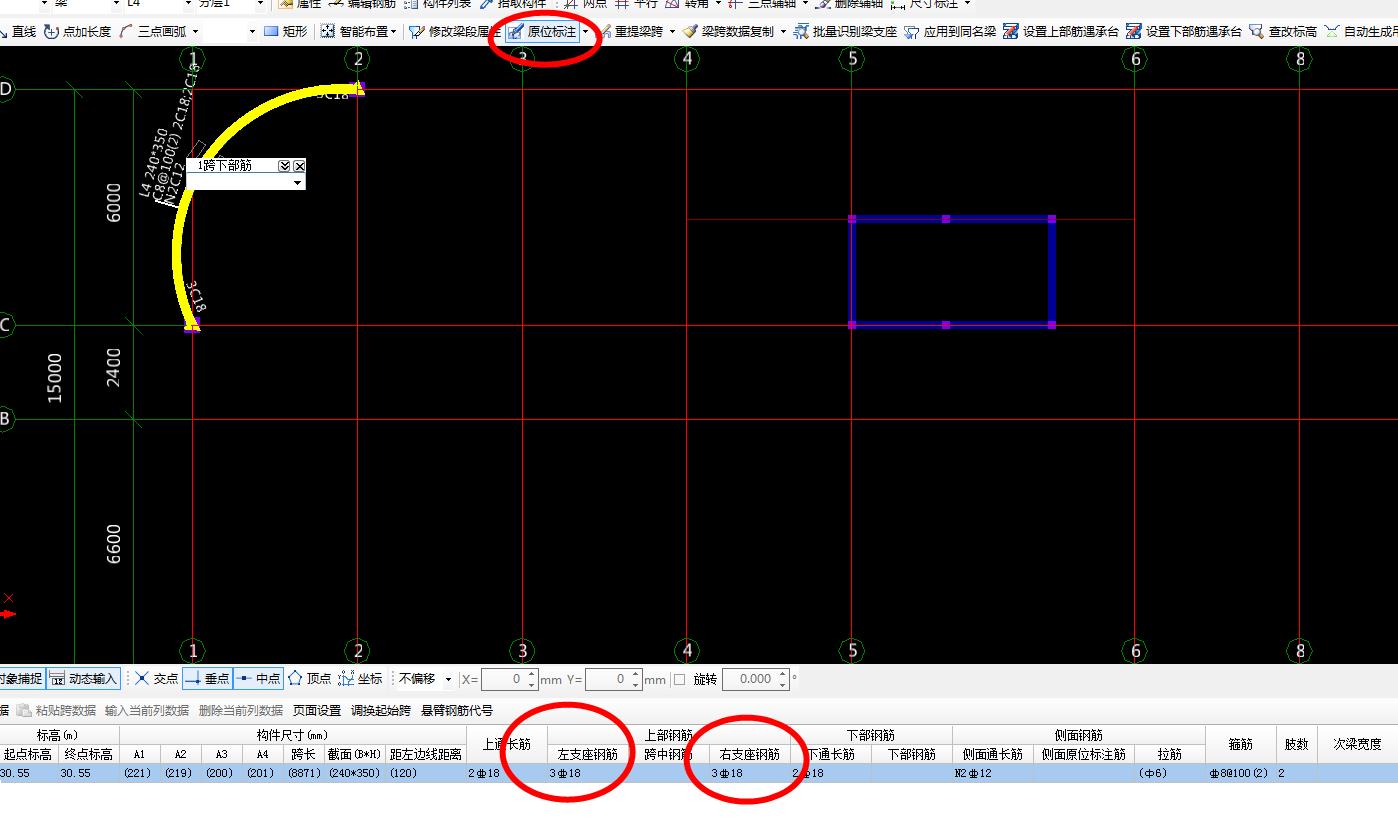

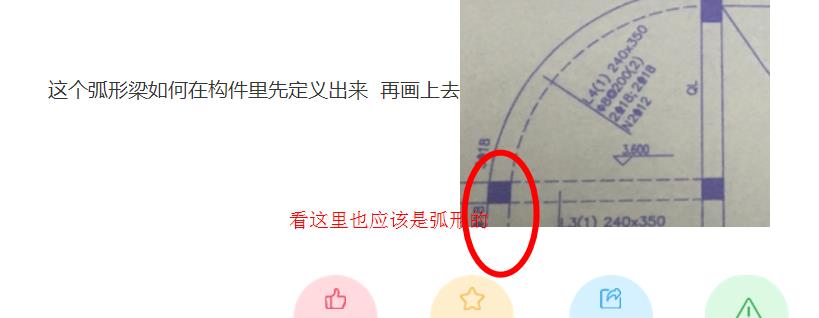

你好：见附图
2018-06-24 21:10:41
