请问这个马凳筋怎么布置的

请问各位老师，这个马凳筋怎么布置的

我来答收藏举报

我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

补充或更正我的问题

提交取消

asfsdfsadfdsf

完善我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

全部回答 (3) 首答仅用{{minutesHtml}}

已采纳

GXZ 铂金专家

答题： 229887 被赞： 43398

马凳筋在板的属性根据高度或施工方案进行设置。

2018-07-01 22:29:52

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
vip925086

答题： 1 被赞： 0

马凳筋一般在结构施工图总说明当中有要求，根据施工图纸要求（见下图）设置。

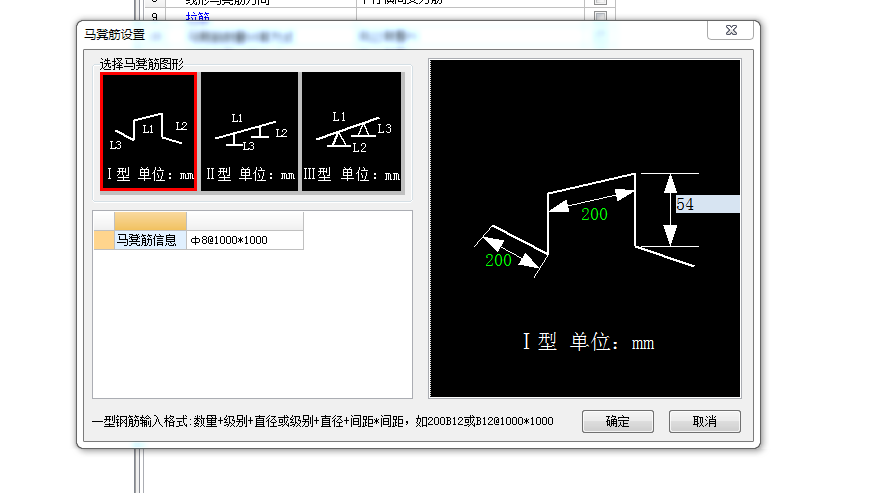

如下图所示，在软件导航栏中选择现浇板-新建板-马凳筋参数图，根据图纸要求输入，H=100（板厚）-15*2（板上下保护层）-8*2（上下底筋直径）=54.
间距为1000*1000

2018-07-02 07:32:23

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
可乐专家

答题： 1224 被赞： 884

1：钢筋格式输入①数量+级别+直径，不考虑是否有面筋、温度筋、负筋的存在，只要绘制了板就会计算。（适用于Ⅰ型、Ⅱ型、Ⅲ型）
2：钢筋格式输入②级别+直径+间距*间距（Ⅰ型）
1) 布置钢筋：依据面筋/温度筋布置范围计算，不考虑其上负筋或跨板受力筋的影响，只布置底筋时不计算马凳筋。
计算：　　　　
双向布置根数=ceil[板净面积/(间距*间距)]+1。　　　　
梅花布置根数=【ceil[板净面积/(间距*间距)]+1】*2
2) 布置钢筋：负筋　　　
计算：根数=ceil(马凳筋排数（负筋属性中输入）*负筋布置范围（扣除范围两端同别的负筋重叠范围）/间距)+1
3：钢筋格式输入③级别+直径+间距（Ⅱ型、Ⅲ型）
1) 布置钢筋：面筋/温度筋　　　　
计算：
排数=ceil(布置范围1-起步)/间距（间距指的是L1）+1 　　　　
每排根数=ceil(布置范围2/间距（间距指的是在马凳筋参数中输入的钢筋信息如：c10@1000这个里面的1000)+1 　
说明：布置范围1和范围2由板中属性“线形马凳筋方向”来确定；
起步=s/2，总根数=排数*每排根数　　
2) 布置钢筋：负筋，计算同钢筋格式输入2　　
3) 布置钢筋：跨板受力筋　　
计算：标注长度部分同负筋，非标注部分同受力筋。
