这条梁的集中标注看不懂
红色圈出来的地方不懂。第一个问题，1A是指1跨悬挑，那么1跨是指黄色圈出来那个跨吗。如果是，那么原位标注中底下那个2C22是指整个黄色区域的下部通长筋吗。 第二个问题，集中标注的(2C12）,带有括号，是指这是梁的上部架立筋吗。那我在钢筋算量里定义梁的时候，只在上部通长筋那里填(2C12）,下部就不用填了是吗。第三个问题，悬挑那部分，3C14 和 2C12 闹不明白是什么意思。是说悬挑那部分上部钢筋是3C14，下部钢筋是2C12？
补充问题：意思是说，集中标注中的（2C12）不需要在定义梁的属性编辑里输入，直接进行原位标注？
全部回答
(6)
首答仅用{{minutesHtml}}
-

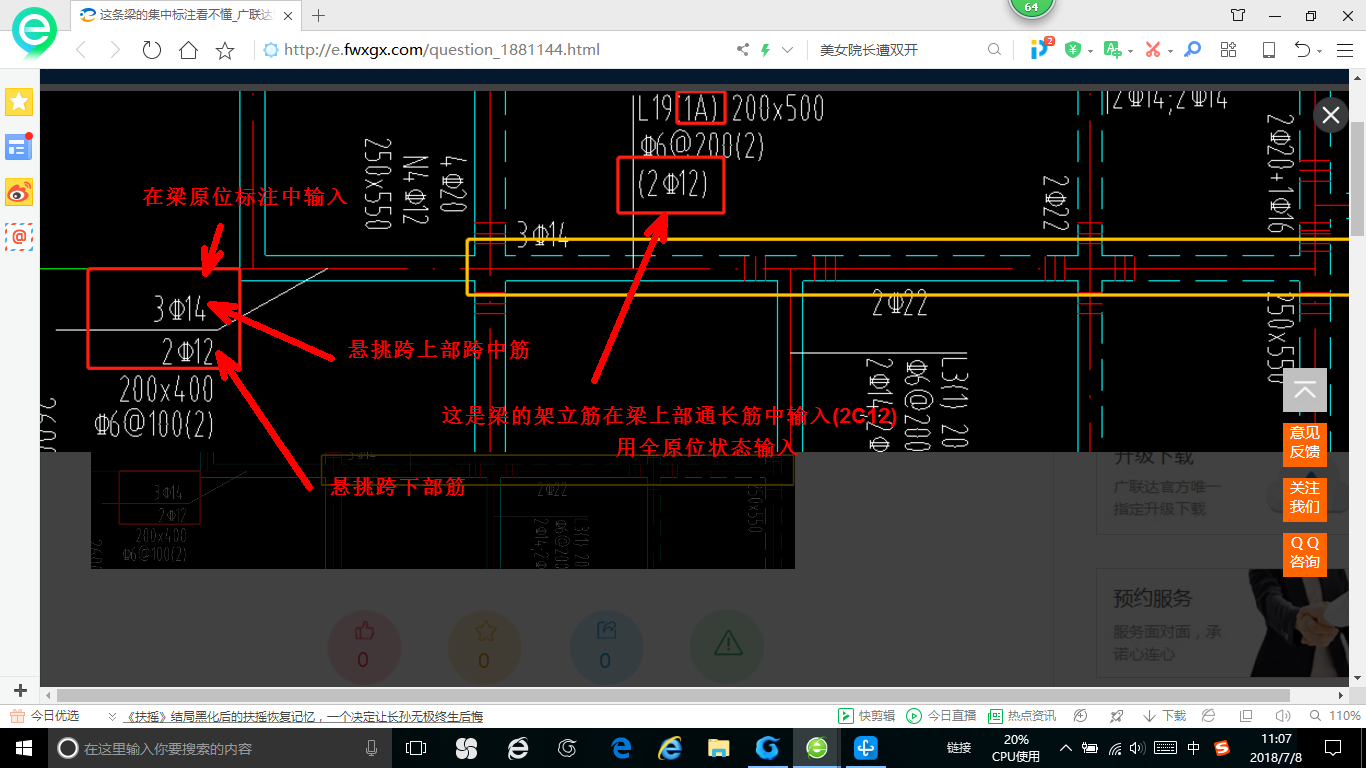

已采纳一、1A是指1跨悬挑，那么1跨是指黄色圈出来那个跨吗。如果是，那么原位标注中底下那个2C22是指整个黄色区域的下部通长筋吗？答：1A指1跨带悬挑。黄色所圈为1跨。2C22指的是通长布置底部钢筋。二、集中标注的(2C12）,带有括号，是指这是梁的上部架立筋吗？答：对的。三、那我在钢筋算量里定义梁的时候，只在上部通长筋那里填(2C12）,下部就不用填了是吗？答：上部输入2C12,下部输入2C22.(通长钢筋)。四、悬挑那部分，3C14 和 2C12 闹不明白是什么意思。是说悬挑那部分上部钢筋是3C14，下部钢筋是2C12？答：悬挑部分还要输入钢筋的布置方式（请看截屏）。
2018-07-08 11:20:40
-
2018-07-08 11:07:57
-
1A是这条梁是1跨带一端悬挑。（2C12）是这条梁上部钢筋的架立筋，与支座筋搭接计算的。左下角的钢筋信息是这一跨的上部筋3C14，下部筋2C12，这一跨截面是200*400，箍筋是C6@ 200的2肢箍筋。
2018-07-08 11:08:07
-
是说悬挑那部分上部钢筋是3C14，下部钢筋是2C12
2018-07-08 11:08:59
-
你好：见附图
2018-07-08 11:09:03
-
2肢箍筋没有通长筋时必须有2根架立筋的！否则，箍筋没法架立起来。
