老师，问您问题

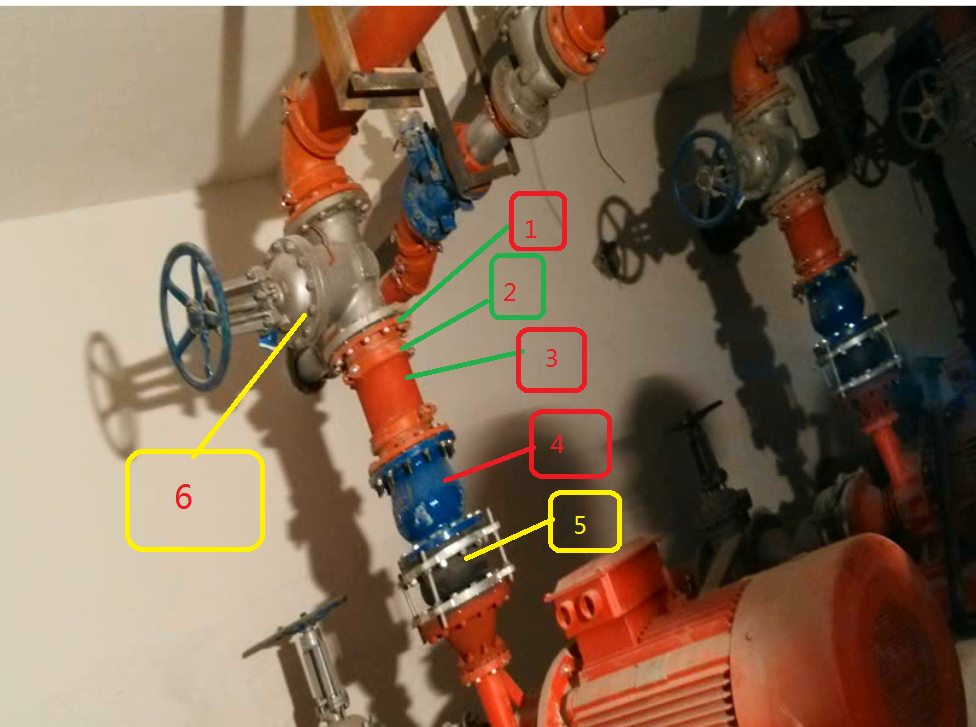

老师，我对下图消防泵出来的一段管有问题要问
问题1: 框1的法兰盘和框3的管身本来就是连在一起的，一体浇铸成型才出厂，根本没有接口，为何要搞一个框2的卡箍在那里多余呢？问题2：框4那个蓝色圆鼓鼓的是什么东西，做什么用的？问题3：框5那个黑色的是什么东西，做什么用的？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳问题1: 框1的法兰盘和框3的管身本来就是连在一起的，一体浇铸成型才出厂，根本没有接口，为何要搞一个框2的卡箍在那里多余呢？谁说的是一体的，图1是沟槽法兰，图3 是一截钢管，所以采用沟槽卡箍来连接的。问题2：框4那个蓝色圆鼓鼓的是什么东西，做什么用的？图4应该是止回阀，防止水往回流的问题3：框5那个黑色的是什么东西，做什么用的？图5是橡胶软接头，每个泵的连接处都需要安装一个软接头。橡胶软接头俗称可曲挠橡胶接头，橡胶接头，是一种用于金属管道之间起挠性连接作用的中空橡胶制品，材质有天然胶、丁基胶、丁苯胶等
2018-07-13 18:32:28
-
问题1: 框1的法兰盘和框3的管身本来就是连在一起的，一体浇铸成型才出厂，根本没有接口，为何要搞一个框2的卡箍在那里多余呢？ 不多余啊，直径比较大的闸阀还有止回阀，都是法兰连接的。而管道是沟槽连接的，因此需要沟槽式法兰中间转换。问题2：框4那个蓝色圆鼓鼓的是什么东西，做什么用的？ 你看看图纸对照一下就明白了，那是一个止回阀。防止水倒流的。问题3：框5那个黑色的是什么东西，做什么用的？ 你看看图纸对照一下就明白了，那是一个橡胶软接头。起缓冲作用，一般设备前面都要有。。因为水泵工作时会震动。
2018-07-14 08:10:29
-
建议你多蓄电理论知识吧。。感觉你基础有点薄弱。。。泵房只要搞明白一个就行了。。。基本都是一样的。
2018-07-14 08:11:42
