配电箱系统图在软件中如何提取

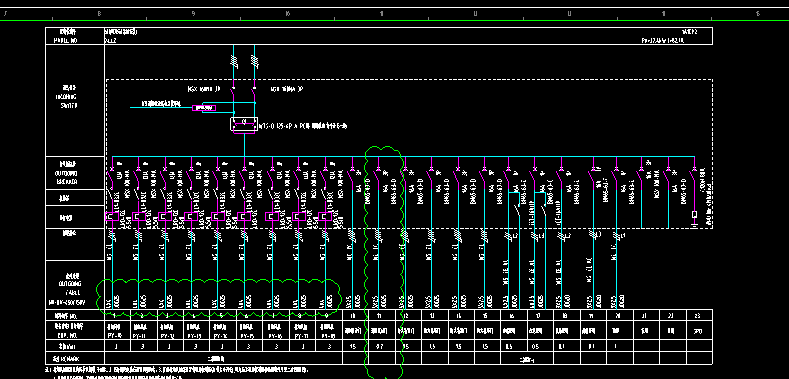

这样的配电箱系统图 我在软件中使用系统图功能读取不了啊 这么多条线路 难道只有手动一条一条的去构建 有没有方便一点的办法呀
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳这个是柜子的配电箱系统图。这种的话，只有手动建立了。软件只针对配电箱有自动识别的功能。
2018-07-17 12:14:06
-
电气系统图识别只是建立线缆回路构件而已，而不能识别回路。具体操作，切换到电气专业下，电线或电缆导管界面，点击CAD操作设置下，识别系统图，拉框选择系统图，编辑信息后确认即可，然后点击回路识别即可。
2018-07-17 12:16:30
