识图1

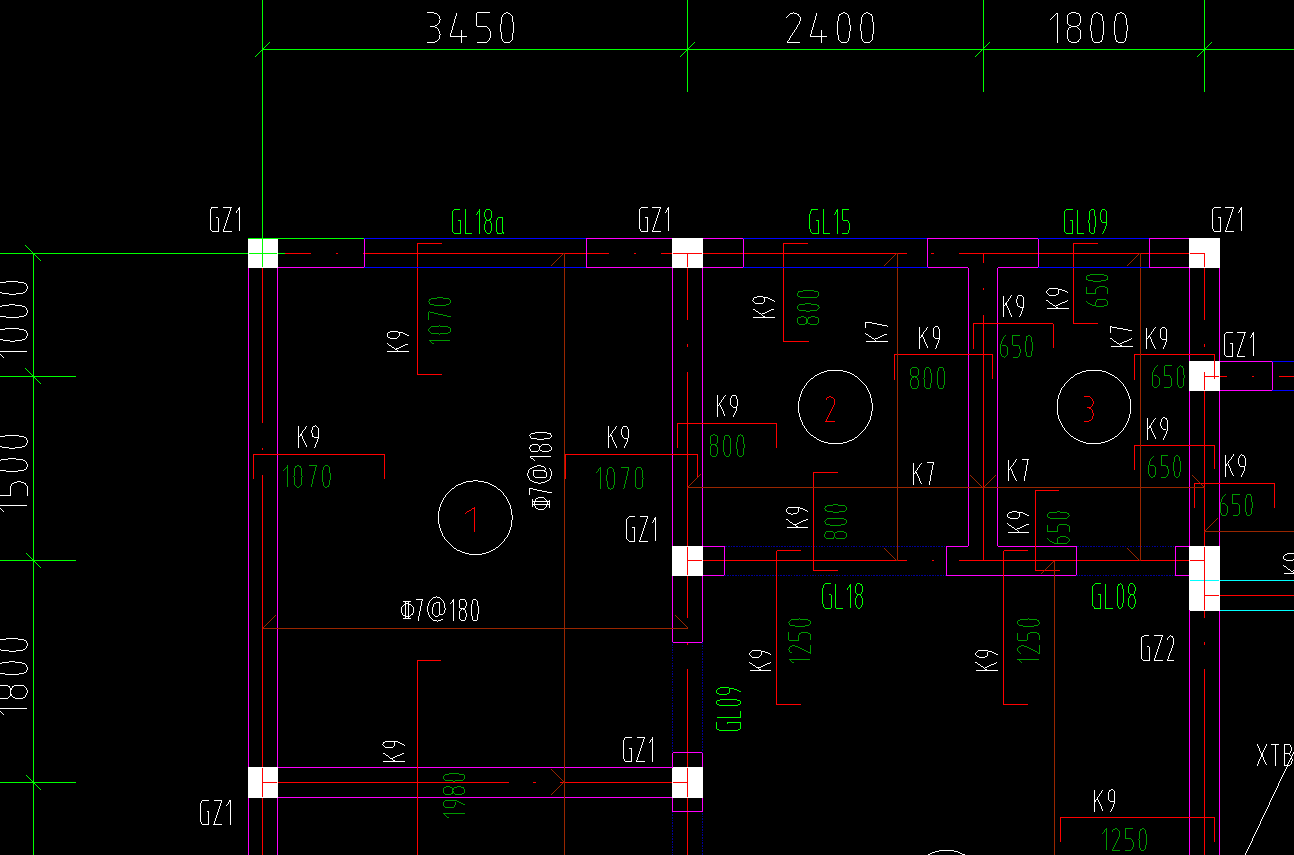

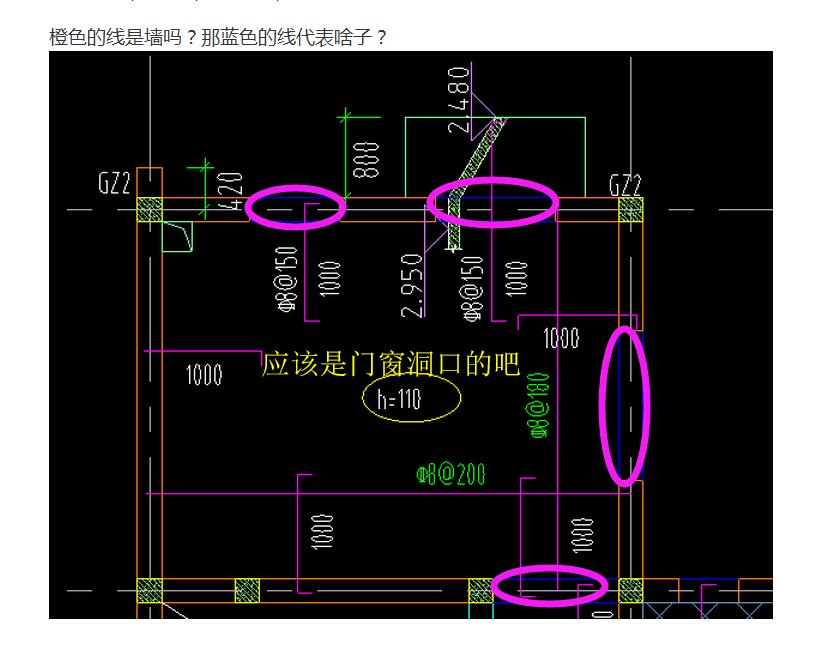

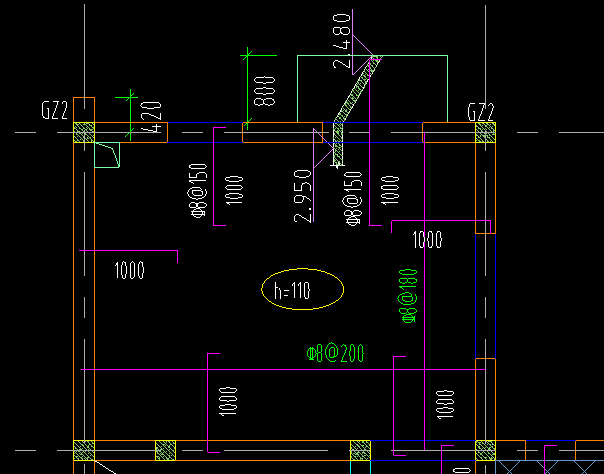

橙色的线是墙吗？那蓝色的线代表啥子？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳我认为是墙体上的门窗洞口
2018-07-30 20:07:22
-
橙色的线是墙吗？【是的】那蓝色的线代表啥子？【一般是表示窗的】
2018-07-30 19:36:55
-
橙色是墙边线，蓝色是过梁GL。一般在砖混、框剪结构中是这样表示的。而在剪力墙结构中，结构板图里面一般代表墙边线和梁边线。你要结合结构的墙柱图对应位置和尺寸来判断。另外在建筑平面图里才显示是窗户边线。
2018-07-30 20:07:47
