求指教节点识图、绘制的问题。

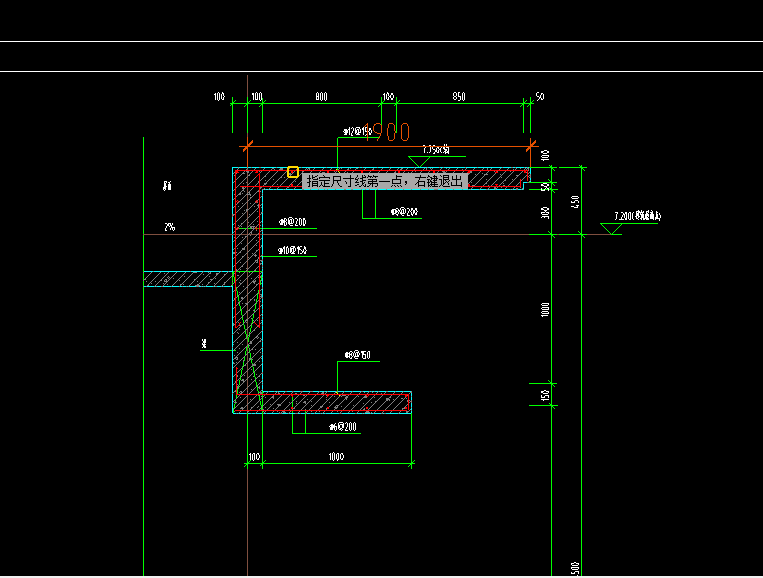

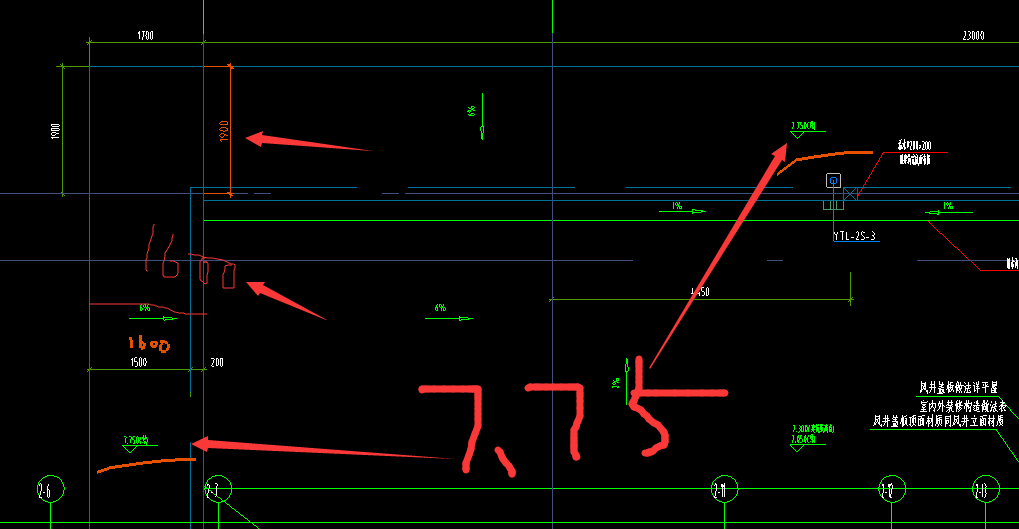

感谢各位前辈百忙之中解答问题1：这个三层平面图的投影线，二层的雨棚，左右两边的标高都是7.75，但是节点图长度仅仅是1900mm宽，但是旁边还有1600宽的，节点并没有表示出来，平面图看着确连在一块，那么建模的话，左边1600宽的需要画吗？求指点
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳这是两个方向，这种情况应该定义两个这样的构件来分别绘制，一个按1900的定义，另一个按1600的定义，其余参数应相同。
2018-08-08 11:28:31
-
建模中遇到了图中这种情况，请问这个HS-0.02梁降标高是指，这一小段降0.02还是，整根梁降？我观点是这一小段降低，不然他为什么用绿色线段标注，请指教
-
在图中圆形和方形框中，都被软件识别为板负筋。但检查时出现了布筋范围重复的问题。请问是否其中有一个不是负筋？它的布置范围是哪一块？欢迎讨论，指教
-
感谢各位前辈百忙之中解答疑问 问题1:（图1）下面的“非贯通筋附加c12@150”这个钢筋怎么设置，竖向钢筋不是有c16@150了吗问题2：（图2）墙体变截面怎么画，墙体会自动锚入板中吗？
-
想请教一下各位老师，像这样的节点是整个用挑檐画还是分开来画，然后是套什么定额，详细点，谢谢 谢谢
