VRV系统图

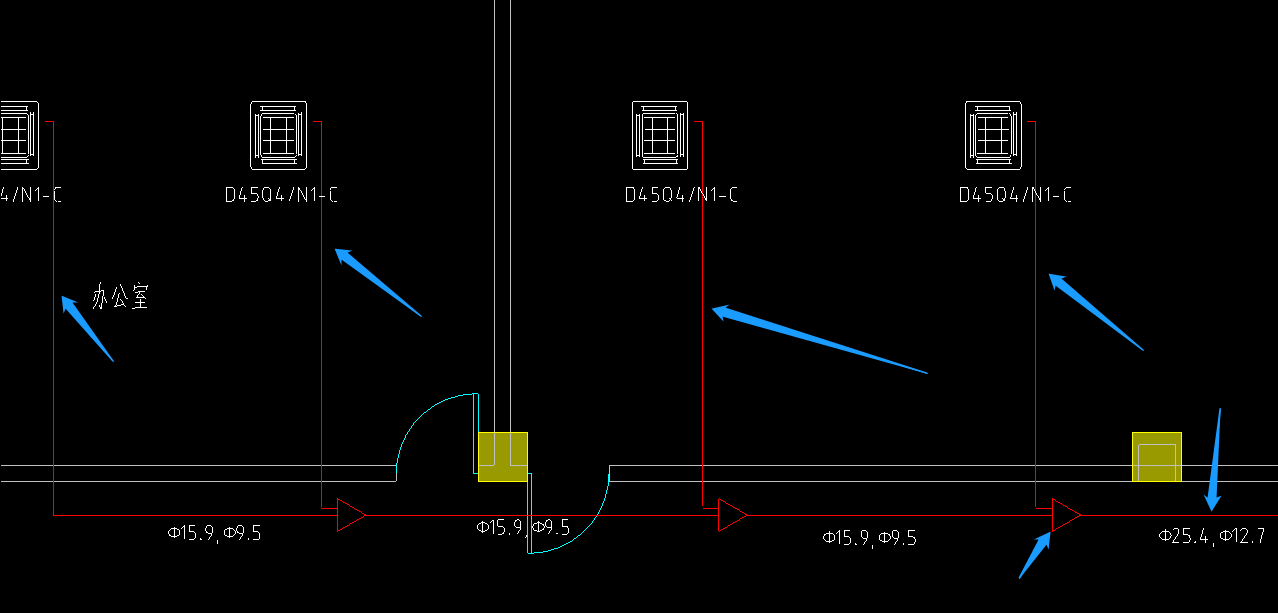

冷媒管的管径标注如图，第一：图中的φ15.9和9.5是什么意思？代表的两根冷媒管，一根是15.9一根是9.5？第二：三角标注的是分歧管？第三：从风机盘管出来的冷媒管管径没标注，应该是多大？有知道的说下谢谢，最好来张现场图片

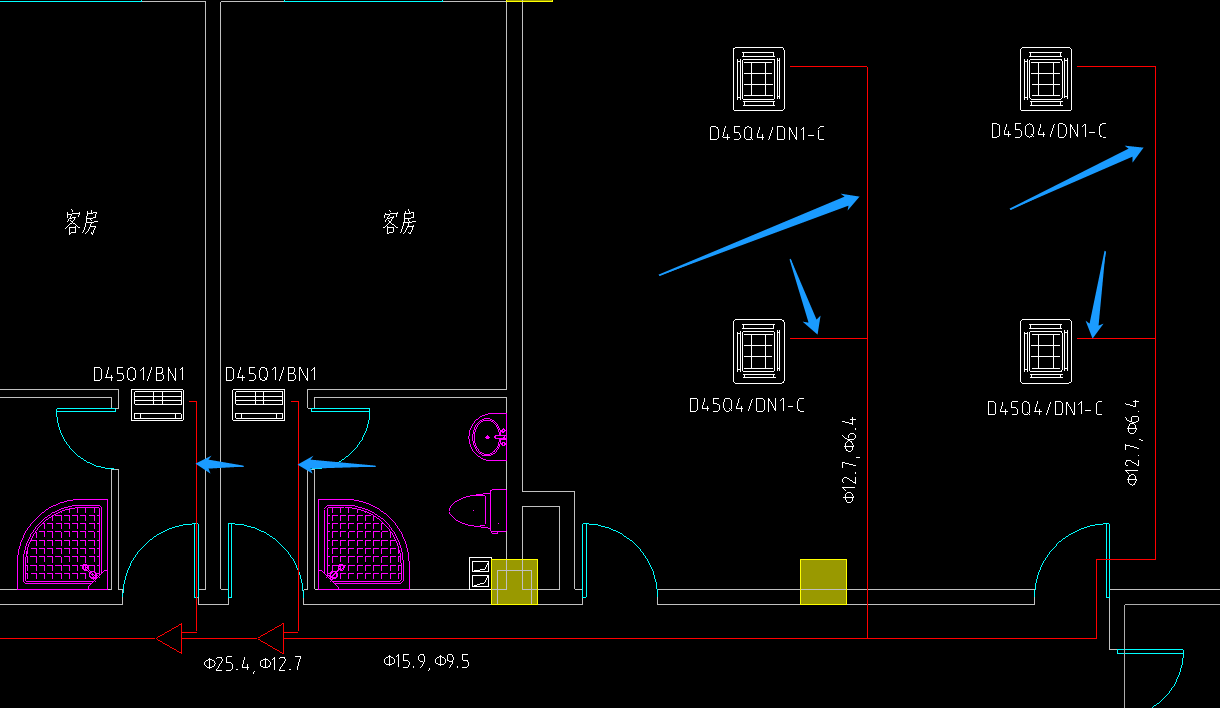

补充问题：那图2中蓝色标注的两根冷媒管管径都是12.7和6.4？
全部回答
(2)
首答仅用{{minutesHtml}}
-
第一：图中的φ15.9和9.5是什么意思？代表的两根冷媒管，一根是15.9一根是9.5？ 是的第二：三角标注的是分歧管？ 是的第三：从风机盘管出来的冷媒管管径没标注，应该是多大？有知道的说下谢谢，最好来张现场图片看最末端的 φ15.9和9.5
，一般连接设备的都是按最末端的管2018-08-17 11:39:06
-
从风机盘管出来的冷媒管管径没标注，应该是多大？答：最小的汽管φ12.7；液管φ6.4 ; 风机盘管超过3台管径变为汽管φ15.9；液管φ9.5;
2018-08-17 16:35:52
