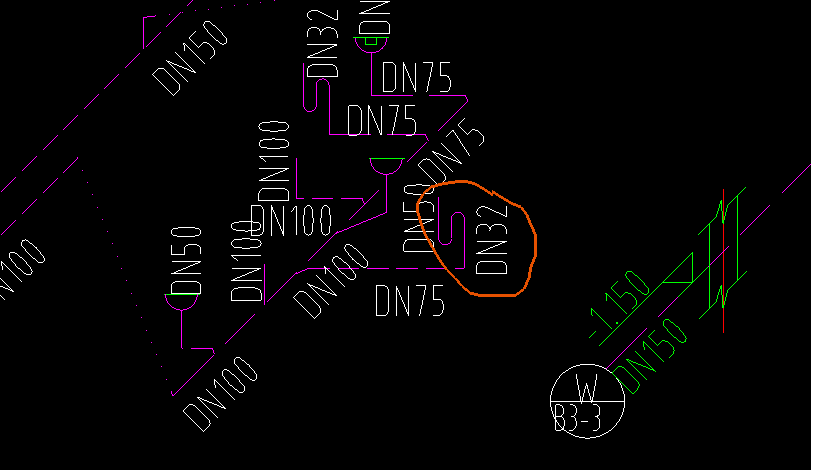

图里画圈的管是多大的？
这个系统图是排水系统。圈出来的是洗手池的排水，这个立管是DN32的吗？一般大便器是110的，洗手池是多大的？地漏是多大的？
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳
这个系统图是排水系统。圈出来的是洗手池的排水，这个立管是DN32的吗？ 都是按DE50预留的管。这个DN32是设备自带的，不用计算的。
一般大便器是110的，洗手池是多大的？地漏是多大的？ DE50 DE502018-08-17 18:21:03
-
这是DN32的。洗手盆水平排水管是DN75的，垂直存水弯是DN32的。
2018-08-17 17:48:54
-
你好：看图纸，地漏是DN50 洗脸盆是DN32
2018-08-17 17:50:20
-
存水弯是洁具自带的，不用计算
2018-08-17 19:39:17
-
一、这个立管是DN32的吗？答：对。二、洗手池是多大的？地漏是多大的？答：截图中，洗手池下水管是DN32的；地漏下水管是DN50的；
2018-08-17 20:11:59
-
正常大便器支管为DN100,洗脸盆小便器等均为DN50,你图纸上面那个DN32应该为设备包含的软管部分，
2018-08-21 17:12:28
