关于顶梁配筋的画法

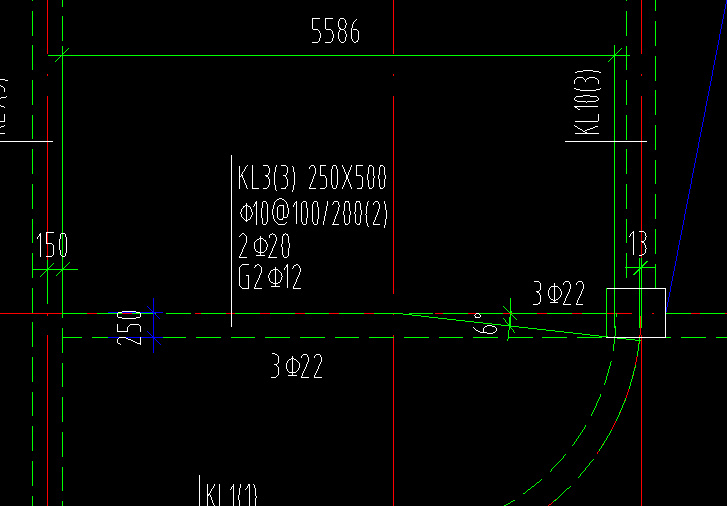

请问一下，图中的3B22以及6°是什么意思？该怎么画？谢谢您！
全部回答
(3)
首答仅用{{minutesHtml}}
-

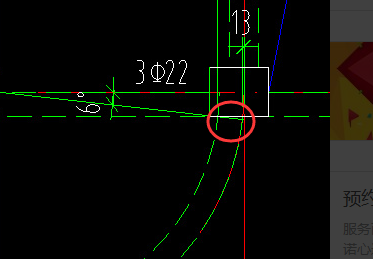

已采纳图中的3B22以及6°是什么意思？该怎么画？图中的KL3先按集中标注中的来定义并画上图,然后在原位标注中对应的跨中下部钢筋中输入3B22即可.这图中的6度是指圆弧梁的起始点,是在画弧梁时用到的.对KL3没有关系的.
2018-08-20 07:18:49
-
应该是弧形梁与垂直处交接形成的角度吧，我认为这是可以忽略它。
2018-08-19 22:57:27
-
图中的3B22是右侧支座筋6°是说从标注位置梁变为斜的了，转化的角度为6°
2018-08-19 23:00:00
