请问结施图板图怎么看？

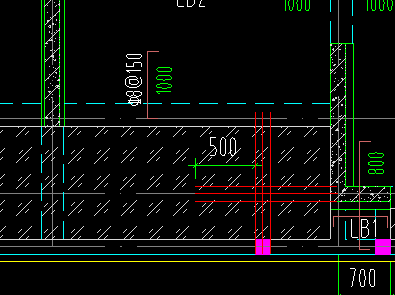

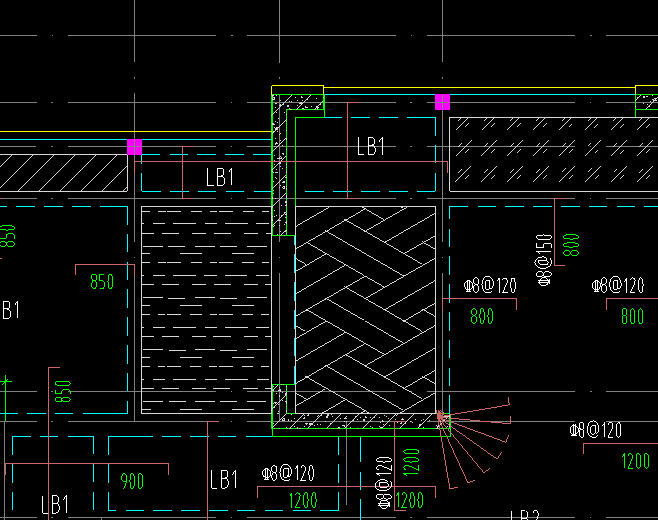

请问第一张图中三条横着的红线和三条竖着的红线是表示什么？请问第二张图中上面两个LB1上一条横着的红线和两天竖着的红线是表示什么还有大一点的LB1下面那块板一条红线引出来，红线上c8@120 红线下面800是什么意思？
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳

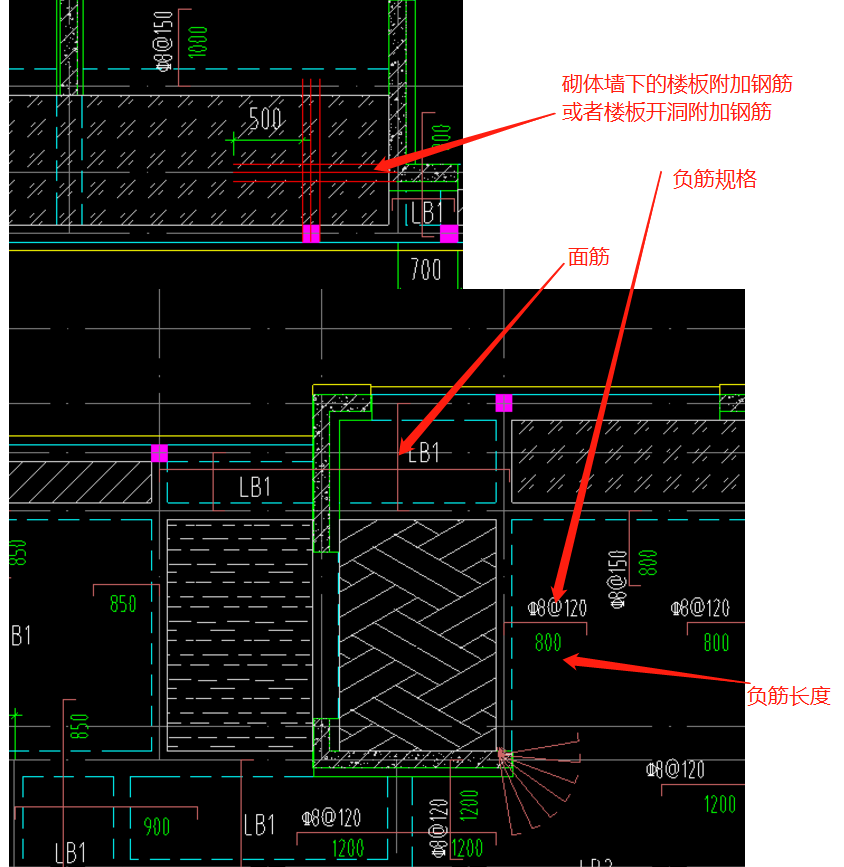

第一张图中三条横着的红线和三条竖着的红线是表示什么？
答：是板洞加筋或者砌体墙下的板带加筋，具体规格看结构说明
请问第二张图中上面两个LB1上一条横着的红线和两天竖着的红线是表示什么答：带90°弯钩的都是面层钢筋，具体规格看结构说明还有大一点的LB1下面那块板一条红线引出来，红线上c8@120 红线下面800是什么意思？答：是板的负筋，C8@120是钢筋规格，800是长度，具体是钢筋总长度还是支座边线开始计算还是得看结构说明。另外所有楼板都是有底部双向受力钢筋，看说明别漏了
2018-08-28 11:39:53
