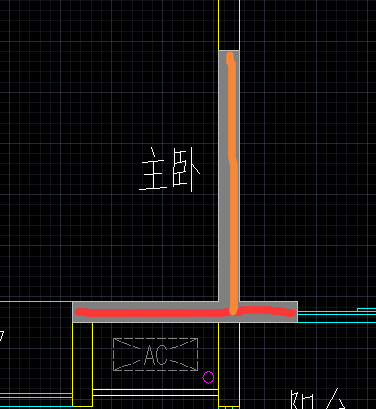

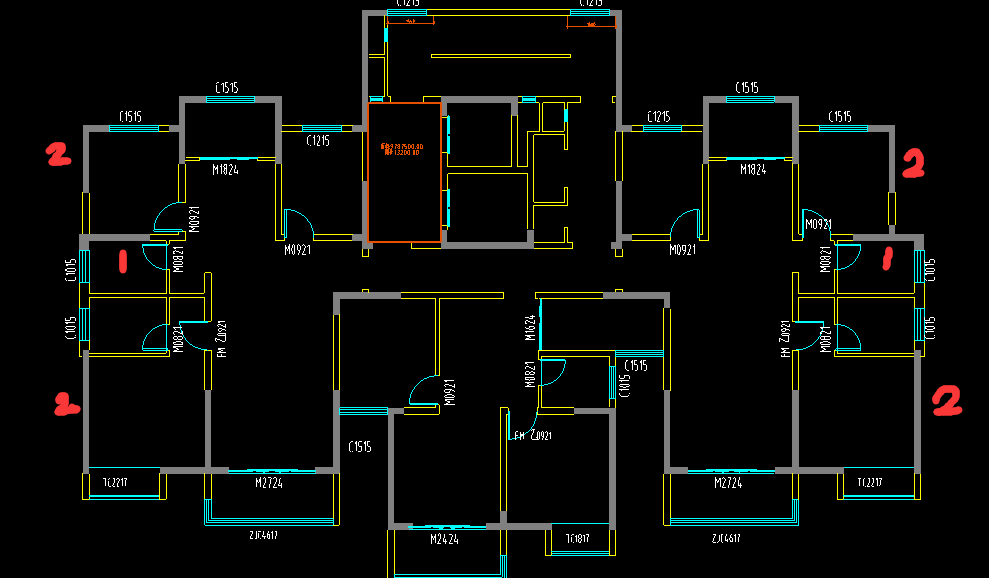

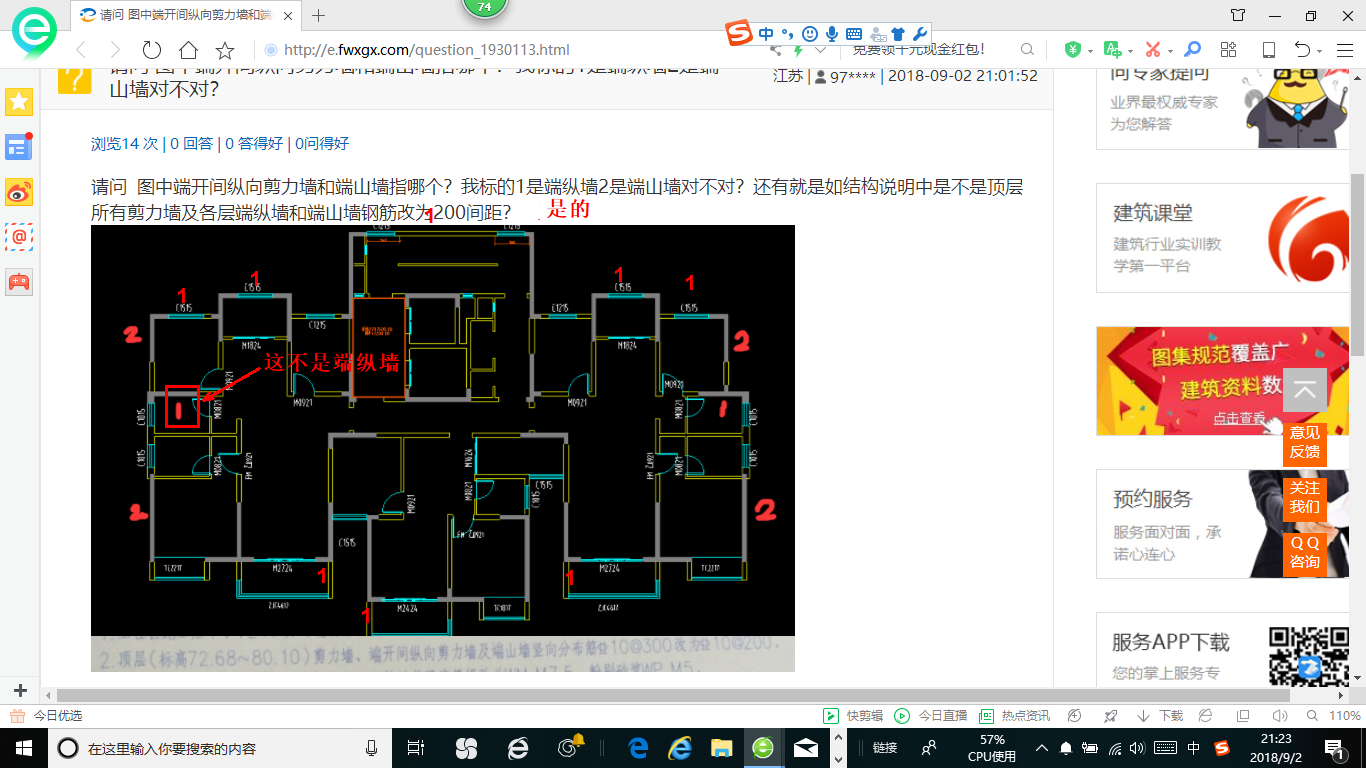

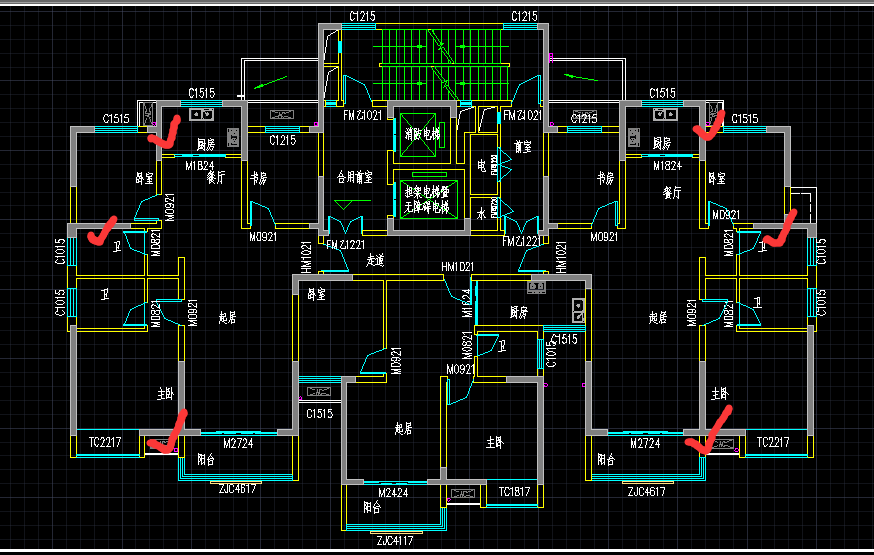

请问 图中端开间纵向剪力墙和端山墙指哪个？我标的1是端纵墙2是端山墙对不对？

在线提问你好 我是

你好 我是刚学使用关联达的，我现在在学习过程中遇到一个问题,困扰我很久了,现在向你请教, 1.剪力墙结构的应该先画墙,再画端柱,那么墙画到端柱边还是端柱里面的轴线交点还是端柱的另一边. 2.梁应该从墙或端柱的轴线交点开始画还是端柱边,因为我发现假如画墙时画到端柱里或端柱的另一边,则梁的钢筋从计算式里看是锚固到墙里计算的,

关于在GGJ2009中短肢剪力墙的绘制问题

请问根据下图中的剪力墙中的纵筋和箍筋应该如何去设置？ 是在参数化柱中去单独修改截面还是到剪力墙中绘制好了增加暗柱或端柱？ 希望有具体的设置步骤。

此时的剪力墙应当如何绘制呢？

当剪力墙里包含GJZ和GAZ（构造边缘转角柱和暗柱），这样的剪力墙应该如何绘制呢？是先将构造边缘转角柱画出来，然后将板墙布置到暗柱边缘（是将暗柱包含进去还是板墙只画到暗柱左侧边缘），还是构造边缘转角柱先画出来，然后画出暗柱，然后在构造边缘转角柱和暗柱之间将板墙画出来吗？这样的剪力墙到底怎么布置，怎么画出来啊？请求详解！问题补充：我在网上问了好几遍关于剪力墙的绘制问题，大家给予了解答，在这里很是感谢，但是有一点我还是不明白，就是大家很多人说剪力墙要覆盖住暗柱，包括端柱在内也要覆盖住，不对吧好像，我检查了一下教学视频，上面是先画出剪力墙，即我们所说的板墙，然后在剪力墙的两端画上端柱，这个剪力墙并没有覆盖端柱啊！只是和端柱相交而已，那么暗柱呢？不也是应该与板墙相交吗？（在这里我说的板墙我的意思是不包含端柱和暗柱的，板墙和端柱暗柱一起形成抗剪的剪力墙）所以说大家所说的剪力墙覆盖住端柱和暗柱到底是哪重意思呢？希望知心认识解答一下

画剪力墙和暗柱

1、剪力墙端部有L形暗柱，比如暗柱是400*600，400是和剪力墙在同一轴线上，600的暗柱一边和剪力墙是垂直的，那么600的暗柱边上是否也要画上剪力墙呢？ 2、剪力墙与暗柱画图时，墙是画到暗柱轴线还是画到暗柱外边线？

关于剪力墙与约束边缘柱的画法问题

1.剪力墙两端有GJZ和GYZ，在画图剪力墙时，是否应该把GJZ和GYZ所占的区域先布置上剪力墙，然后在布置柱子。或者剪力墙直接布置到GJZ的中心线。以上两种方法那一种更合理？ 2.我现在做的项目把GJZ 区域全部布置上剪力墙，但是整个GJZ区域也布置上了剪力墙纵筋，实际上施工时，剪力墙纵筋根数应扣除GJZ的区域。也就是GJZ区域只有柱子纵筋，而没有剪力墙纵筋？
