看不懂屋顶平面图

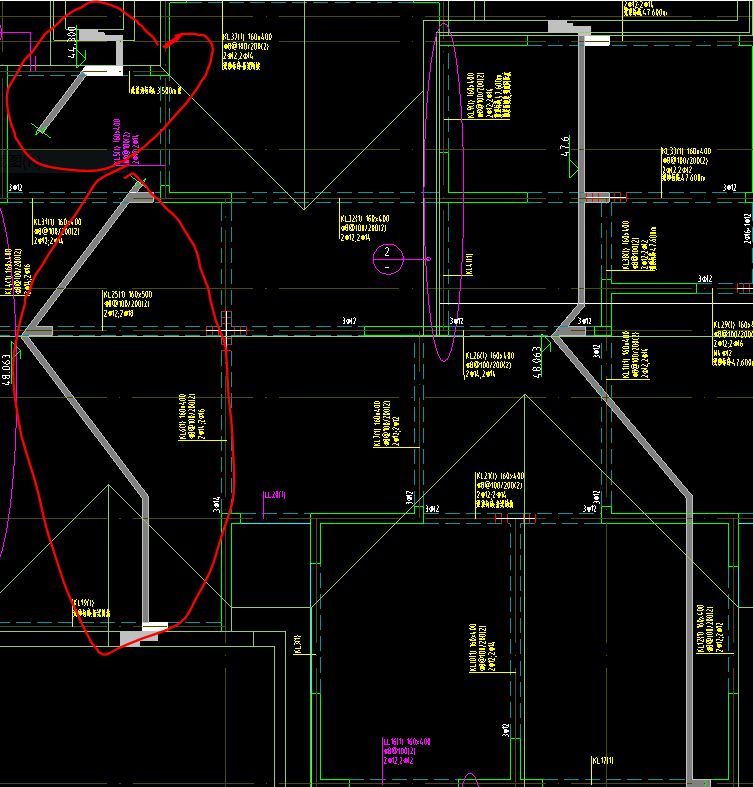

请问屋顶梁结构图里这些灰色的是什么第二张图两个标高是什么意思，是梁标高不同么，怎么布置板结构图里屋顶板怎么布置，看不懂
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳

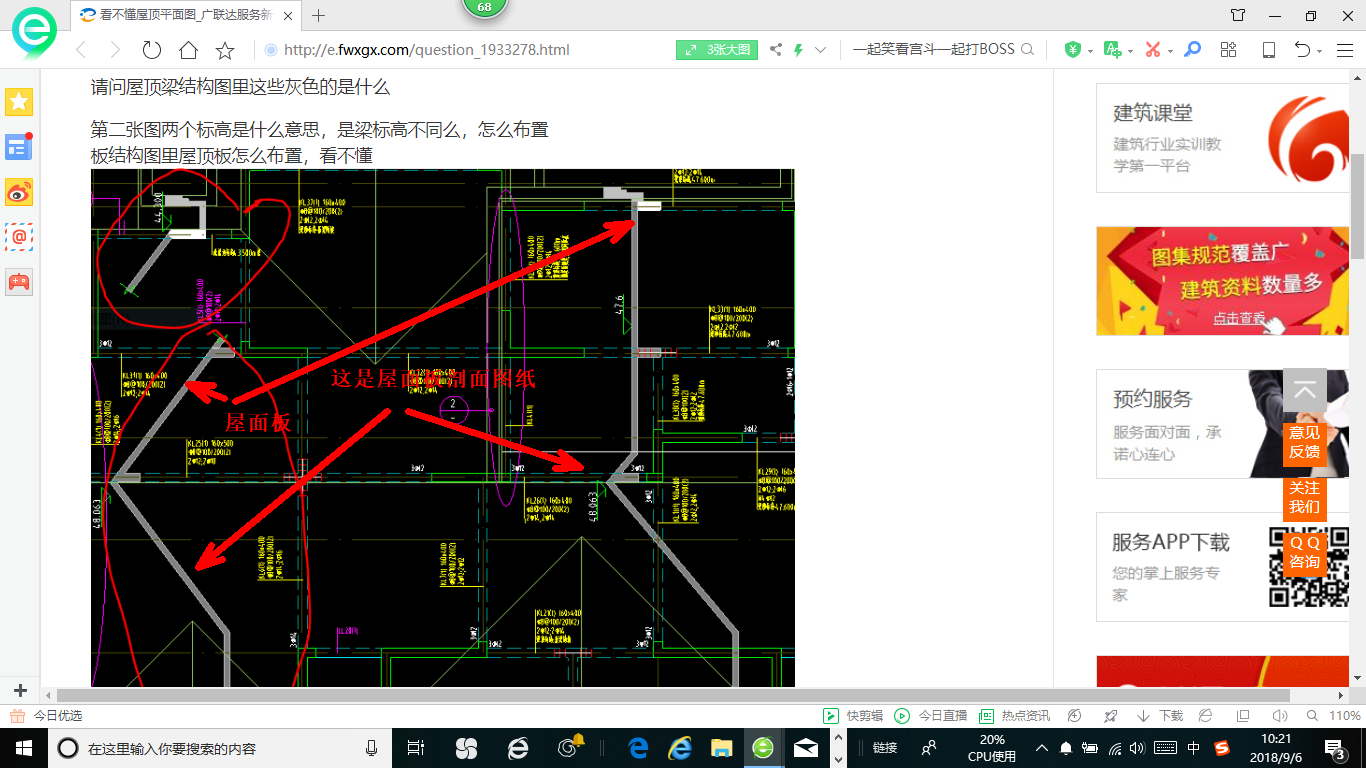

请问屋顶梁结构图里这些灰色的是什么
在此部位的剖面图

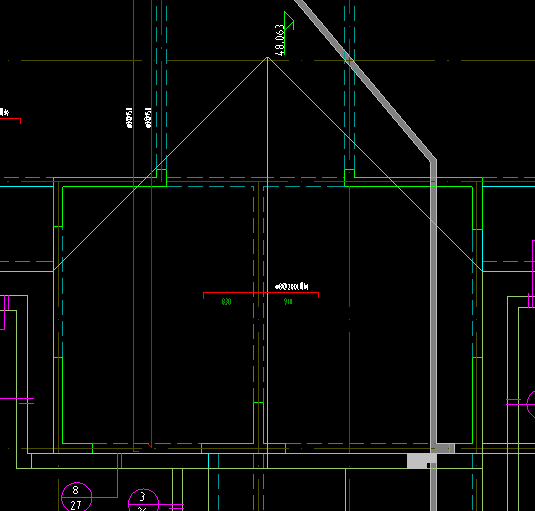

第二张图两个标高是什么意思，是梁标高不同么，怎么布置此梁为43.500m梁，意思是你到43.500这个标高的图纸上找这个梁的配筋，44.300是坡屋面的起坡标高板结构图里屋顶板怎么布置，看不懂平面图中都有变坡线，实在想象不出来，看不懂可以参考建筑图的平立剖综合看2018-09-06 10:23:45
-

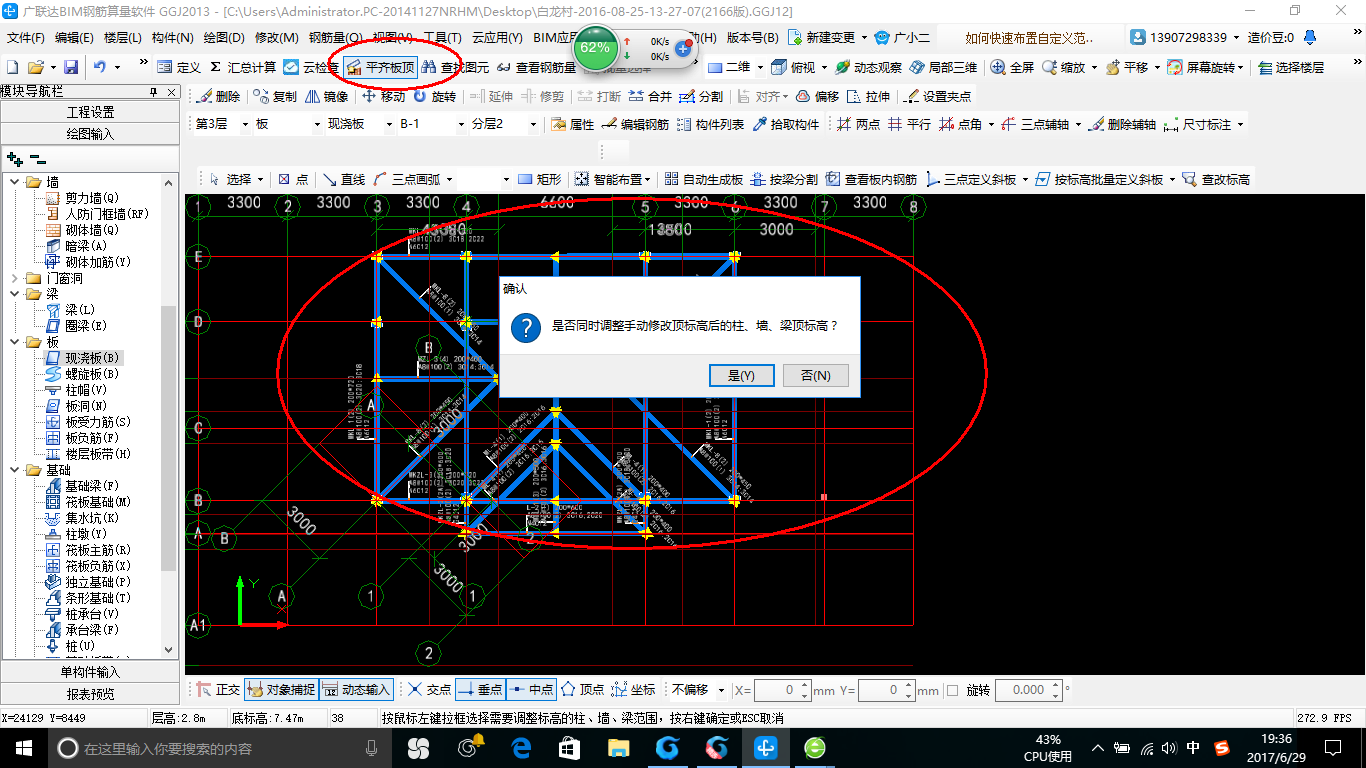

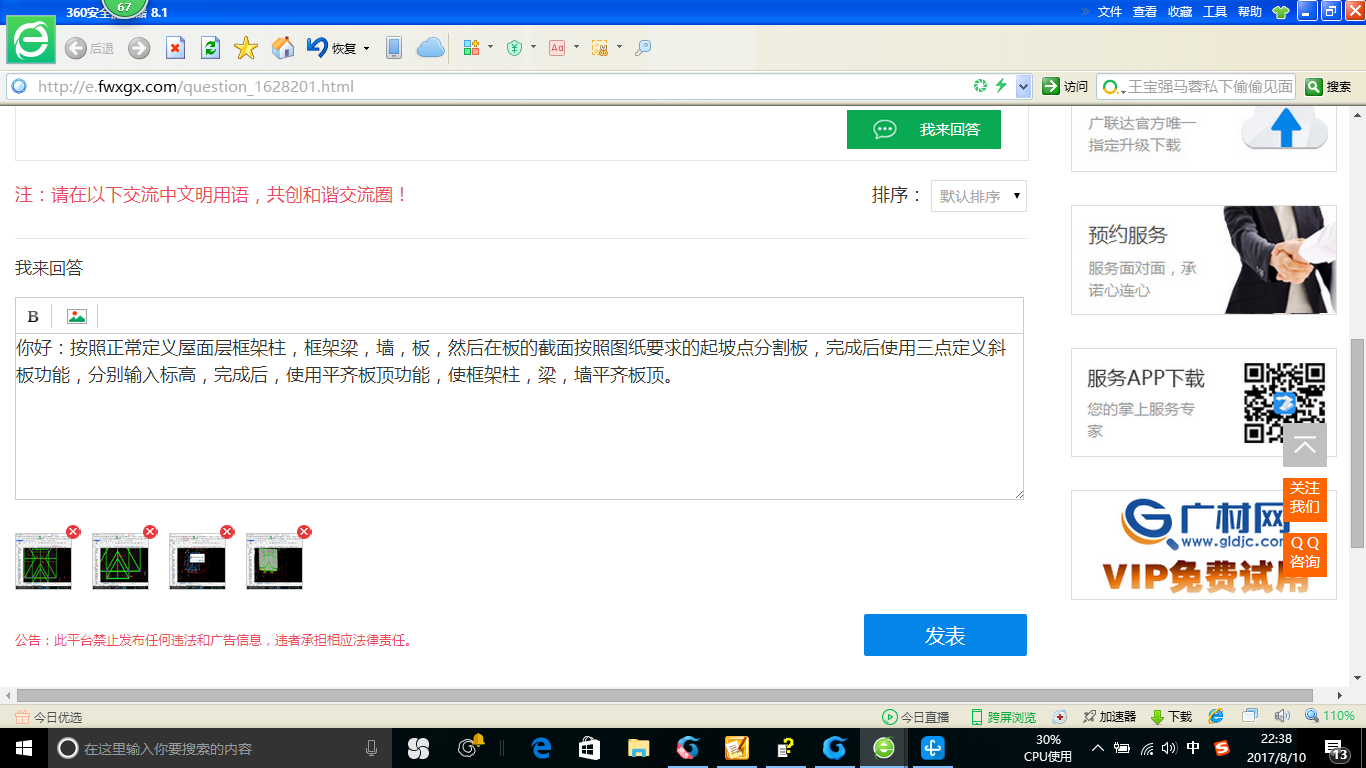

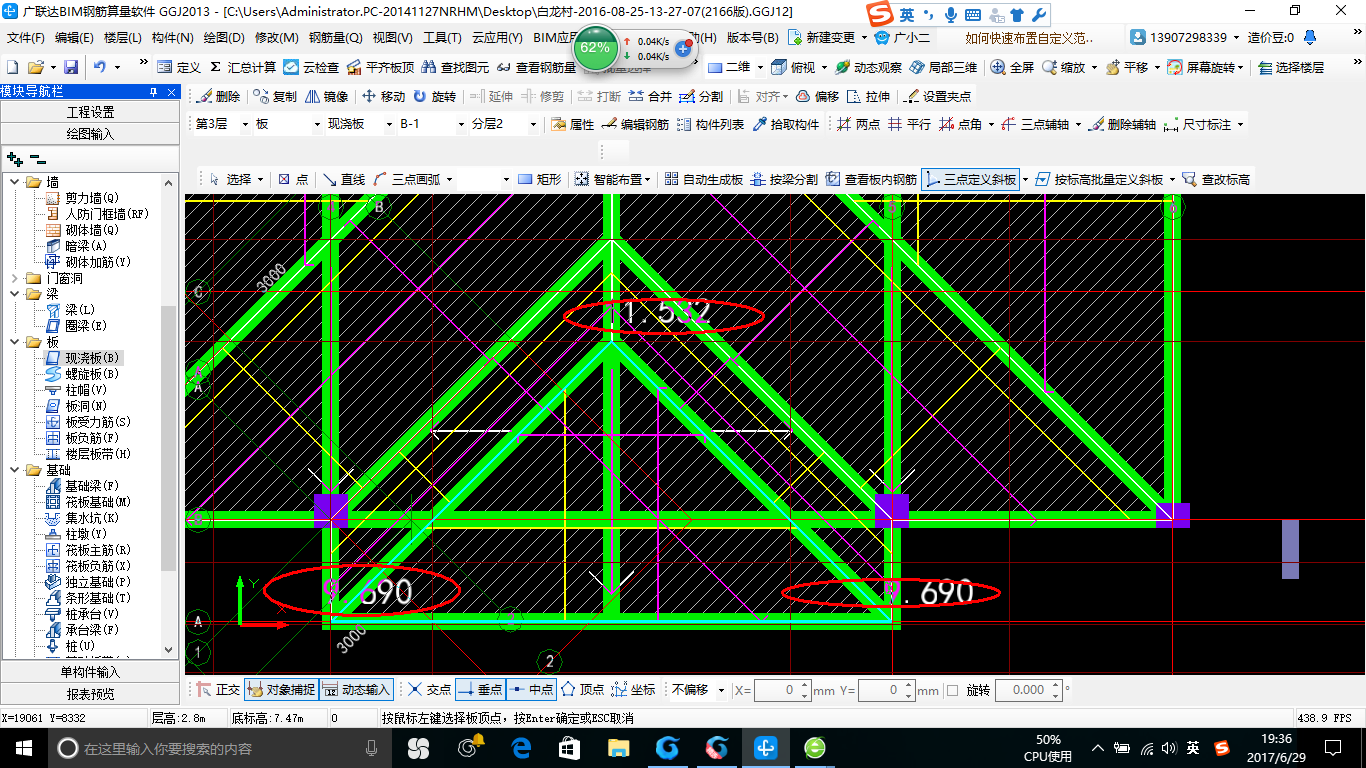

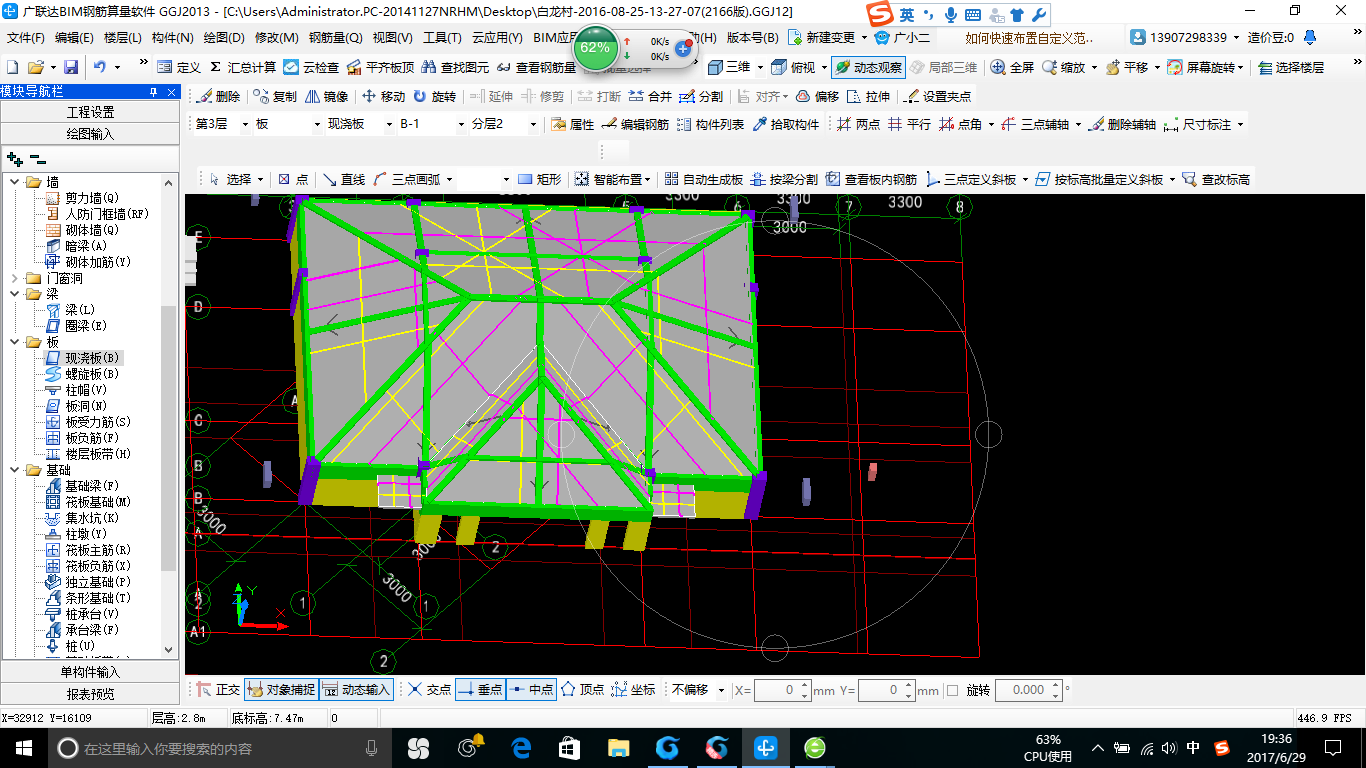

你好：见附图
2018-09-06 10:23:41
