GTJ梁原位标注无法识别（该标注处无法设置支座）

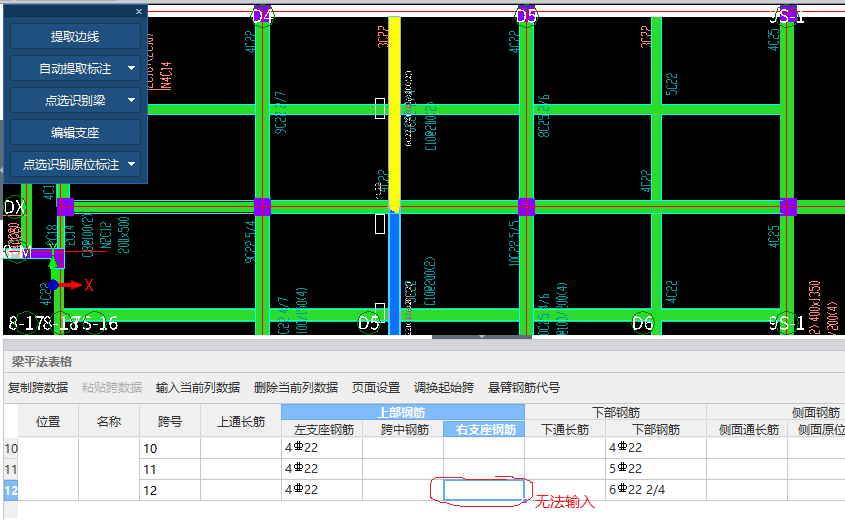

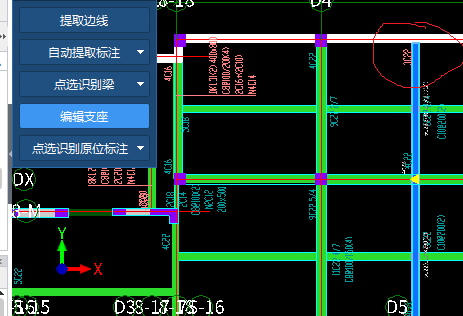

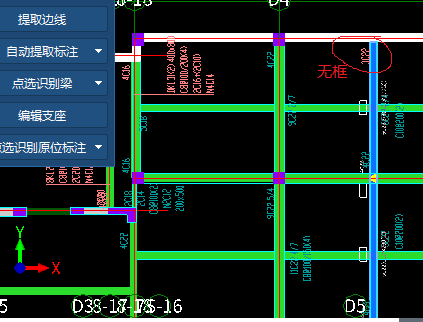

该处剪力墙为自定义线画出后将构件类型选为剪力墙（因为这堵墙水平竖直筋内外侧均不同），该剪力墙处为梁支座点，且设置不上支座点，识别原位标注无框选框，平法表格该处无法输入，求路过大神指点
全部回答
(3)
首答仅用{{minutesHtml}}
-
将梁延伸到墙的中心线，再重提一下梁跨试一下。
2018-09-18 12:23:14
-
把梁延伸到墙，重提梁跨，再识别原位标注试一下
2018-09-18 13:20:19
-
谢谢大家，刚试了下，是自定义线的问题，延伸过去也不行，要将自定义线画的剪力墙构件转化为剪力墙才能正常识别
2018-09-18 19:10:35
-
